Becker Gleichstromantriebe L-M07 mit Handkurbel-Anschluss

Name: Becker Gleichstromantriebe L-M07 mit Handkurbel-Anschluss
Brand: Becker
Price: 699.90 EUR
Availability: InStock

Art.Nr.:
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: mechanisch einstellbar

Drehmoment | Motorbezeichnung:

Motorlager:

Adapterset:

Adapterset / Becker / Rundwelle:

Zubehör:

ab 699,90 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

VERSANDKOSTENFREI / Deutschland

Beschreibung

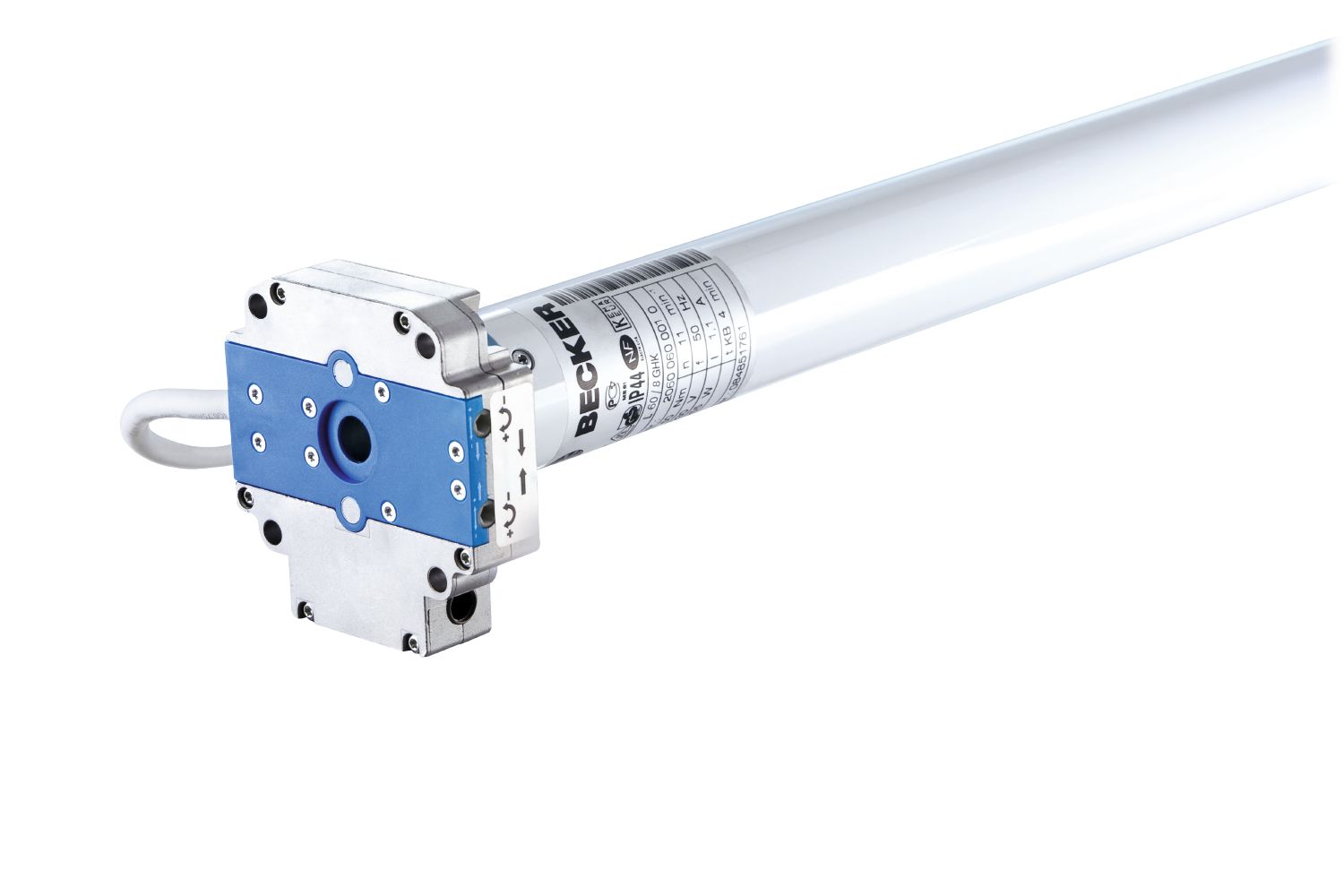

Die Becker L-M07 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 60 bis 120 Nm in den Abstufungen 60 Nm (L60-8-M07) und 120 Nm (L120-3-M07) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.

Produktmerkmale

Mechanische Endabschaltung	Motor gegen Überhitzung geschützt	Für Rechts- und Linkseinbau geeignet

Motorkopf überwickelbar		Klassische Endlageneinstellung über Einstellhilfe

Produktbesonderheiten

Nachfolgemodelle der L60/8GHK, L120/3GHK
Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Ermöglicht Kombination mit 12 V Akkus für Notbetrieb bei Stromausfall
Integrierte Relais-Steuerung für AUF und AB ermöglicht Betrieb mit Standard-Schaltern/ Tastern oder Steuerungen mit potenzialfreiem Ausgang
z.B. für Schwimmbadabdeckungen und im Kfz-Aufbauten einsetzbar
Endlagen mechanisch einstellbar obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar

Technische Daten

Datenblatt

Motortyp	Drehmoment	Nennspannung / Stromaufnahme	Leistungsaufnahme
L60-8-M07	60 Nm	24 V DC \| 6,30 A	150 Watt
L120-3-M07	120 Nm	24 V DC \| 5,00 A	120 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (l1, l2, l3)
L60-8-M06 Schutzart: IP44	8 U/min	20600600010	l1 = 748,5 mm l2 = 778,5 mm l3 = 805,5 mm
L120-3-M07 Schutzart: IP44	3 U/min	21200600020	l1 = 771,5 mm l2 = 801,5 mm l3 = 828,5 mm

Rohrdurchmesser:	\| C = 58 mm
Anschlussleitung:	\| steckbar
Abmessungen:	\| l4 = 27 mm / l5 = 30 mm

*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Motorlager

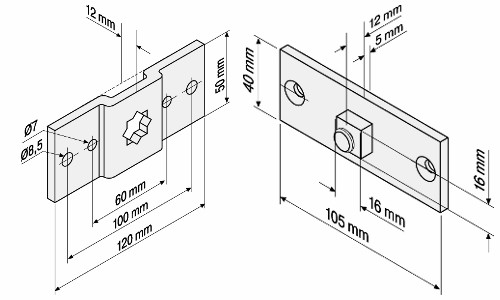

*► Typ 1*
Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant

Art. Nr.: 49313000960/ Art. Nr.: 49302001720

*► Typ 2*

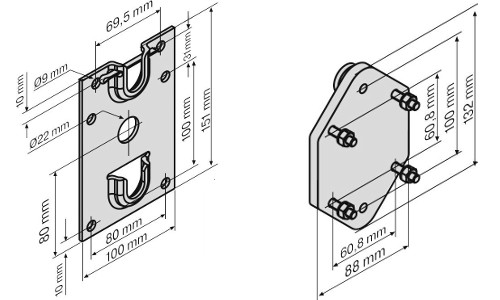

Plattenlager-HK mit Adapterplatte und Befestigungsschrauben

Art. Nr.: 49312000840

Adapterset Acht/Sechskant

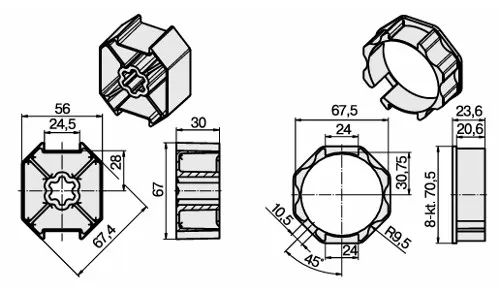

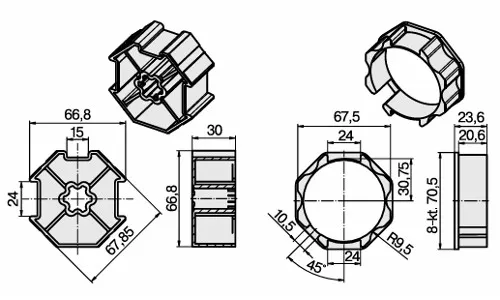

► Typ 1 SM 70 Alulux		► Typ 2 70 Heroal
Achtkantwelle		Achtkantwelle

Art. Nr.: 49313000800 / Art. Nr.: 49310307074		Art. Nr.: 49310006034 / Art. Nr.: 49310307074

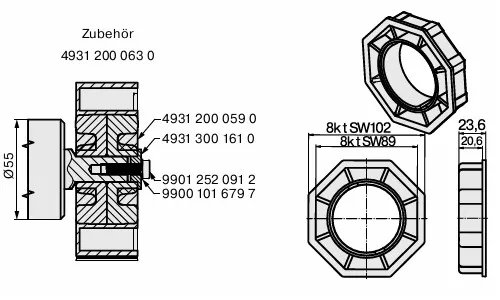

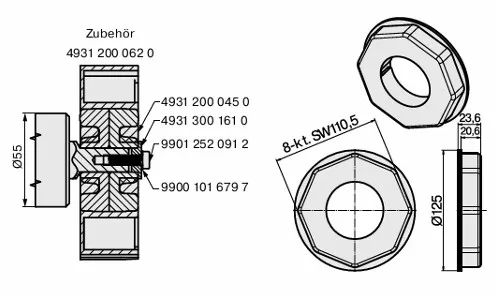

► Typ 3 SW 102		► Typ 4 SW 125 Heroal
Achtkantwelle		Achtkantwelle

Art. Nr.: 49312000630 / Art. Nr.: 49313001370		Art. Nr.: 49312000620 / Art. Nr.: 49313000980

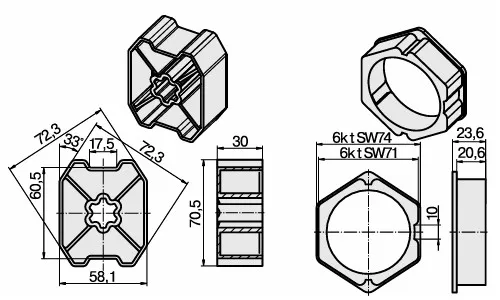

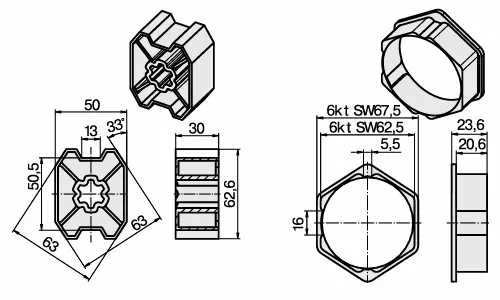

► Typ 5 B 75 Butzbach		► Typ 6 B 85 Butzbach
Sechskantwelle		Sechskantwelle

Art. Nr.: 49313000810 / Art. Nr.: 49310107074		Art. Nr.: 49313000820 / Art. Nr.: 49310207074

Adapterset Rundwelle

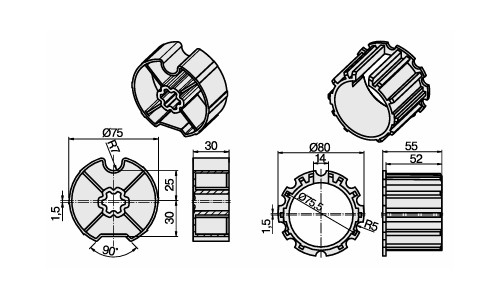

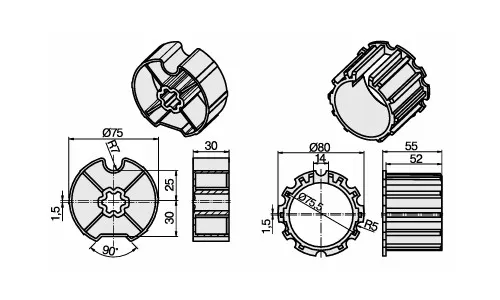

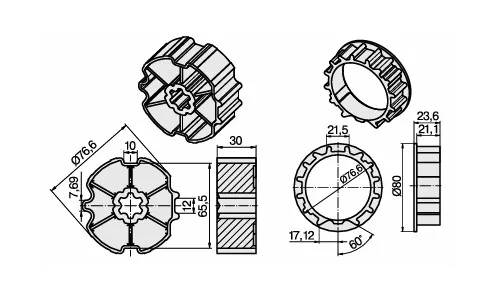

► Typ 1 ZF80 x 1,2 mm (Zurflüh-Feller)		► Typ 2 DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490		Art. Nr.: 49313003650 / Art. Nr.: 49313003570

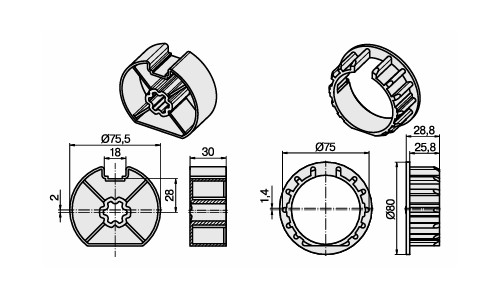

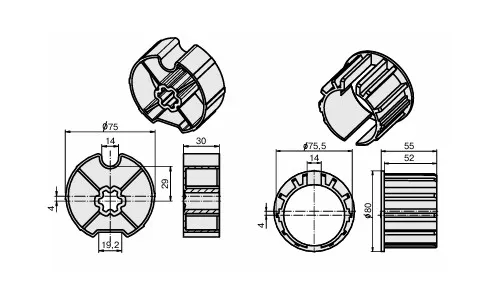

► Typ 3 DW78N 4 mm Mittenversatz		► Typ 4 DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070		Art. Nr.: 49313000790 / Art. Nr.: 49312107071

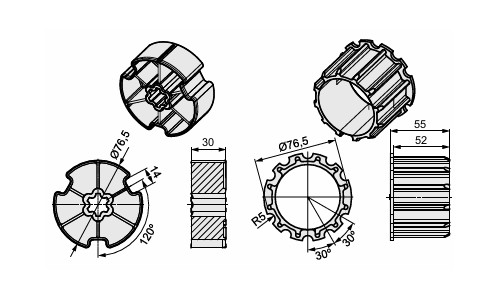

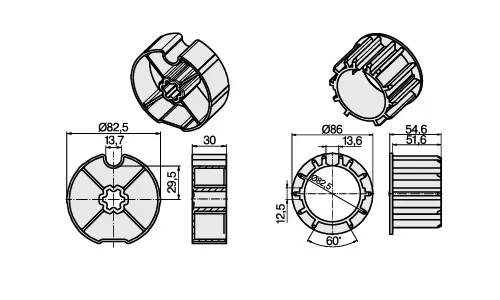

► Typ 5 Optinut 81,8		► Typ 6 DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700		Art. Nr.: 49313000780 / Art. Nr.: 49313002270

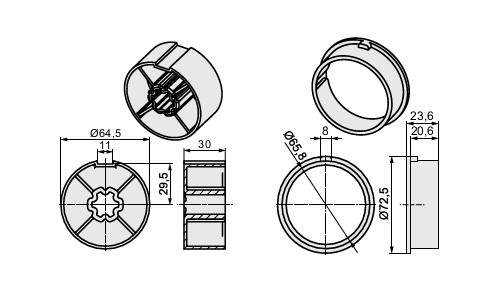

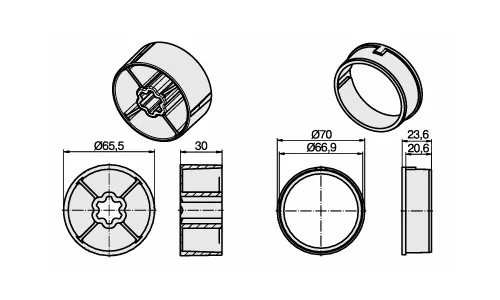

► Typ 7 70 x 1,5 mm		► Typ 8 70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074		Art. Nr.: 49313000850 / Art. Nr.: 49310607074

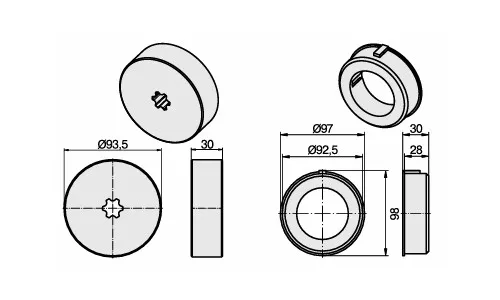

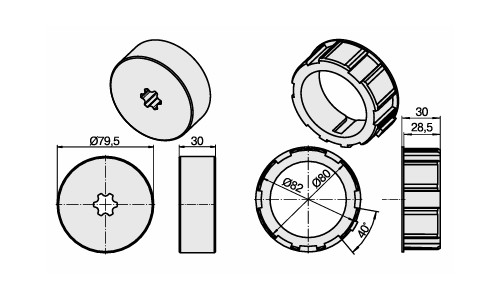

► Typ 9 83 x 1,5 / 85 x 2,5 mm		► Typ 10 98 x 2 mm

Art. Nr.: 49313001190 / Art. Nr.: 49313001250		Art. Nr.: 49313001150 / Art. Nr.: 49313001260

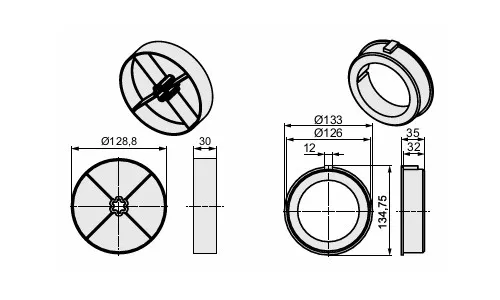

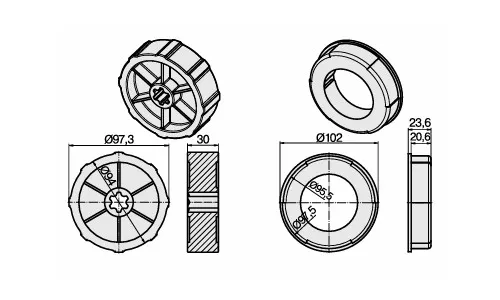

► Typ 11 102 x 2 mm		► Typ 12 133 x 2 mm

Art. Nr.: 49313001040 / Art. Nr.: 49313000490		Art. Nr.: 49313001200 / Art. Nr.: 49313001270

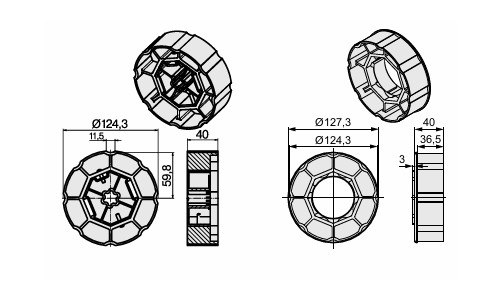

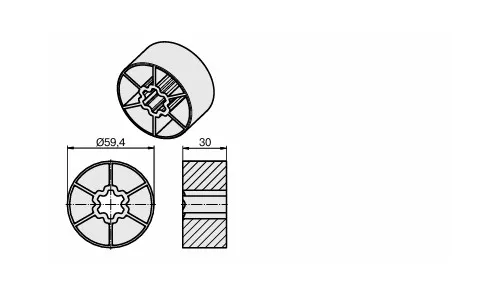

► Typ 13 A 128		► Typ 14 63 x 1,5 mm

Art. Nr.: 49313003020 / Art. Nr.: 49312001040 / Art. Nr.: 49310307074		Art. Nr.: 49313000830

Zubehör

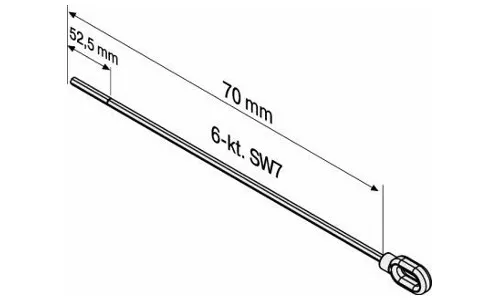

► Öse mit Sechskantstab SW 7 \| 70-HK		► Öse mit Sechskantstab SW 7 \| 250-HK

Art. Nr.: 49302001310		Art. Nr.: 49302001240

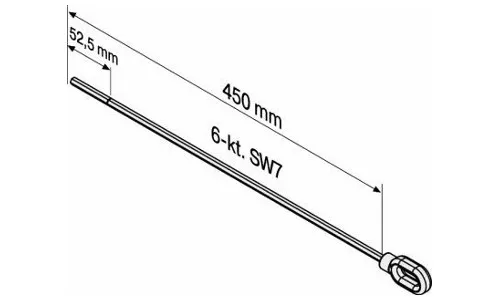

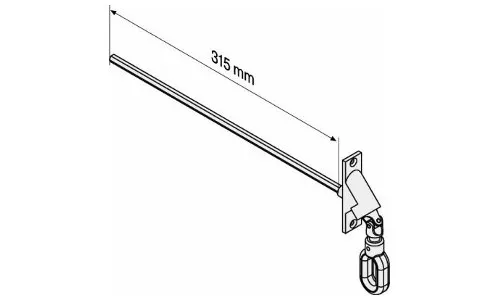

► Öse mit Sechskantstab SW 7 \| 450-HK		► Gelenklager 90° mit Sechskantstab SW 7

Art. Nr.: 49302001250		Art. Nr.: 49312000720

Lieferumfang

bei Standardauswahl
1 x Becker L-M07 (Drehmoment nach Wahl)
1 x Anschlusskabel 4 Meter
Motorlager und Adapterset (optional nach Wahl)

Dokumente

Umstellung L-Antriebe auf innenliegendes Getriebe (781.3 KB) :: Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.

Montage- und Bedienungsanleitung (2.39 MB)

Informationen zum Hersteller / Produktsicherheit

Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
