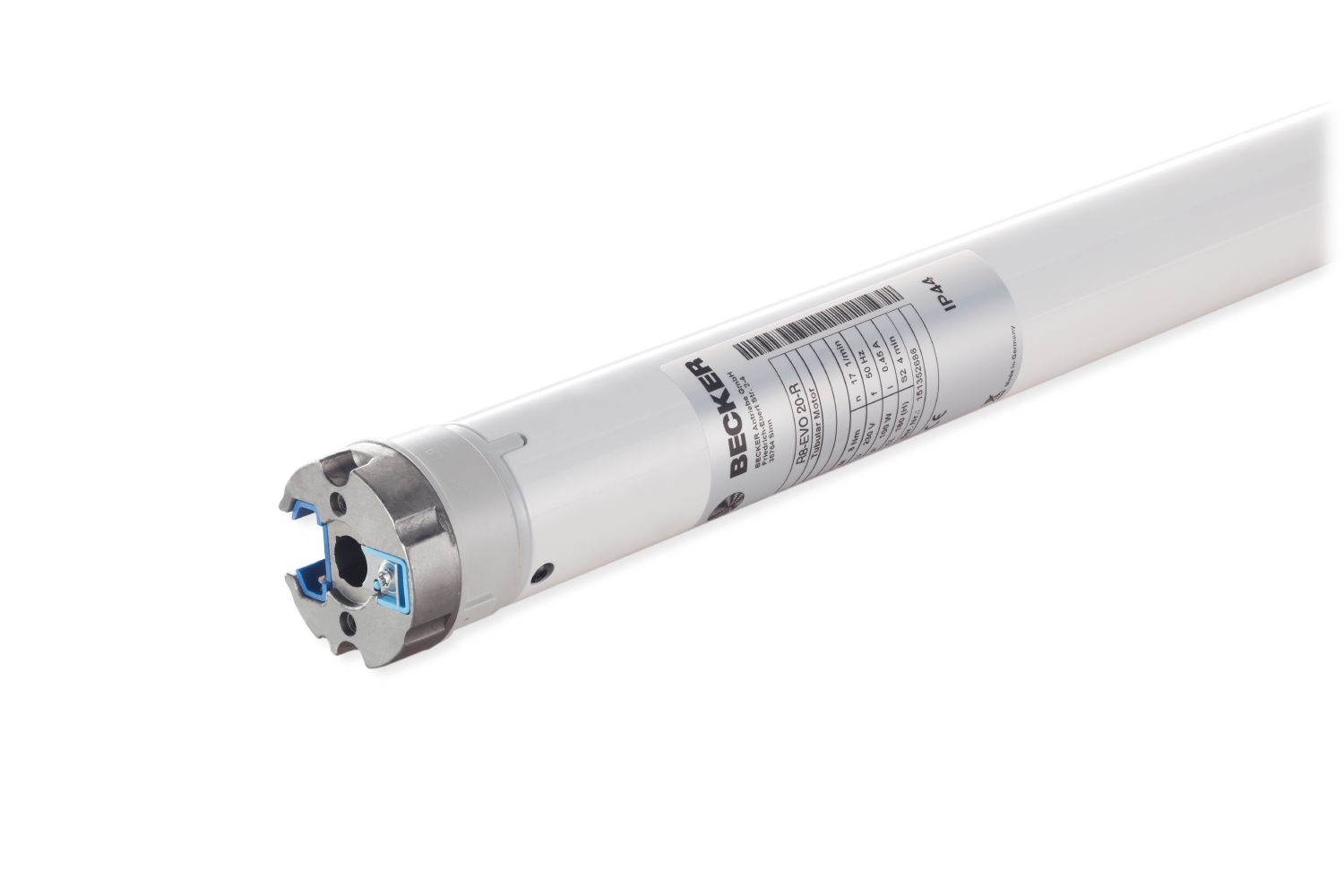

Becker Rollladenantriebe Evolution-Serie
Die Becker Antriebe der Evolution-Serie haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 20 Nm in den Abstufungen 8 Nm (R8-17-EVO 20 R), 12 Nm (R12-17-EVO 20 R) und 20 Nm (R20-17-EVO 20 R) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Produktbesonderheiten
 Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Durch leicht drehbaren Motorkopf) |
|
| Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen |
|
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen
|
|
| Endlageneinstellung über herkömmliches Bedienelement, z. B. Knebelschalter |
|
| Blockiererkennung in AUF-Richtung |
|
| Festfrierschutz oben mit automatischen Behanglängenausgleich (zusätzlich aktivierbar) |
|
| Besonders leiser Lauf durch Evolution-Technik (Brushless DC Technologie) |
|
| Verschiedene Fahrprofile einstellbar |
|
| Sensible Hinderniserkennung in AB-Richtung |
|
| Automatisches Erkennen von Hochschiebesicherungen |
|
| Fliegengitterschutzfunktion |
|
| Parallel schaltbar ohne Trennrelais |
|
| Motorkopf überwickelbar |
|
| Sanftanschlag oben |
|
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |

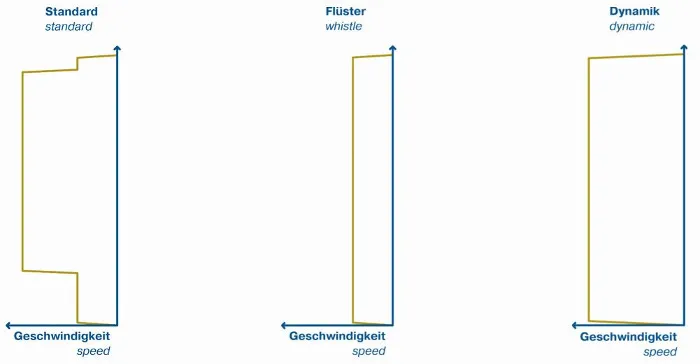

Fahrprofile
| Fahrprofil Standard | Fahrprofil Flüster | Fahrprofil Dynamik |
| In diesem Fahrprofil startet der Antrieb langsam und wird dann immer schneller, bis er die maximale Geschwindigkeit erreicht hat. Dann reduziert er die Geschwindigkeit und erreicht seinen Endpunkt. | Der Antrieb fährt konstant langsam bis er seinen Endpunkt erreicht hat. Dadurch wird die Laufruhe noch erhöht und eignet sich damit z.B. als Einstellung für das Kinderzimmer. | Mit mehr Umdrehungen pro Minute nimmt der Antrieb mit diesem Fahrprofil an Geschwindigkeit zu. Der Rollladen wird schnell nach oben gefahren bis der Endpunkt erreicht ist. |
Datenblatt
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| R8-17-EVO 20 R | 8 Nm | 0,26 A | 40 Watt |
| R12-17-EVO 20 R | 12 Nm | 0,32 A | 50 Watt |
| R20-17-EVO 20 R | 20 Nm | 0,55 A | 90 Watt |
|
|
|||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| R8-17-EVO 20 R | 17 U/min |
10101200010
|
l1 = 493,5 mm l2 = 533,5 mm l3 = 549,5 mm |
| R12-17-EVO 20 R | 17 U/min | 10101200020 | l1 = 493,5 mm l2 = 533,5 mm l3 = 549,5 mm |
| R20-17-EVO 20 R | 17 U/min | 10201200010 | l1 = 493,5 mm l2 = 533,5 mm l3 = 549,5 mm |
|
|
|||
| Rohrdurchmesser: | | C = 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | 0,5 m (steckbar) | ||
| Abmessungen: | | l4 = 16 mm / l5 = 40 mm | ||
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |
 |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | ► Typ 4 |
| Anschlussteil Stern | Universalwandlager-P/R 3/20 (Abrolllager) |
 |
 |
| Art. Nr.: 49302002600 | Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 49303001210 / Art. Nr.: 49303001220 | Art. Nr.: 49303004660 / Art. Nr.: 49303004650 |
|
► Typ 3 SW 70 |
► Typ 4 Butzbach B60 |
||
 |
 |
||
| Art. Nr.: 49303000450 / Art. Nr.: 49300006070 | Art. Nr.: 49303000460/ Art. Nr.: 49300307071 |
| bei Standardauswahl |
|---|
| 1 x Becker EVO 20 R (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| Motorlager und Adapterset (optional nach Wahl) |
