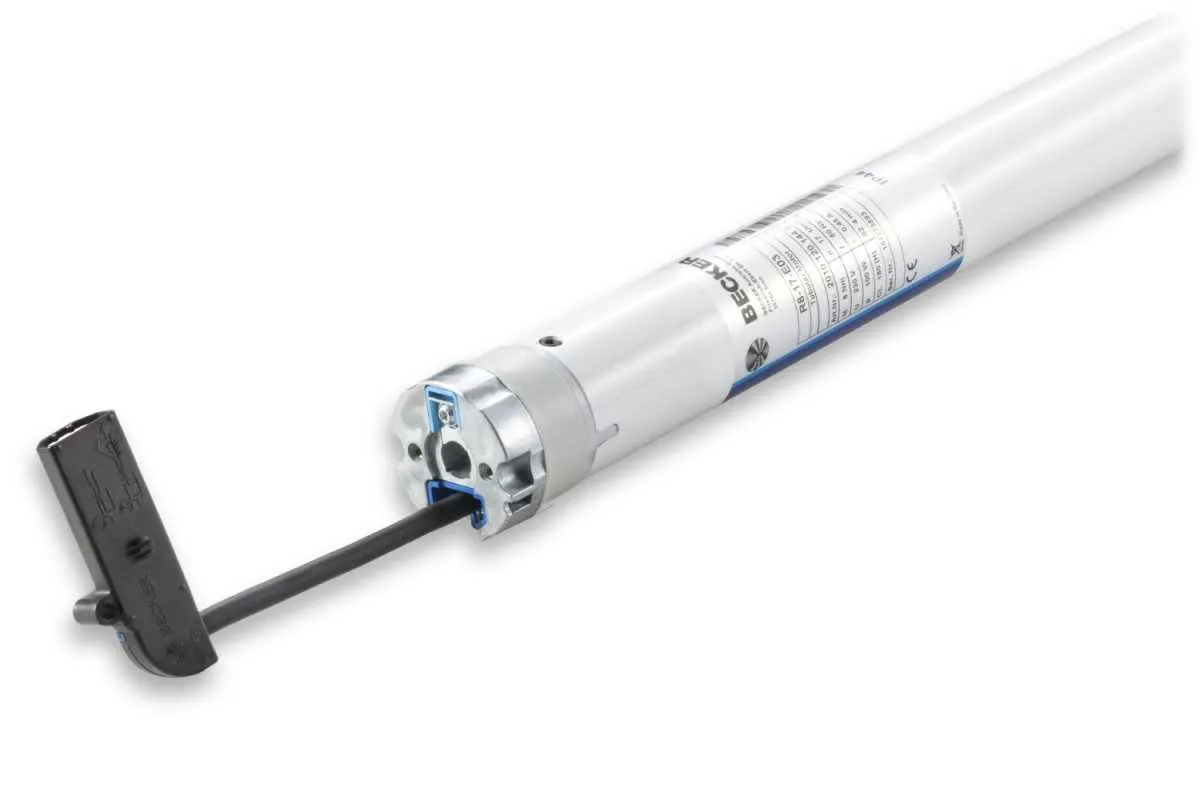

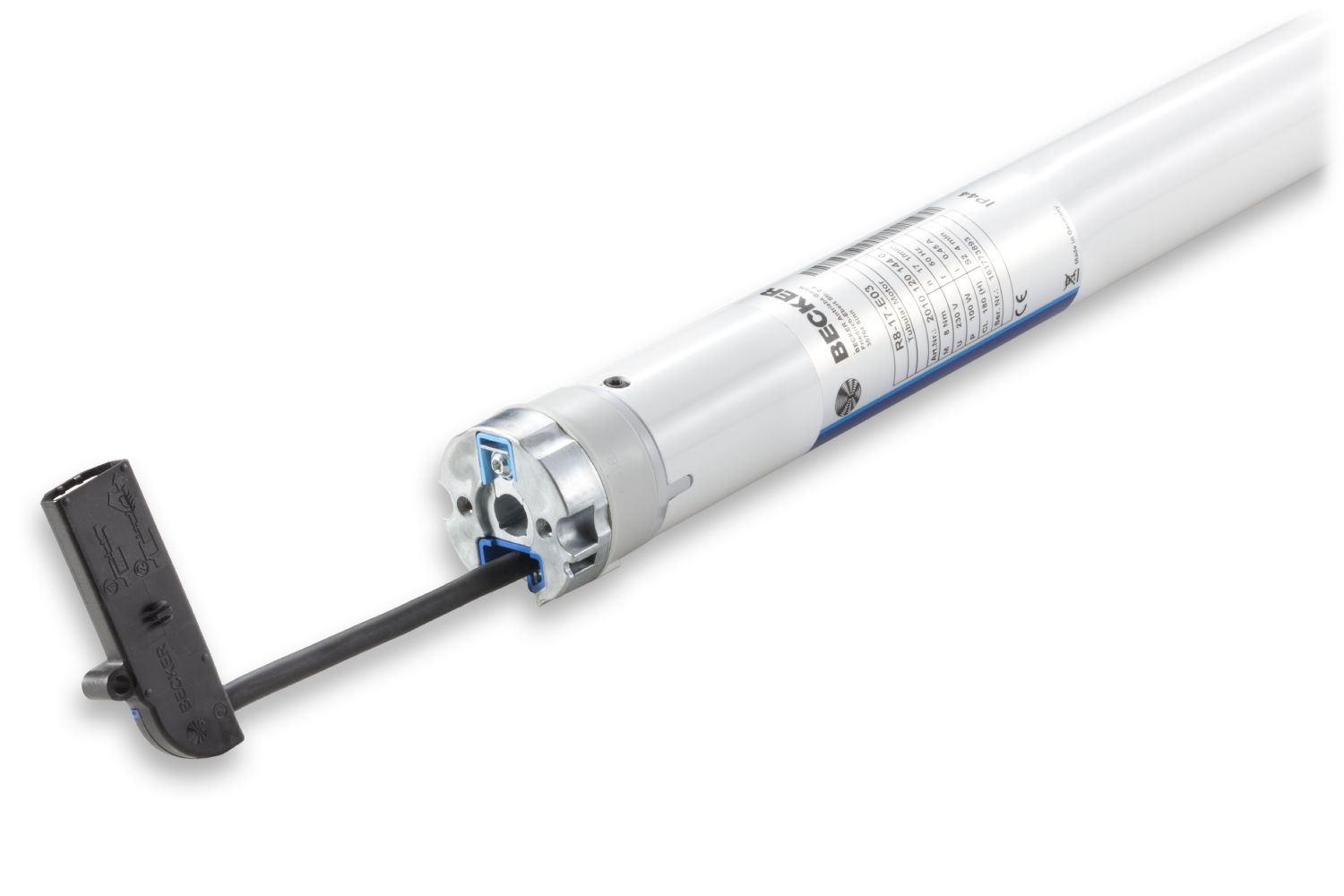

Becker Rollladenantriebe R-E03 mit Winkelstecker
Die Becker R-E03 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 30 Nm in den Abstufungen 8 Nm (R8-17-E03), 12 Nm (R12-17-E03), 20 Nm (R20-17-E03), und 30 Nm (R30-17-E03) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Produktmerkmale
Elektronische Endabschaltung
|
 Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar |
Automatische Erkennung
der Endlagen auch mit flexiblen Wellenanbindungen |
|
|
||
Motorkopf überwickelbar
|
Sanfstanschlag oben
|
 Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen |
|
|
||
 Endlageneinstellung über herkömmliches Bedienelement z.B. Knebelschalter |
 Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen |
 Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen |
|
|
||
 Blockiererkennung in AUF-Richtung (Festfrierschutz) |
 Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements |
|
Produktbesonderheiten
 Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Durch leicht drehbaren Motorkopf) |
|
| Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen |
|
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen
|
|
| Blockiererkennung in AUF-Richtung (Festfrierschutz) |
|
| Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar |
|
| Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen |
|
| Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen |
|
| Endlagen Status Indikator (ESI) signalisiert fehlende Endlagen |
|
| Endlageneinstellung über herkömmliches Bedienelement, z.B. Knebelschalter |
|
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Datenblatt
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| R8-17-E03 | 8 Nm | 0,45 A | 100 Watt |
| R12-17-E03 | 12 Nm | 0,50 A | 110 Watt |
| R20-17-E03 | 20 Nm | 0,75 A | 160 Watt |
| R30-17-E03 | 30 Nm | 0,90 A | 205 Watt |
|
|
|||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| R8-17-E03 | 17 U/min |
20101201440
|
l1 = 476,5 mm l2 = 516,5 mm l3 = 532,5 mm |
| R12-17-E03 | 17 U/min | 20101201450 | l1 = 476,5 mm l2 = 516,5 mm l3 = 532,5 mm |
| R20-17-E03 | 17 U/min | 20201201210 | l1 = 505,5 mm l2 = 545,5 mm l3 = 561,5 mm |
| R30-17-E03 | 17 U/min | 20301201210 | l1 = 530,5 mm l2 = 570,5 mm l3 = 586,5 mm |
|
|
|||
| Rohrdurchmesser: | | C = 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | 3 Meter / 5 Meter | ||
| Abmessungen: | | l4 = 16 mm / l5 = 40 mm | ||
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |
 |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | ► Typ 4 |
| Anschlussteil Stern | Universalwandlager-P/R 3/20 (Abrolllager) |
 |
 |
| Art. Nr.: 49302002600 | Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
|

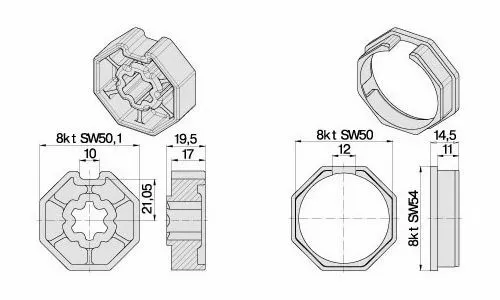

► Typ 1 SW 50 |

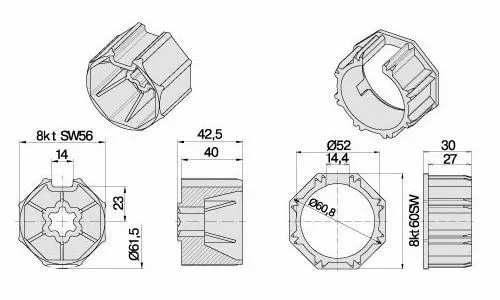

► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 49303001210 / Art. Nr.: 49303001220 | Art. Nr.: 49303004660 / Art. Nr.: 49303004650 |
|

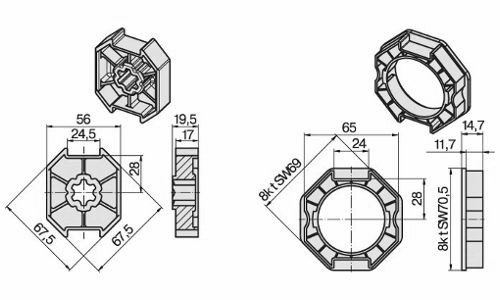

► Typ 3 SW 70 |

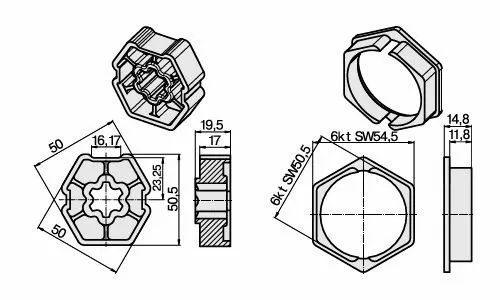

► Typ 4 Butzbach B60 |
||
 |
 |
||
| Art. Nr.: 49303000450 / Art. Nr.: 49300006070 | Art. Nr.: 49303000460/ Art. Nr.: 49300307071 |
| bei Standardauswahl |
|---|
| 1 x Becker R-E03 (Drehmoment nach Wahl) |
| 1 x Kabel 9 cm mit Winkelstecker ohne Anschlusskabel |
| Motorlager und Adapterset (optional nach Wahl) |
- Montage- und Bedienungsanleitung (3.8 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
