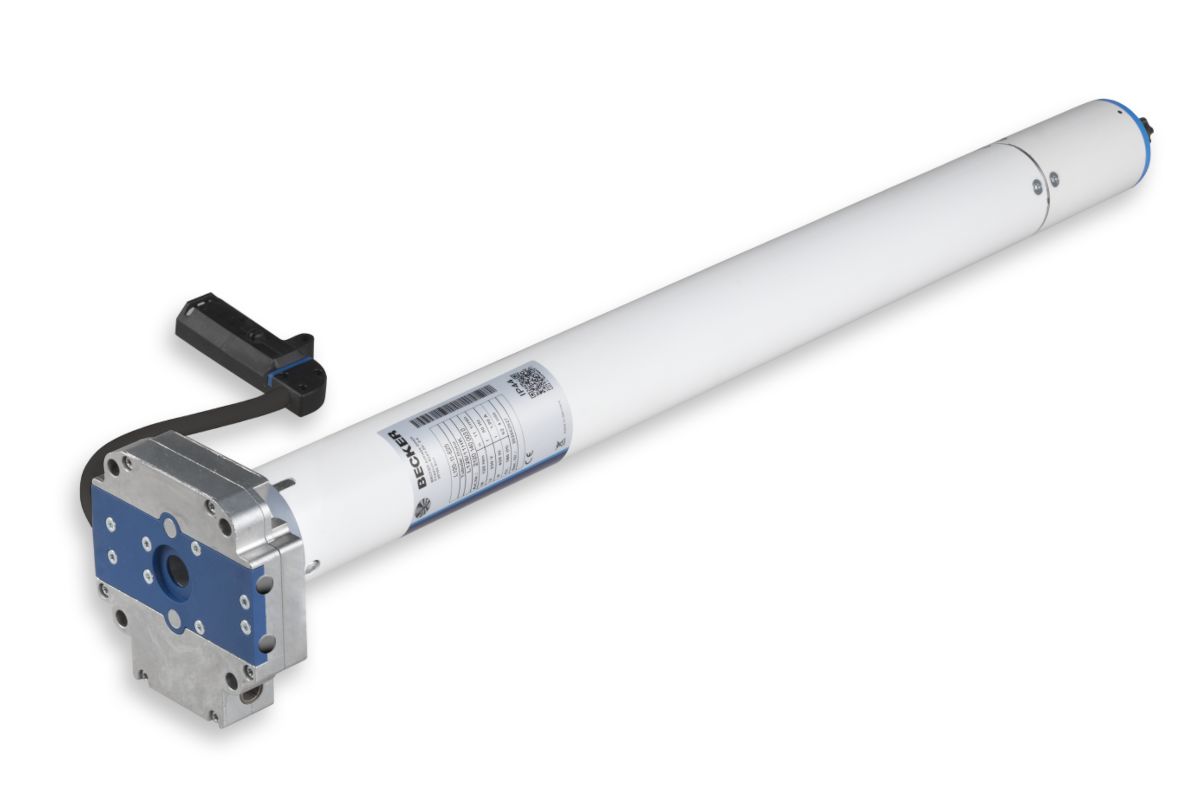

Becker Rollladenantriebe L-E25 mit Handkurbel-Anschluss
Die Becker R-E25 Antriebe haben eine elektronische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 60 bis 120 Nm in den Abstufungen 60 Nm (L60-11-E25), 80 Nm (L80-11-E25), und 120 Nm (L120-11-E25) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung erfolgt automatisch nach dreimaligen anfahren der Endpunkte.
Produktmerkmale
 Elektronische Endabschaltung |
 Motor gegen Überhitzung geschützt |
 Für Rechts- und Linkseinbau geeignet |
 Installationsmanagement |
 Festfrierschutz oben |
 Festfrierschutz unten |
Produktbesonderheiten
► Parallel schaltbar► Handkurbelanschluss
► Hinderniserkennung in beide Richtungen
► Endlagenprogrammierung durch intelligentes Installationsmanagement (3 x Anfahrt)
► Fliegengitter- und Festfrierschutzfunktion

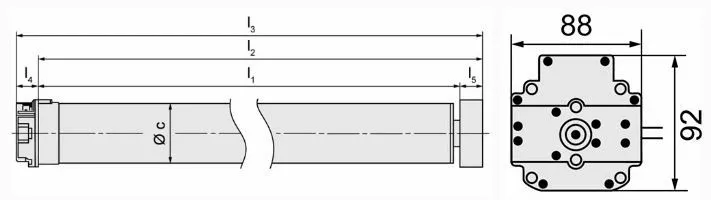

| Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | L1 | L2 | L3 | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|---|
| L60-11-E25 | 20601400060 | 60 Nm | 11 U/min | 747 mm | 777 mm | 804 mm | 1,20 A | 265 Watt |
| L80-11-E25 | 20801400060 | 80 Nm | 11 U/min | 747 mm | 777 mm | 804 mm | 1,40 A | 310 Watt |
| L120-11-E25 | 21201400060 | 120 Nm | 11 U/min | 747 mm | 777 mm | 804 mm | 1,90 A | 435 Watt |
*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| Endschalterbereich: | 64 Umdrehungen |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 58 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | 0,2 M Winkelstecker |
*Dargestellte Mitnehmerbreite von S60L (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| ► Typ 1 | ► Typ 2 |
| Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant | Plattenlager-HK mit Adapterplatte und Befestigungsschrauben |
.jpg) |
.jpg) |
| Art. Nr.: 49313000960/ Art. Nr.: 49302001720 | Art. Nr.: 49312000840 |
| ► Typ 3 | ► Typ 4 |
| Adapterplatte-HK für Blendkappen mit Befestigungsschrauben | Adapterplatte-HK mit Stiften |
 |
 |
| Art. Nr.: 49302001490 | Art. Nr.: 49312000820 |
|
► Typ 1 SM 70 Alulux |
► Typ 2 70 Heroal |
||
| Achtkantwelle | Achtkantwelle | ||
 |
 |
||
| Art. Nr.: 49313000800 / Art. Nr.: 49310307074 | Art. Nr.: 49310006034 / Art. Nr.: 49310307074 |
|
► Typ 3 SW 102 |
► Typ 4 SW 125 Heroal |
||
| Achtkantwelle | Achtkantwelle | ||
 |
 |
||
| Art. Nr.: 49312000630 / Art. Nr.: 49313001370 | Art. Nr.: 49312000620 / Art. Nr.: 49313000980 |
|
► Typ 5 B 75 Butzbach |
► Typ 6 B 85 Butzbach |
||
| Sechskantwelle | Sechskantwelle | ||
 |
 |
||
| Art. Nr.: 49313000810 / Art. Nr.: 49310107074 | Art. Nr.: 49313000820 / Art. Nr.: 49310207074 |
|
► Öse mit Sechskantstab SW 7 | 70-HK |
► Öse mit Sechskantstab SW 7 | 250-HK |
||
 |
 |
||
| Art. Nr.: 49302001310 | Art. Nr.: 49302001240 |
|
► Öse mit Sechskantstab SW 7 | 450-k-HK, kürzbar |
► Gelenklager 90° mit Sechskantstab SW 7 |
||
 |
 |
||
| Art. Nr.: 49302001880 | Art. Nr.: 49312000720 |
| bei Standardauswahl |
|---|
| 1 x Becker L-E25 (Drehmoment nach Wahl) |
| Motorlager und Adapterset (optional nach Wahl) |
- Montage- und Betriebsanleitung (3.54 MB)
- Umstellung L-Antriebe auf innenliegendes Getriebe (781.3 KB) :
- Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
