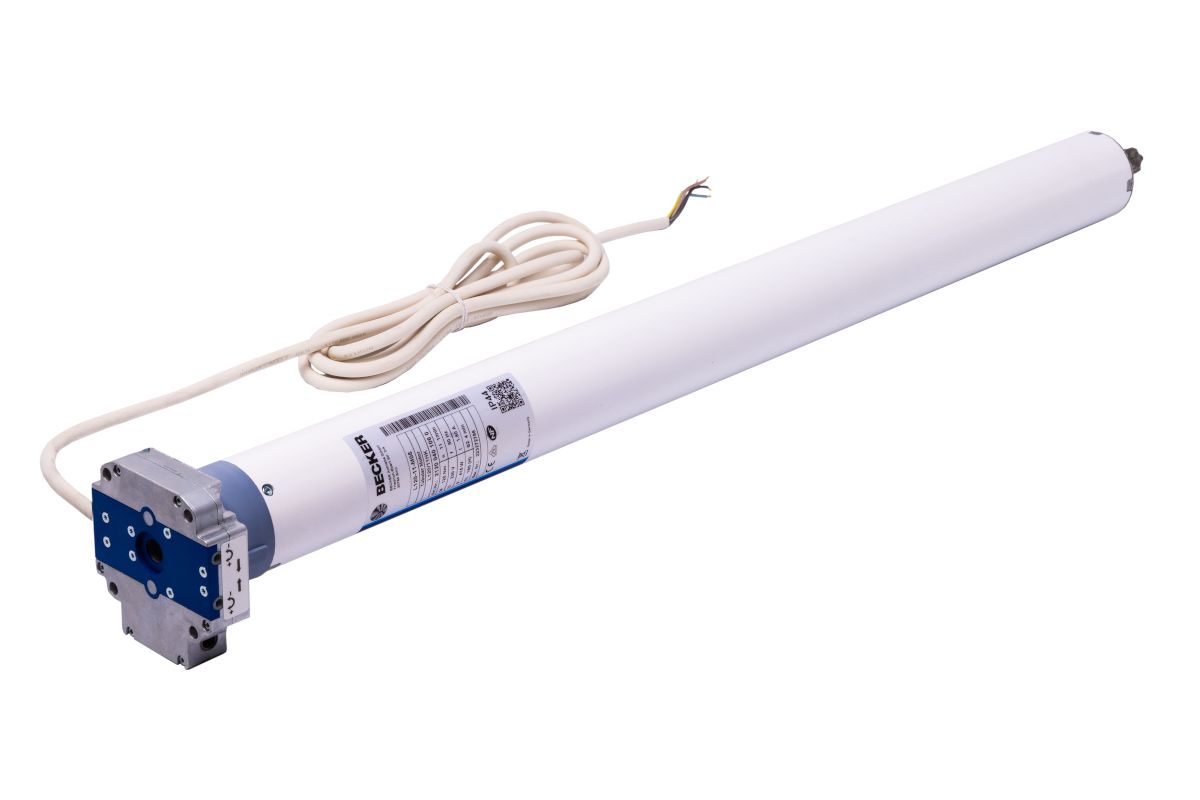

Becker Rohrantriebe L-M05 mit Nothandkurbel-Anschluss

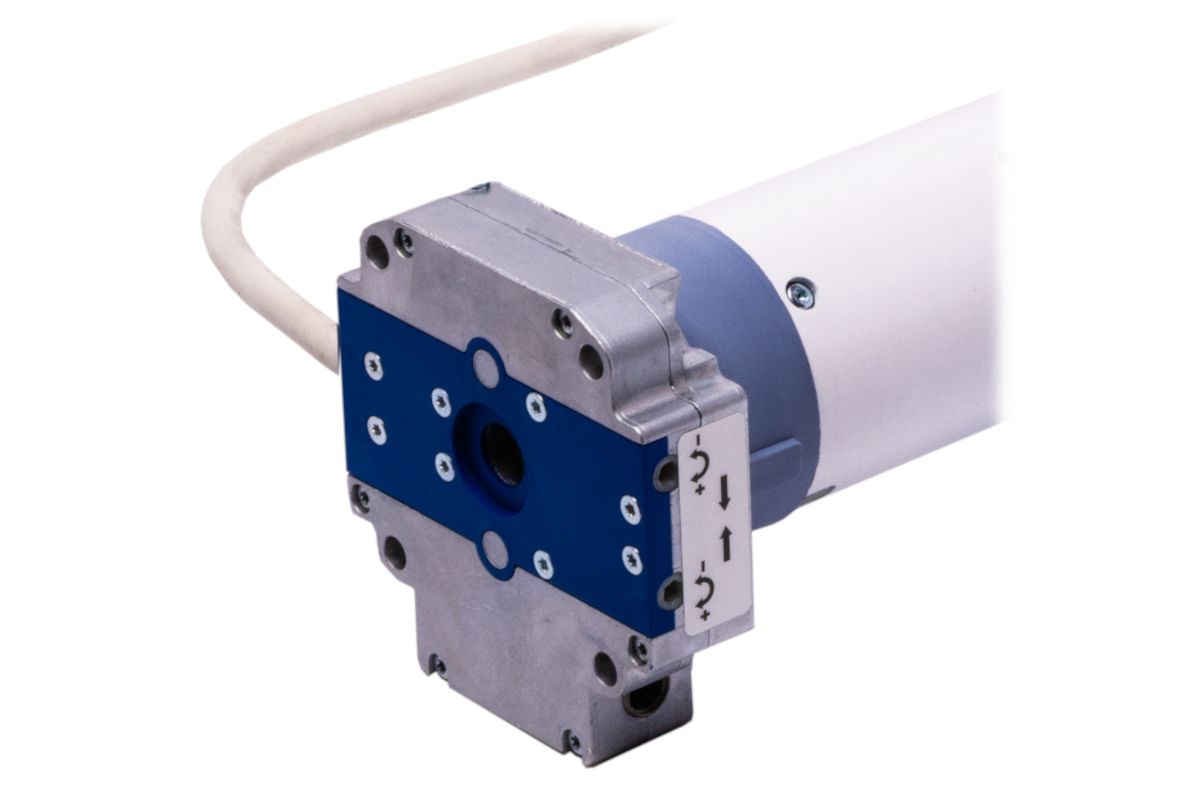

NEU / Mit innenliegenden Getriebe
Die Becker L-M05 Antriebe haben eine mechanische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 50 bis 120 Nm in den Abstufungen 50 Nm (L50-17-M05), 60 Nm (L60-11-M05), 70 Nm (L70-17-M05), 80 Nm (L80-11-M05) und 120 Nm (L120-11-M05) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mithilfe eines Einstellstifts vorgenommen.
Produktmerkmale
 Mechanische Endabschaltung |
 Motor gegen Überhitzung geschützt |
 Für Rechts- und Linkseinbau geeignet |
Produktbesonderheiten
 Nachfolgemodelle der L50/17HK, L60/11HK, L80/11HK, L120/11HK |
|
| Handkurbel-Anschluss |
|
| Endlagen mechanisch einstellbar
obere Endlage / frei einstellbar
untere Endlage / frei einstellbar |
Datenblatt
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| L50-17-M05 | 50 Nm | 1,40 A | 315 Watt |
| L60-11-M05 | 60 Nm | 1,20 A | 265 Watt |
| L70-17-M05 | 70 Nm | 1,90 A | 430 Watt |
| L80-11-M05 | 80 Nm | 1,40 A | 310 Watt |
| L120-11-M05 | 120 Nm | 1,90 A | 435 Watt |
|
|
|||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| L50-17-M05 | 17 U/min | alt. 20500401000 neu. 20500401010 Becker. 2050 040 101 0 |
l1 = 747 mm l2 = 777 mm l3 = 804 mm |
| L60-11-M05 | 11 U/min | alt. 20600401000 neu. 20600401040 Becker. 2060 040 104 0 |
l1 = 747 mm l2 = 777 mm l3 = 804 mm |
| L70-17-M05 | 17 U/min | alt. 20700401000 neu. 20700401020 Becker. 2070 040 102 0 |
l1 = 747 mm l2 = 777 mm l3 = 804 mm |
| L80-11-M05 | 11 U/min | alt. 20800401000 neu. 20800401040 Becker. 2080 040 104 0 |
l1 = 747 mm l2 = 777 mm l3 = 804 mm |
| L120-11-M05 | 11 U/min | alt. 21200401000 neu. 21200401060 Becker. 2120 040 106 0 |
l1 = 747 mm l2 = 777 mm l3 = 804 mm |
|
|
|||
| Rohrdurchmesser: | | C = 58 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | 3 Meter | ||
| Abmessungen: | | l4 = 27 mm / l5 = 30 mm | ||
| ► Typ 1 | ► Typ 2 |
| Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant | Plattenlager-HK mit Adapterplatte und Befestigungsschrauben |
.jpg) |
.jpg) |
| Art. Nr.: 49313000960/ Art. Nr.: 49302001720 | Art. Nr.: 49312000840 |
| ► Typ 3 | ► Typ 4 |
| Adapterplatte-HK für Blendkappen mit Befestigungsschrauben | Adapterplatte-HK mit Stiften |
 |
 |
| Art. Nr.: 49302001490 | Art. Nr.: 49312000820 |
|
► Typ 1 SM 70 Alulux |
► Typ 2 70 Heroal |
||
| Achtkantwelle | Achtkantwelle | ||
 |
 |
||
| Art. Nr.: 49313000800 / Art. Nr.: 49310307074 | Art. Nr.: 49310006034 / Art. Nr.: 49310307074 |
|
► Typ 3 SW 102 |
► Typ 4 SW 125 Heroal |
||
| Achtkantwelle | Achtkantwelle | ||
 |
 |
||
| Art. Nr.: 49312000630 / Art. Nr.: 49313001370 | Art. Nr.: 49312000620 / Art. Nr.: 49313000980 |
|
► Typ 5 B 75 Butzbach |
► Typ 6 B 85 Butzbach |
||
| Sechskantwelle | Sechskantwelle | ||
 |
 |
||
| Art. Nr.: 49313000810 / Art. Nr.: 49310107074 | Art. Nr.: 49313000820 / Art. Nr.: 49310207074 |
|
► Öse mit Sechskantstab SW 7 | 70-HK |
► Öse mit Sechskantstab SW 7 | 250-HK |
||
 |
 |
||
| Art. Nr.: 49302001310 | Art. Nr.: 49302001240 |
|
► Öse mit Sechskantstab SW 7 | 450-k-HK, kürzbar |
► Gelenklager 90° mit Sechskantstab SW 7 |
||
 |
 |
||
| Art. Nr.: 49302001880 | Art. Nr.: 49312000720 |
| bei Standardauswahl |
|---|
| 1 x Becker L-M05 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 3 Meter |
| Motorlager und Adapterset (optional nach Wahl) |
- Umstellung L-Antriebe auf innenliegendes Getriebe (781.3 KB) :
- Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
- Montage- und Bedienungsanleitung (2.46 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
