Becker Rollladenantriebe L-M04
Becker Rollladenantriebe L-M04
Becker Rollladenantriebe L-M04

Becker Rollladenantriebe L-M04

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 184,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

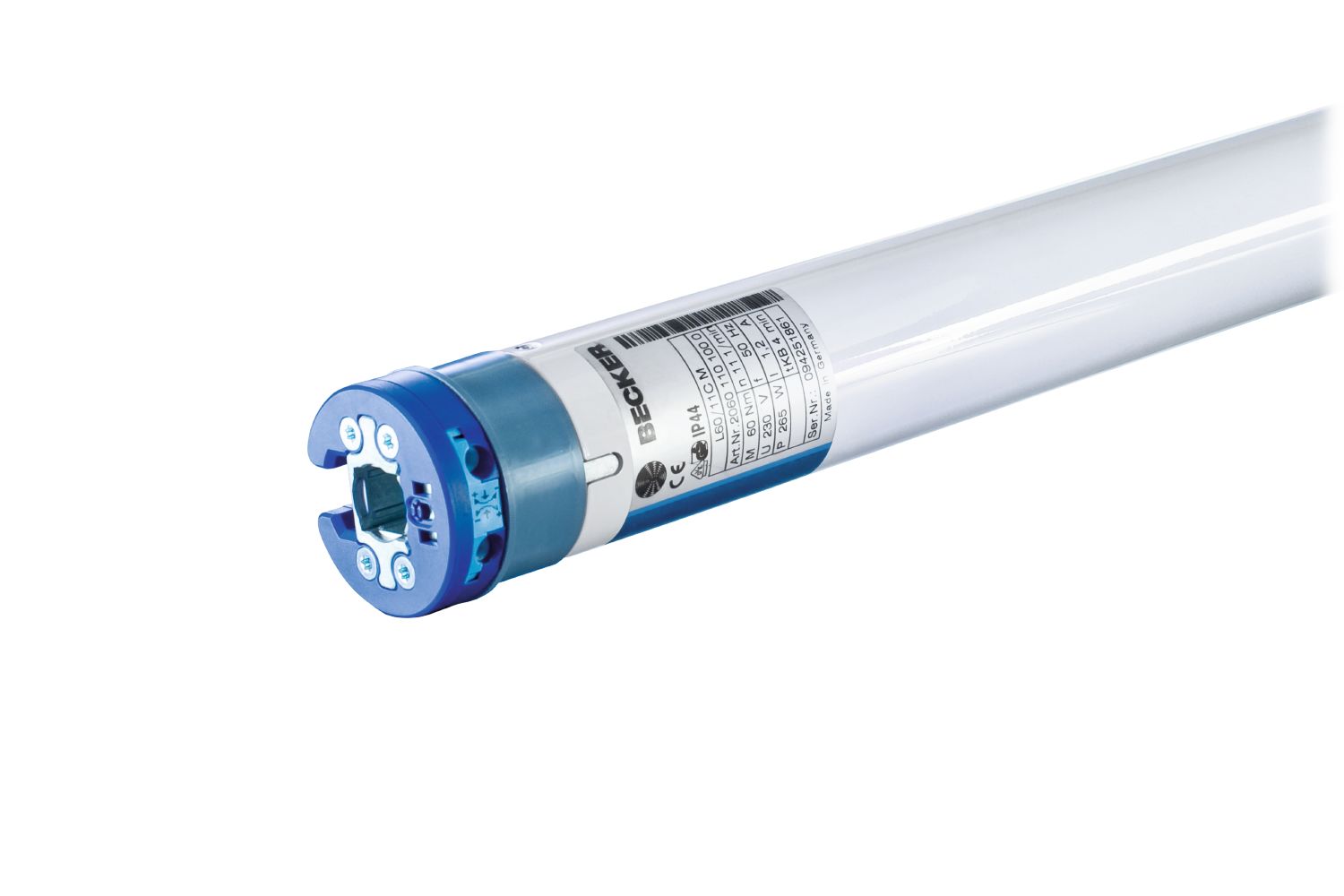

Die Becker L-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 50 bis 120 Nm in den Abstufungen 50 Nm (L50-17-M04,), 60 Nm (L60-11-M04), 70 Nm (L70-17-M04), 80 Nm (L80-11-M04) und 120 Nm (L120-11-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mithilfe eines Einstellstifts vorgenommen.

Produktmerkmale


Mechanische Endabschaltung
Motor gegen Überhitzung geschützt
Für Rechts- und Linkseinbau geeignet

Motorkopf überwickelbar
steckbare Anschlussleitung
Klassische Endlageneinstellung über Einstellhilfe


Produktbesonderheiten

 Nachfolgemodelle der L44/14C M, L60/11C M, L80/11C M, L120/11C M
​ Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Endlagen mechanisch einstellbar
obere Endlage / frei einstellbar
untere Endlage / frei einstellbar




Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
L50-17-M04 50 Nm 1,40 A 315 Watt
L60-11-M04 60 Nm 1,20 A 265 Watt
L70-17-M04 70 Nm 1,90 A 430 Watt
L80-11-M04 80 Nm 1,40 A 310 Watt
L120-11-M04 120 Nm 1,90 A 435 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
L50-17-M04 17 U/min alt. 20501101060
neu. 20501101060		 l1 = 672 mm
l2 = 702 mm
l3 = 722 mm
L60-11-M04 11 U/min
alt. 20601101000
neu. 20601101040
l1 = 672 mm
l2 = 702 mm
l3 = 722 mm
L70-17-M04 17 U/min alt. 20701101000
neu. 20701101010		 l1 = 672 mm
l2 = 702 mm
l3 = 722 mm
L80-11-M04 11 U/min alt. 20801101000
neu. 20801101030		 l1 = 672 mm
l2 = 702 mm
l3 = 722 mm
L120-11-M04 11 U/min alt. 21201101000
neu. 21201101020		 l1 = 672 mm
l2 = 702 mm
l3 = 722 mm
Rohrdurchmesser: | C = 58 mm
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | steckbar
Abmessungen: | l4 = 20 mm / l5 = 30 mm
*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Motorlager
weitere Motorlager für Baureihe L
► Typ 1 ► Typ 2
Markisenhalter  inkl. Steckzapfen L2/16 Kastenlager inkl. Steckzapfen L2/16
Art. Nr.: 49313000940 / Art. Nr.: 49312000340 Art. Nr.: 49313000910 | Art. Nr.: 49312000340
Adapterset

► Typ 1    SM 70 Alulux

► Typ 2    70 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49313000800 / Art. Nr.: 49310307074 Art. Nr.: 49310006034 / Art. Nr.: 49310307074



► Typ 3    SW 102

► Typ 4    SW 125 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49312000630 / Art. Nr.: 49313001370 Art. Nr.: 49312000620 / Art. Nr.: 49313000980



► Typ 5    B 75 Butzbach

► Typ 6    B 85 Butzbach

Sechskantwelle Sechskantwelle
Art. Nr.: 49313000810 / Art. Nr.: 49310107074 Art. Nr.: 49313000820 / Art. Nr.: 49310207074



Lieferumfang
bei Standardauswahl
1 x Becker L-M04 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
Motorlager und Adapterset (optional nach Wahl)
Dokumente
Umstellung L-Antriebe auf innenliegendes Getriebe  (781.3 KB) :
Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
Montage- und Bedienungsanleitung  (2.75 MB)
Becker Monteurhandbuch (2023) :
Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
Informationen zum Hersteller / Produktsicherheit
Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
