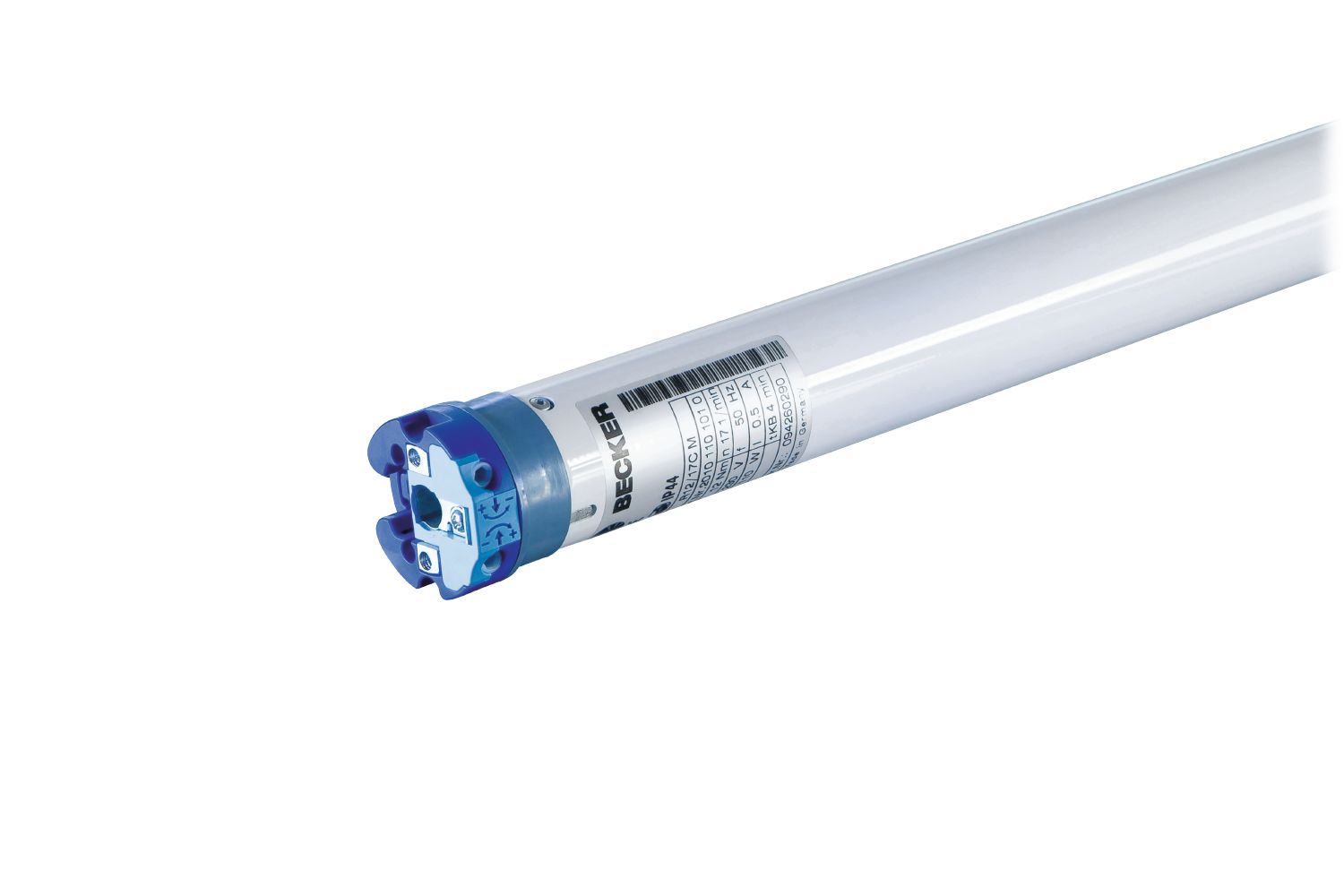

Becker Rollladenantriebe R-M04
Die Becker R-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 7 bis 50 Nm in den Abstufungen 7 Nm (R7-17-M04,), 8 Nm (R8-17-M04), 12 Nm (R8-17-M04), 20 Nm (R20-17-M04), 30 Nm (R30-17-M04), 40 Nm (R40-17-M04) und 50 Nm (R50-11-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.
Produktmerkmale
 Mechanische Endabschaltung |
 Motor gegen Überhitzung geschützt |
 Für Rechts- und Linkseinbau geeignet |
|
|
||
 Motorkopf überwickelbar |
 steckbare Anschlussleitung |
 Klassische Endlageneinstellung über Einstellhilfe |
Produktbesonderheiten
 Nachfolgemodelle der R7/17 M, R8/17C M, R12/17C M, R20/17C M, R30/17C M, R40/17C M, R50/11C M |
|
| Endlagen über Einstellhilfe einstellbar (im Lieferumfang) |
|
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar |
Datenblatt
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | Abmessung (l1, l2, l3) | Stromaufnahme | Leistungsaufnahme |
| R7-17-M04 Kurzantrieb |
20101100410 | 7 Nm | 17 U/min |
l1 = 354 mm
l2 = 394 mm
l3 = 411 mm |
0,45 A | 90 Watt |
| R8-17-M04 | 20101101000 | 8 Nm | 17 U/min | l1 = 414 mm l2 = 454 mm l3 = 471 mm |
0,45 A | 100 Watt |
| R12-17-M04 | 20101101010 | 12 Nm | 17 U/min | l1 = 414 mm l2 = 454 mm l3 = 471 mm |
0,50 A | 110 Watt |
| R20-17-M04 | 20201101000 | 20 Nm | 17 U/min | l1 = 443 mm l2 = 483 mm l3 = 500 mm |
0,75 A | 160 Watt |
| R30-17-M04 | 20301101000 | 30 Nm | 17 U/min | l1 = 567 mm l2 = 607 mm l3 = 624 mm |
0,90 A | 205 Watt |
| R40-17-M04 | 20401101000 | 40 Nm | 17 U/min | l1 = 587 mm l2 = 627 mm l3 = 644 mm |
1,15 A | 260 Watt |
| R50-11-M04 | 20501101000 | 50 Nm | 11 U/min | l1 = 514 mm l2 = 554 mm l3 = 571 mm |
1,10 A | 240 Watt |
*Dargestellte Mitnehmerbreite von S60 (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| Abmessung | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| l4 = 17 mm / l5 = 40 mm | C = 45 mm | 230/50 V Hz | IP44 | steckbar |
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |
 |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | |
| Anschlussteil Stern | |
 |
|
| Art. Nr.: 49302002600 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 49303001210 / Art. Nr.: 49303001220 | Art. Nr.: 49303004660 / Art. Nr.: 49303004650 |
|
► Typ 3 SW 70 |
► Typ 4 Butzbach B60 |
||
 |
 |
||
| Art. Nr.: 49303000450 / Art. Nr.: 49300006070 | Art. Nr.: 49303000460 / Art. Nr.: 49300307071 |
| bei Standardauswahl |
|---|
| 1 x Becker R-M04 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| Motorlager und Adapterset (optional nach Wahl) |
- Montage- und Bedienungsanleitung (2.75 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
