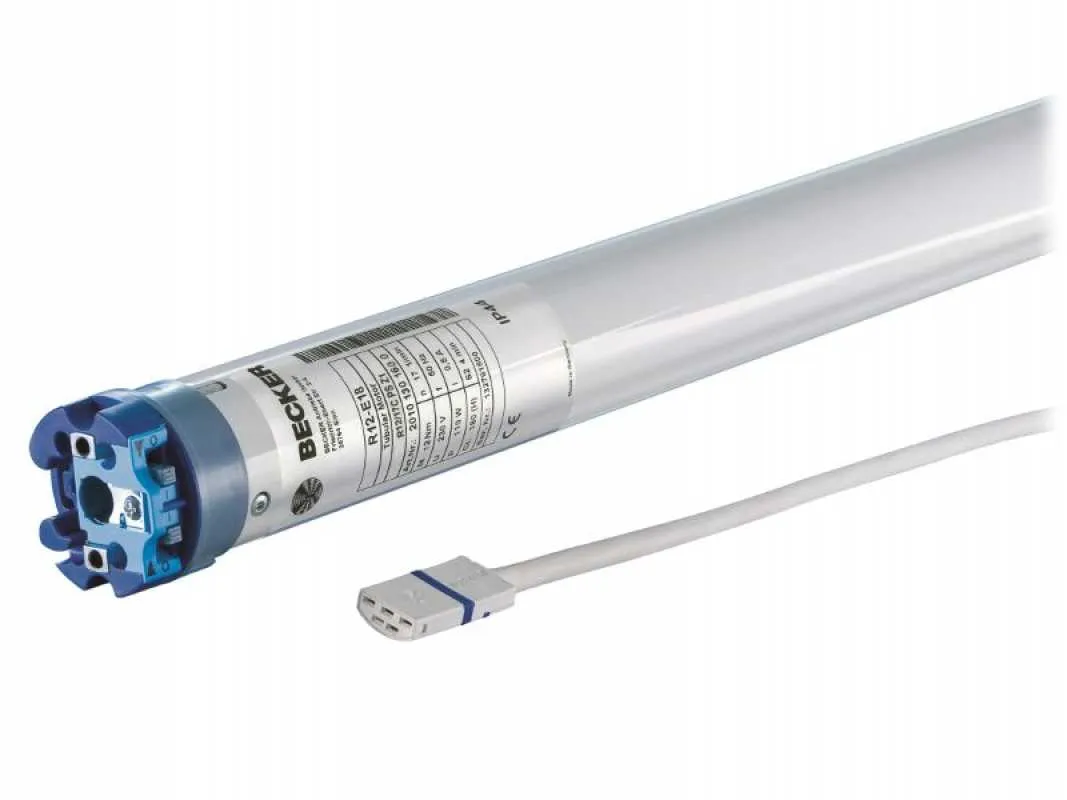

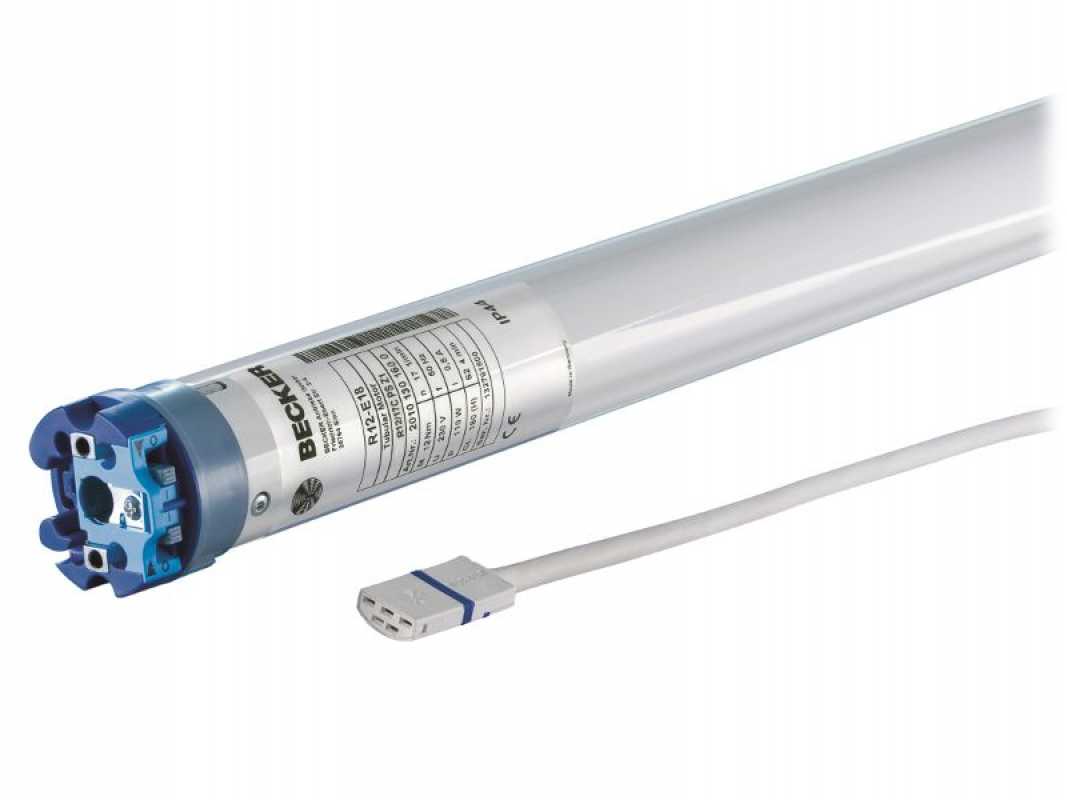

Becker Sonnenschutzantriebe R-E18 für ZIP Markisen
Die Becker R-E18 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 40 Nm in den Abstufungen 8 Nm (R8-17-E18,) 12 Nm (R12-17-E18, 20 Nm (R20-17-E18), 30 Nm (R30-17-E18) und 40 Nm (R50-11-E18) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
|
|
|
|
|
 oben (Kasten) |
 |
|
|
|
|
|
|
|
 unten |
|
 |
¹ |
|
|
|
|
|
¹ = Mitnehmer für sensible Hinderniserkennung und schwere Endleiste erforderlich (Bedienungsanleitung Seite 20 beachten !!!)
Sonderantrieb für Zip-Markisen E18
Produktbesonderheiten
 elektronische Endabschaltung |
|
| automatische Einstellung der Endlagen |
|

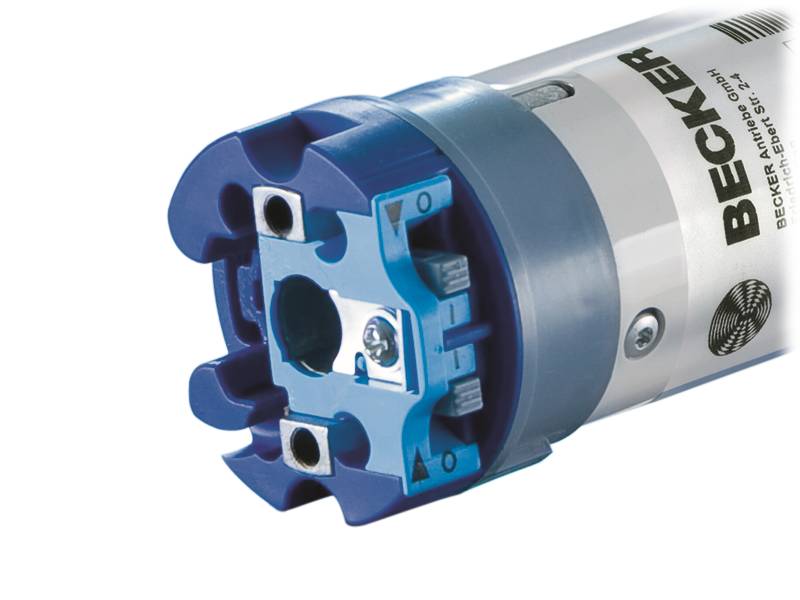

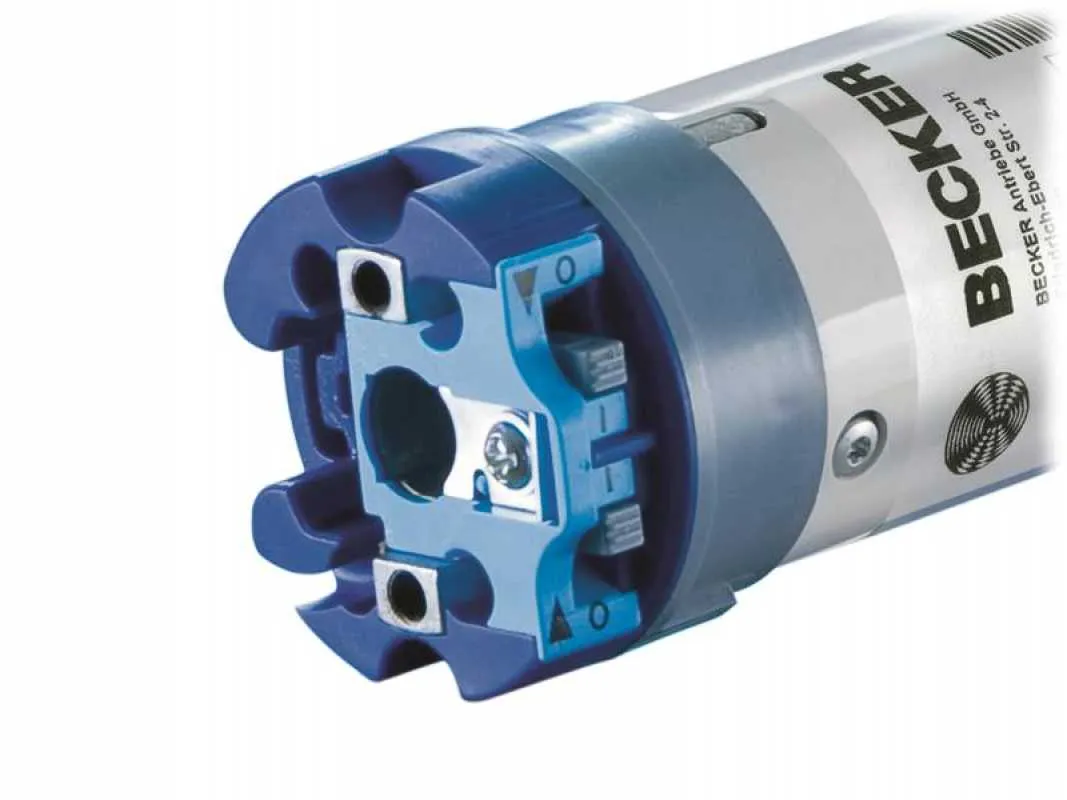

| Endlageneinstellung über Schalter am Antriebskopf ohne spezielles Einstellset möglich |
|
| Endlageneinstellung über herkömmliches Bedienelement, z. B. Knebelschalter |
|
| Highlight: Sensible Hinderniserkennung in AB-Richtung mit automatischer Reversierung und mehrfacher Testung |
|
| Blockiererkennung in AUF-Richtung (Festfrierschutz) mit automatischer Reversierung und mehrfacher Testung |
|
| automatischer Behanglängenausgleich |
|
| Tuchentlastung zu-/abschaltbar |
|
| parallel schaltbar |
|
| für Rechts- und Linkseinbau geeignet |
Datenblatt
| Motortyp | Art. Nr.: | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
| R8-17-E18 | 20101301590 | 8 Nm | 17 U/Min | 528 mm | 0,45 A | 100 Watt |
| R12-17-E18 | 20101301600 | 12 Nm | 17 U/Min | 528 mm | 0,50 A | 110 Watt |
| R20-17-E18 | 20201301450 | 20 Nm | 17 U/Min | 557 mm | 0,70 A | 160 Watt |
| R30-17-E18 | 20301301500 | 30 Nm | 17 U/Min | 586 mm | 0,90 A | 210 Watt |
| R40-17-E18 | 20401301570 | 40 Nm | 17 U/Min | 596,5 mm | 1,15 A | 260 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 64 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | steckbar |
| bei Standardauswahl |
|---|
| 1 x Becker R-E18 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |
 |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | |
| Anschlussteil Stern | |
 |
|
| Art. Nr.: 49302002600 |
|
► Typ 1 |

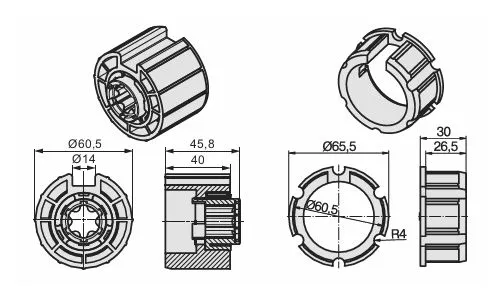

► Typ 2 |
||
 |
 |
||

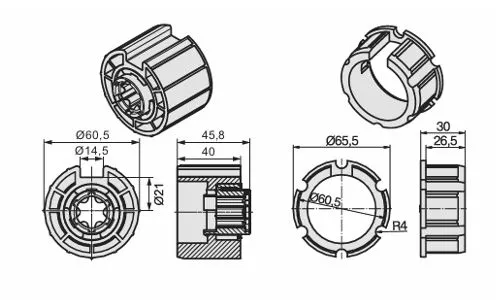

| Art. Nr.: 49302002750 / Art. Nr.: 49303004150 | Art. Nr.: 49302002760 / Art. Nr.: 49303004150 |
|

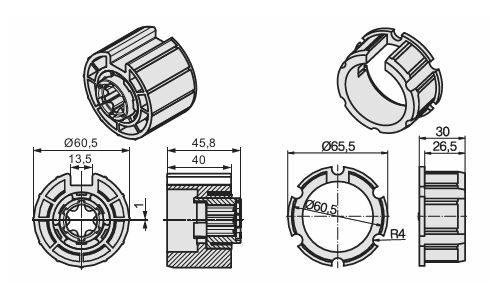

► Typ 3 |

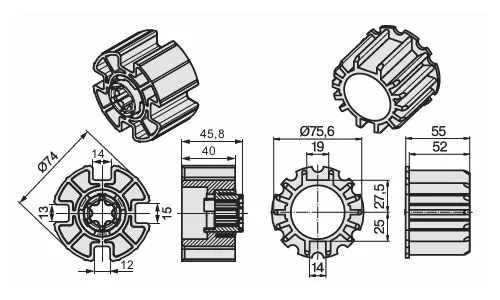

► Typ 4 |
||
 |
 |
||
| Art. Nr.: 49302002770 / Art. Nr.: 49303004150 | Art. Nr.: 49302002740 / Art. Nr.: 49303000330 |
|
► Typ 5 |

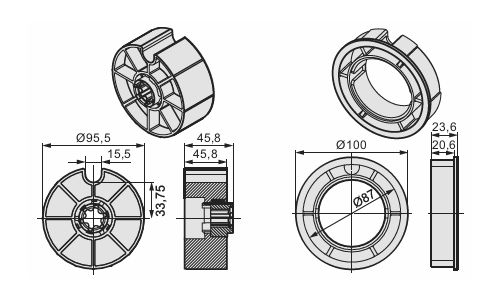

► Typ 6 |
||
 |
 |
||

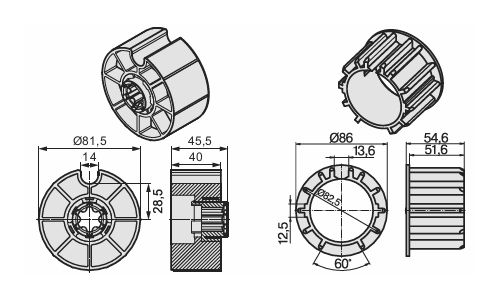

| Art. Nr.: 49302002710 / Art. Nr.: 49313002270 / Art. Nr.: 49303006280 | Art. Nr.: 49302002780 / Art. Nr.: 49313003360 / Art. Nr.: 49303006280 |
|

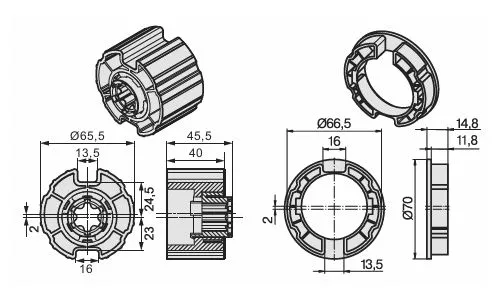

► Typ 7 |
|
||
 |
|||
| Art. Nr.: 49302002790 / Art. Nr.: 49303002180 |
- Montage- und Betriebsanleitung (3.39 MB)
