Becker Sonnenschutzantriebe L-E12
Becker Sonnenschutzantriebe L-E12
Becker Sonnenschutzantriebe L-E12

Becker Sonnenschutzantriebe L-E12

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 218,90 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

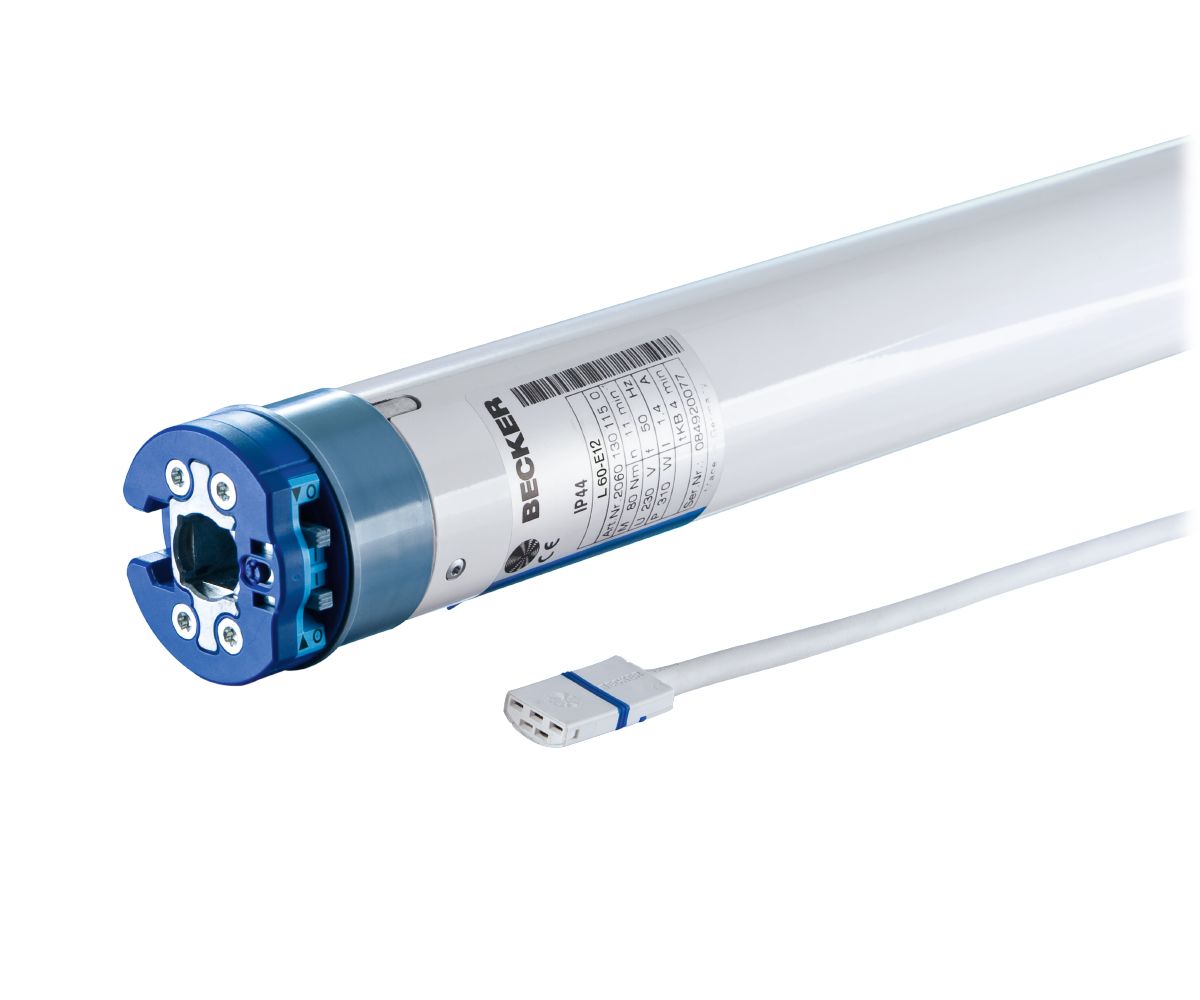

Die Becker L-E12 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 50 bis 120 Nm in den Abstufungen 50 Nm (L50-17-E12,) 60 Nm (L60-11-E12), 70 Nm (L70-17-E12), 80 Nm (L80-11-E12) und 120 Nm (L120-11-E12) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.


Einfach noch besser - die Antriebe der Serie E12

Ein Muss für alle Sonnenschutzanwendungen ist die PS(+)-Antriebsserie, die ab sofort E12 heißt und noch mehr kann. Wie z.B. die AutoInstall Funktion, mit der das Einstellen der Endlagen kinderleicht wird. Einfach die Markise bis zum gewünschten Anschlag ausfahren, wieder einfahren - fertig!



Produktbesonderheiten

 Nachfolgemodelle der L50/17PS (PS+), L60/11PS (PS+), L70/17PS (PS+), L80/11PS (PS+), L120/11PS (PS+)
​ Elektronische Endabschaltung
 Ihr Vorteil: Endlageneinstellung über Schalter am Antriebskopf ohne spezielles Einstellset möglich
 Highlight: Universeller Einsatz in vielen Beschattungssystemen, mit oder ohne Anschlag
 Blockiererkennung in beide Richtungen mit automatischer Reversierung und mehrfacher Testung
 Optional aktivierbar: Tuchstraffungsfunktion
 Tuchentlastung zu-/abschaltbar
 Automatischer Behanglängenausgleich
 Erhöhte Schließkraft für Kassetten-Markisen
 Endlageneinstellung über herkömmliches Bedienelement, z.B. Knebelschalter
 Highlight: Auto-Install-Funktion
 Parallel schaltbar ohne Trennrelais
 Sanftanschlag oben – optimale Anpassung der Schließkräfte zur Tuchschonung
 Motorkopf Überwickelbar
 steckbare Anschlussleitung in verschiedenen Längen verfügbar
Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
L50-17-E12 50 Nm 1,40 A 315 Watt
L60-11-E12 60 Nm 1,20 A 265 Watt
L70-17-E12 70 Nm 1,90 A 430 Watt
L80-11-E12 80 Nm 1,40 A 310 Watt
L120-11-E12 120 Nm 1,90 A 435 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
L50-17-E12 17 U/min alt. 20501301660
neu. 20501302110		 l1 = 535,5 mm
l2 = 565,5 mm
l3 = 585,5 mm
L60-11-E12 11 U/min
alt. 20601301160
neu. 20601301400
l1 = 515,5 mm
l2 = 545,5 mm
l3 = 565,5 mm
L70-17-E12 17 U/min alt. 20701301140
neu. 20701301340		 l1 = 565,5 mm
l2 = 595,5 mm
l3 = 615,5 mm
L80-11-E12 11 U/min alt. 0801301460
neu. 20801301720		 l1 = 535,5 mm
l2 = 565,5 mm
l3 = 585,5 mm
L120-11-E12 11 U/min alt. 21201301150
neu. 21201301290		 l1 = 565,5 mm
l2 = 595,5 mm
l3 = 615,5 mm
Rohrdurchmesser: | C = 58 mm
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | steckbar
Abmessungen: | l4 = 20 mm / l5 = 30 mm
*Dargestellte Mitnehmerbreite von DW78N (49313003650) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker L-E12 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
weitere Motorlager für Baureihe L
► Typ 1 ► Typ 2
Markisenhalter  inkl. Steckzapfen L2/16 Kastenlager inkl. Steckzapfen L2/16
Art. Nr.: 49313000940 / Art. Nr.: 49312000340 Art. Nr.: 49313000910 | Art. Nr.: 49312000340
Adapterset

► Typ 1
  ZF80 x 1,2 mm (Zurflüh-Feller)

► Typ 2
  DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490 Art. Nr.: 49313003650 / Art. Nr.: 49313003570



► Typ 3
  DW78N 4 mm Mittenversatz

► Typ 4
  DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070 Art. Nr.: 49313000790 / Art. Nr.: 49312107071



► Typ 5
  Optinut 81,8

► Typ 6
  DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700 Art. Nr.: 49313000780 / Art. Nr.: 49313002270



► Typ 7
  70 x 1,5 mm

► Typ 8
  70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074 Art. Nr.: 49313000850 / Art. Nr.: 49310607074



► Typ 9
  83 x 1,5 / 85 x 2,5 mm

► Typ 10
  98 x 2 mm

Art. Nr.: 49313001190  / Art. Nr.: 49313001250 Art. Nr.: 49313001150 / Art. Nr.: 49313001260



► Typ 11
  102 x 2 mm

► Typ 12
  133 x 2 mm

Art. Nr.: 49313001040 / Art. Nr.: 49313000490 Art. Nr.: 49313001200 / Art. Nr.: 49313001270



► Typ 13
  A 128

► Typ 14
  63 x 1,5 mm

Art. Nr.: 49313003020 / Art. Nr.: 49312001040 / Art. Nr.: 49310307074 Art. Nr.: 49313000830
Dokumente
Umstellung L-Antriebe auf innenliegendes Getriebe  (781.3 KB) :
Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
Montage- und Betriebsanleitung  (4.05 MB)
Becker Monteurhandbuch (2023) :
Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
