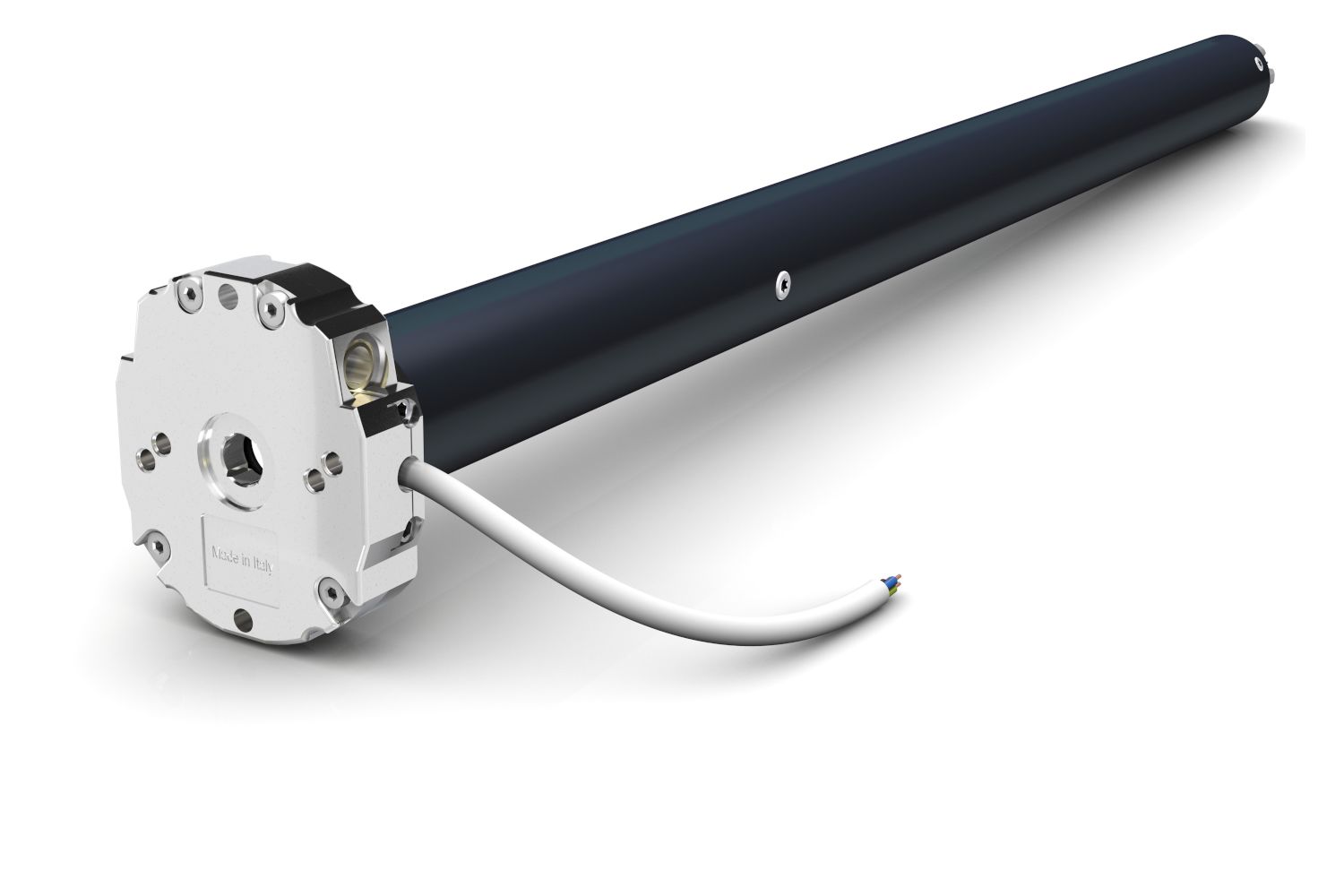

Cherubini Ocean RX | Antrieb mit Notbedienung und Funk
Cherubini Ocean RX | Antrieb mit Notbedienung und Funk
Cherubini Ocean RX | Antrieb mit Notbedienung und Funk
NEU

Cherubini Ocean RX | Antrieb mit Notbedienung und Funk

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Endabschaltung:
Mechanisch / optional oben auf Drehmoment
chevron-down
chevron-down
chevron-down
chevron-down
chevron-down
ab 194,93 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
Die Ocean RX Antrieb haben eine Vorrüstung zur Notbedienung (NHK) und zur Ansteuerung einen integrierten Funkempfänger. Über die am Motorkopf befindlichen Einstellschrauben wird die präzise Einstellung der Endlagen vorgenommen. Die Einstellung der Schließkraft, die mit einem eingelernten Hand- oder Wandsender programmiert wird, ermöglicht die perfekte Schließung der Markise oder des Rollladens. Dies vermeidet bei der Montage in einer Markise die Gefahr einer übermäßigen Spannung des Tuchs und sichert einen perfekten Tuchlängenausgleich. Bei einem Rollladen oder Rolltor wird der Rollladenpanzer immer bis ganz nach oben geöffnet. Voraussetzung für die Montage in einem Rollladen sind Stopper an der Endschiene, so dass der Rollladenpanzer nicht in den Kasten einfahren kann.


Endposition feste Position Drehmoment
Selbstlernend
 oben
 unten


Produktmerkmale

  • Blockiererkennung in Richtung AUF, Sensibilität auf 3 Stufen mittels dem Handsender einstellbar.
  • Der metallische Motorkopf erlaubt eine direkte Befestigung des Motors ohne zusätzliche Motorlager.
  • Zusätzlich zur kabelgebundenen Steuerung kann der Motor per Funk an die Klimaanlagen WindTec, Mistral und Rugiada angeschlossen werden.
Technische Daten

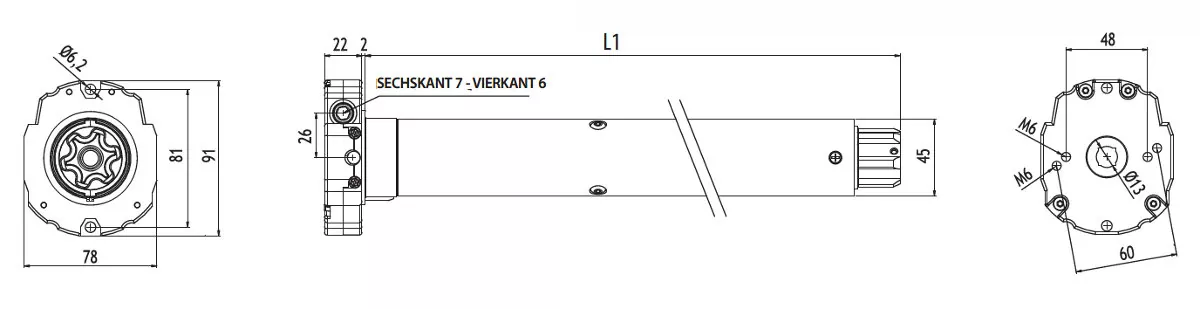

Motortyp Geschwindigkeit Drehmoment Abmessung (L) Stromaufnahme Lstg.:
Ocean RX 32/17 17 U/min 32 Nm 725 mm 1,10 A 250 Watt
Ocean RX 40/17 17 U/min 40 Nm 725 mm 1,25 A 275 Watt
Ocean RX 50/12 12 U/min 50 Nm 725 mm 1,25 A 275 Watt


Plug & Play Rohrdurchmesser Stromversorgung Schutzart Kabellänge
45 mm 230/50 V / Hz IP44 3 Meter (4 x 0,75)


Motorlager
► Typ 1 ► Typ 2

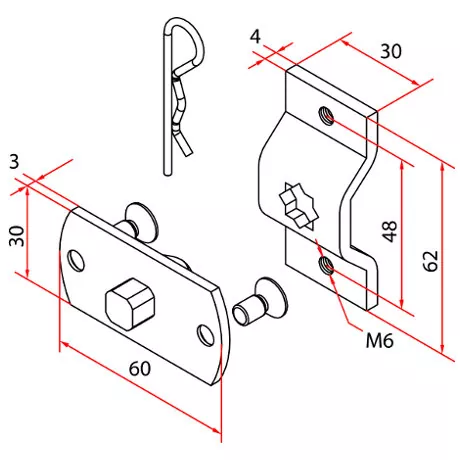

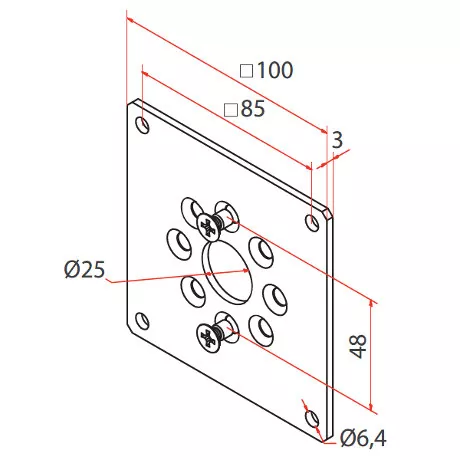

TM2 45 M Motorplatte 100 x 100 mm TM2 45 M Motorlager mit Vierkantstift 10 mm mit M6 Gewinde
Art. Nr.: A4506-0568 Art. Nr.: A4506-0557



Adapterset

Adapterset für Rollladenwellen

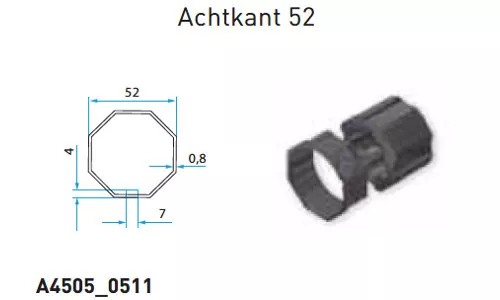

► Typ 1    SW 50

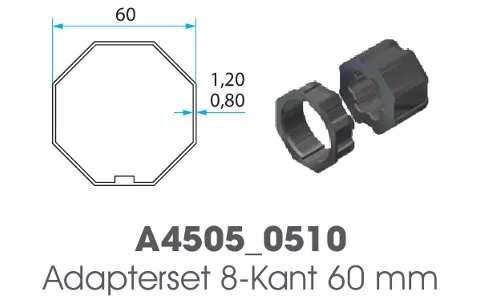

► Typ 2    SW 60

zusätzlich
in den Warenkorb		 zusätzlich
in den Warenkorb
Art. Nr.: A4505-0511 Art. Nr.: A4505-0510

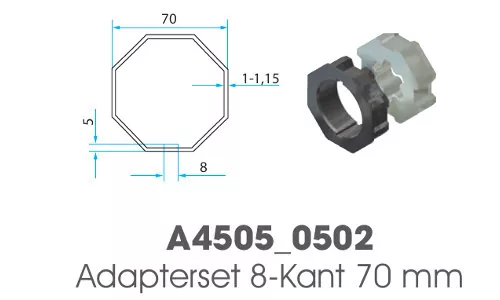

► Typ 3    SW 70

zusätzlich
in den Warenkorb
Art. Nr.: A4505-0502



Adapterset für Markisenwellen

► Typ 1    Rundwelle 60

► Typ 2    Rundwelle 70

Art. Nr.: A4505-0506 Art. Nr.: A4505-0518

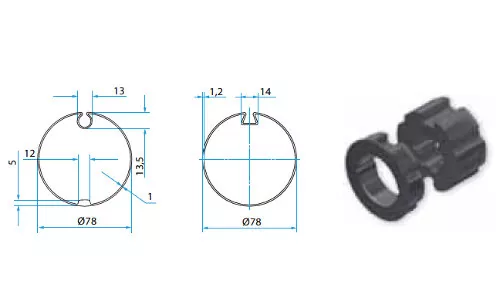

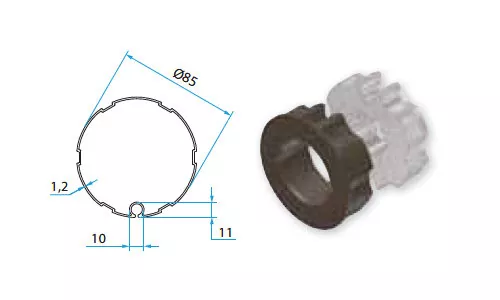

► Typ 3    Nutrohr 78   ► Typ 4    Nutrohr 85
Art. Nr.: A4505-0521 Art. Nr.: A4505-0513



Lieferumfang
bei Standardauswahl
1 x Cherubini Ocean RX (Drehmoment nach Wahl)
Motorlager und Adapterset (optional nach Wahl)
Dokumente
Bedienungsanleitung  (1.65 MB)
Flyer  (1.12 MB)
Informationen zum Hersteller / Produktsicherheit
Cherubini S.p.A.

Via Adige 55
25081 - Bedizzole (BS) - Italia

Telefon: +39 030 6872039
Fax +39 030 6872040

E-Mail: info@cherubini.it
https://www.cherubini-group.de/de

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
