Beschreibung

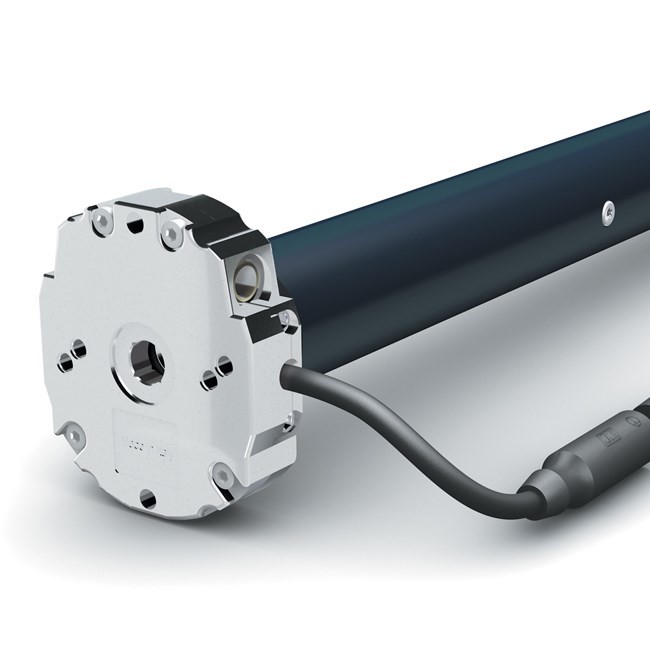

Durch die spezielle Elektronik der Plug & Play Motoren ist es der Firma Cherubini möglich einen elektronischen Motor anzubieten bei dem sich die Endlagen nach Gebrauch der Nothandkurbel nicht verstellen. Die P&P Ocean Motoren können auch parallel geschaltet werden. Die Plug & Play Rollladenmotoren ersparen Ihnen viel Zeit bei der Rollladenmontage. Sie benötigen keine Einlern-, Einstell- oder Resetprozedur und auch  keine Lernfahrten. Sie sind immer sensibel und überwachen Ihre Fahrt permanent. Sie bieten eine sensible Festfrier- und Blockiererkennung in beide Richtungen.  Alle Motoren werden mit 3 m Anschlusskabel geliefert. Diese Motoren sind die Nachfolgermodelle des FAAC TM2 45 PPM und  altron al-mo + S.

Wichtige Hinweise

  1. Wenn Sie diesen Motor gegen einen defekten altron oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer und das Motorlager der altron und FAAC TM Motoren können nicht weiterverwendet werden.
  2. Feste Wellenanbindung und Feste Anschläge oben und unten notwendig!
  3. Für die Plug & Play Motoren sind feste Wellenverbinder und Stopper/Winkelendschiene erforderlich.
  4. Der Easy-Stecker vereinfacht die Installation des Motors und erleichtert erheblich die Montage auf der Baustelle. Er rastet sofort ein und bietet eine stabile Verbindung. Kompakte Größe des Steckers: nur 18 mm im Durchmesser. Kompatibel mit der Cherubini OPTime Easy Funksteuerung. Serienmäßig installiert auf Plug&Play Safe Easy, Plug&Play Exeo Easy und Plug&Play Ocean Easy Motoren.


Produktbesonderheiten

 Mit elektronischer Drehmoment Endabschaltung
 Befestigung auch ohne Motorlager möglich
 Notbedienung bei Stromausfall
 Die Erkennung und Anpassung der Endlagen erfolgt automatisch
 Reversiert leicht an den Endpositionen und entlastet so das komplette Element




Technische Daten
Motortyp Geschwindigkeit Drehmoment Abmessung (L) Stromaufnahme Lstg.:
P&P Ocean 20/17 17 U/min 10 Nm 646 mm 0,70 A 150 Watt
P&P Ocean 25/17 17 U/min 20 Nm 646 mm 0,80 A 170 Watt


Plug & Play Rohrdurchmesser Stromversorgung Schutzart Kabellänge
45 mm 230/50 V / Hz IP44 14 cm


Motorlager
► Typ 1 ► Typ 2
TM2 45 M Motorplatte 100 x 100 mm TM2 45 M Motorlager mit Vierkantstift 10 mm mit M6 Gewinde
Art. Nr.: A4506-0568 Art. Nr.: A4506-0557



Adapterset

► Typ 1    SW 50

► Typ 2    SW 60

zusätzlich
in den Warenkorb		 zusätzlich
in den Warenkorb
Art. Nr.: A4505-0511 Art. Nr.: A4505-0510

► Typ 3    SW 70

zusätzlich
in den Warenkorb
Art. Nr.: A4505-0502



Lieferumfang
bei Standardauswahl
1 x Cherubini P&P Ocean (Drehmoment nach Wahl)
1 x Anschlusskabel nach Wahl
Motorlager und Adapterset (optional nach Wahl)
Dokumente
Bedienungsanleitung  (600.28 KB)
Informationen zum Hersteller / Produktsicherheit
Cherubini S.p.A.

Via Adige 55
25081 - Bedizzole (BS) - Italia

Telefon: +39 030 6872039
Fax +39 030 6872040

E-Mail: info@cherubini.it
https://www.cherubini-group.de/de

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
