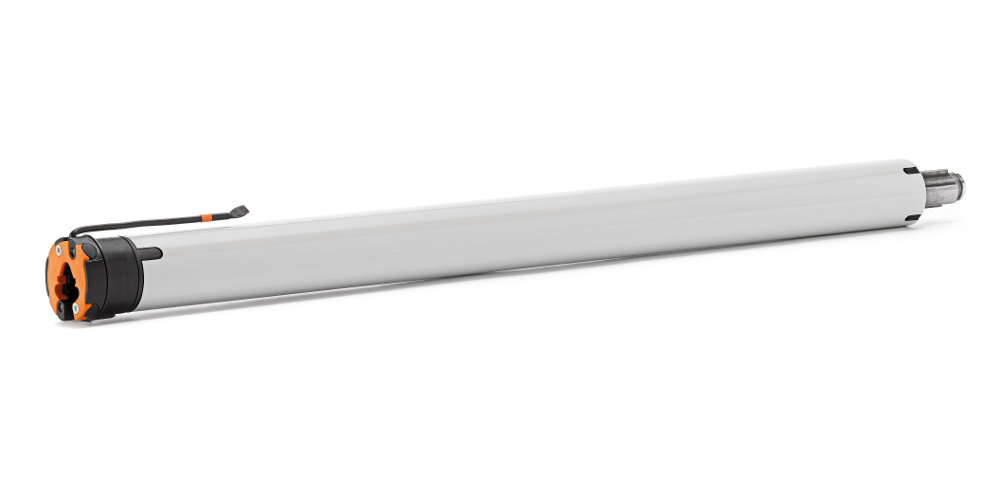

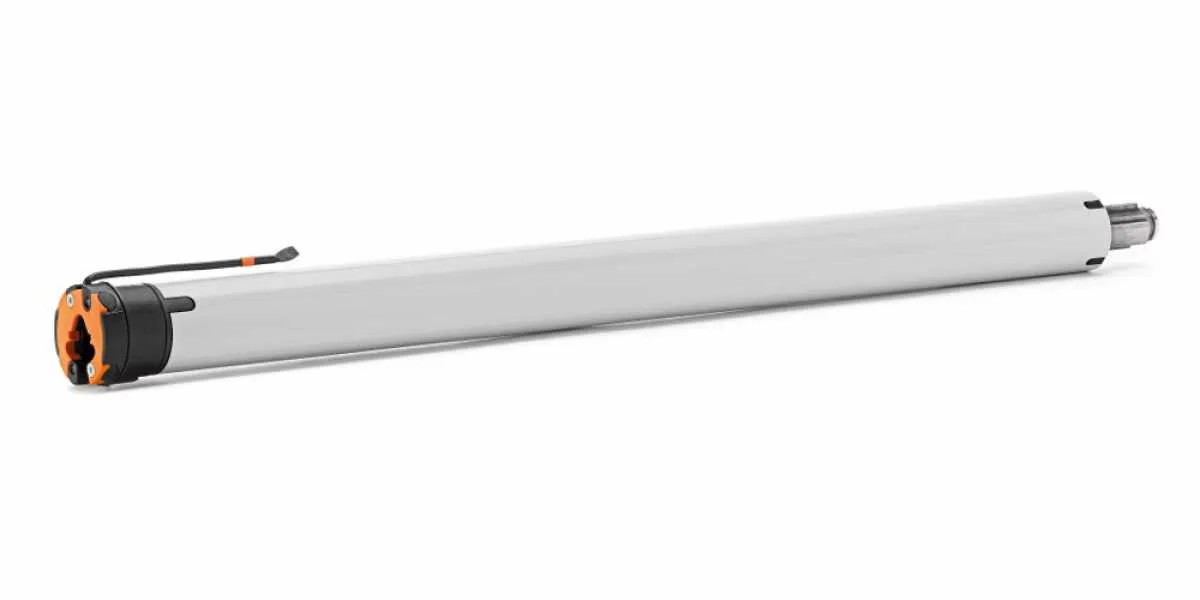

elero RolTop S-868 Funk-Rohrantrieb
Mit der Entwicklung der S-Antriebe für die Baureihen RolTop hat elero das Sortiment für kleine Rollläden deutlich verbessert. Die Antriebe haben einen Durchmesser von 35 mm, sind mit bidirektionalem Funkempfänger (868 MHz) und in Drehzahlen von 11 Upm bis 17 Upm erhältlich. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel (Einstellkabel) oder Funksender. Diese Antriebe der Baugröße S sind verfügbar mit Drehmomenten von 5 bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei den S-Antrieben ist eine geräuschlose und verschleißfreie „Softbremse“ bei einem Drehmoment bis einschließlich 8 Nm möglich.
Antriebsmerkmale
 |
Bidirektional Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale. |
 |
Softbremse ¹ Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
 |
Blockiererkennung Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
 |
Softstopp Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
 |
Endlagenanpassung Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
 |
Intelligenter Behangschutz Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
Endlageneinstellung
| Endposition | feste Position | Drehmoment | Selbstlernend |
|
|
|
|
|
 oben (Kasten) |
 |
¹ |
 |
|
|
|
|
|
 unten (Fensterbank) |
|
² |
|
|
|
|
|
|
| ¹ = Anschlagstopfen, Winkelleiste erforderlich | |||
| ² = Starre Wellenverbinder erforderlich | |||
|
|
|||
|
Endlagen über eingelernten Sender einstellbar. Löschen der frei eingestellten Endlagen ist nur mit Montagekabel oder eingelernten Sender möglich.
|
|||
|
|
|||
|
Die Einstellung der Endlagen oben und unten ist Voraussetzung für die Nutzung der Fahrprofile. Erst die obere Endlage einlernen, dann die untere Endlage.
|
|||
|
|
|||
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion) |
|
| Endlagen über Handsender einstellbar |
|
| geräuschlose Softbremse (bis 8 Nm) |
|
| Intelligente Kraftmessung |
|
| Behangschutz auf/ab und Freifahrt |
|
| Parallelschaltung möglich |
|
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
|
| Wichtiger Hinweis
Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion des Behangschutzes beeinträchtigen oder den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
|
 |
| Hausautomation
Bequem vom Sofa aus die Rollläden steuern oder das Licht bedienen, ohne mit vielen verschiedenen Fernbedienungen hantieren zu müssen – dies ist möglich mit der Steuerungstechnik von elero. Entweder mit dem Smartphone in Verbindung mit der Hausautomatisierung centeroHome oder einfach über einen Hand-, Wandsender in Verbindung mit Funkempfängern für Rohrantriebe, Licht oder auch Jalousieantriebe.
|
|
optional wählbare Produkte
Einhängeklammern für Aufhängefedern (3 Stück = 1 VE)Art. Nr.: 133018201
 Zugkrafttabelle |
| Motortyp | Geschwindigkeit | Vorgänger | Art. Nr.: | Drehmoment | Abmessung (C/D) | Stromaufnahme | Lstg.: |
| RolTop S5-868 | 17 U/min | - | 302340006 | 5 Nm | 534 / 517,5 mm | 0,55 A | 130 Watt |
| RolTop S8-868 | 17 U/min | T 8/08 ACS-868 | 302540006 | 8 Nm | 534 / 517,5 mm | 0,73 A | 168 Watt |
| RolTop S10-868 FL | 17 U/min | - | 308240006 | 10 Nm | 514 / 497,5 mm | 0,60 A | 140 Watt |
| RolTop S12-868 FL | 17 U/min | - | 308140006 | 12 Nm | 534 / 517,5 mm | 0,73 A | 168 Watt |
| RolTop S12/11-868 FL | 11 U/min | - | 308120006 | 12 Nm | 514 / 497,5 mm | 0,60 A | 140 Watt |
| Funkempfänger integriert | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
|
35 mm | 230/50 V / Hz | IP44 | optional wählbar |
| ► Typ 1 | ► Typ 2 |

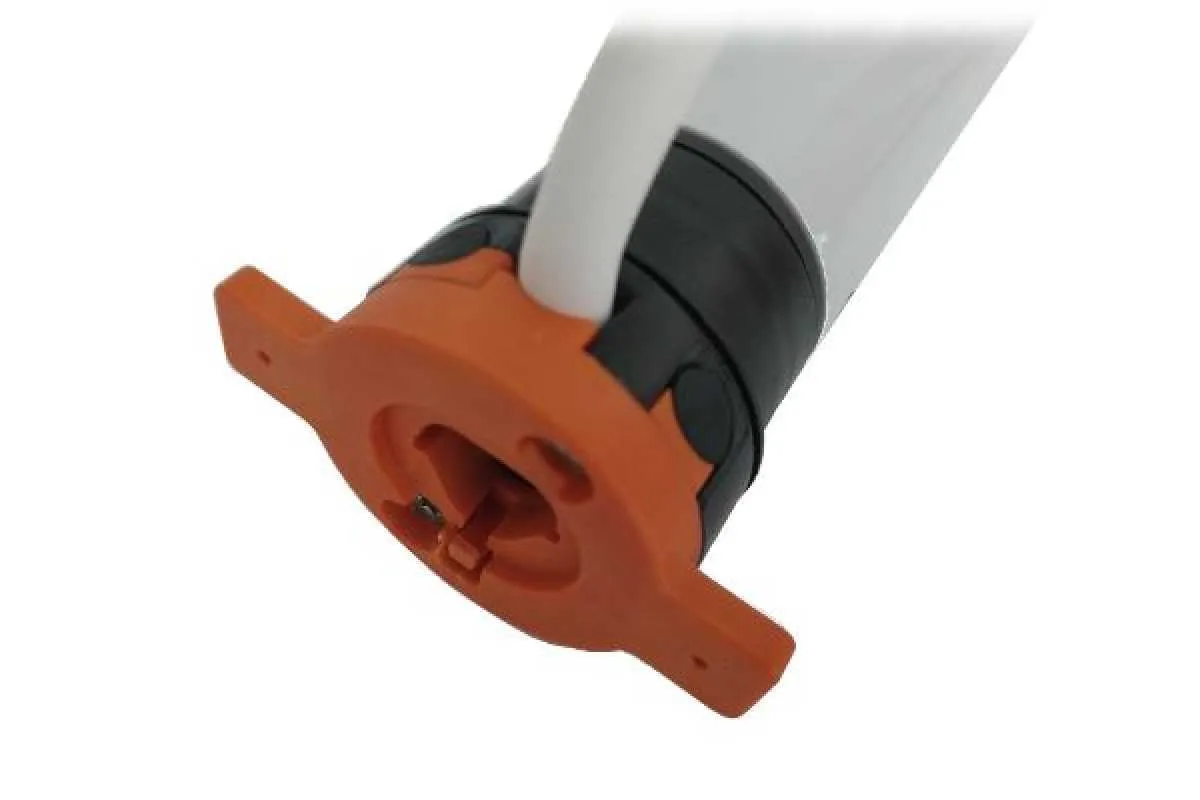

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte |
 |
 |
| Art. Nr.: 231080001 | Art. Nr.: 990007401 | Art. Nr.: 233220001| Art. Nr.: 990007401 |
| ► Typ 3 | ► Typ 4 |
| Motorlager (Thyssen, Schüco, Brügmann) inkl. Zwischenplatte |
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden) |
 |
 |
| Art. Nr.: 232770001| Art. Nr.: 990007401 | Art. Nr.: 220400001 |
|
► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: 220100001 |
| bei Standardauswahl |
|---|
| 1 x elero RolTop S-868 (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.66 MB)
