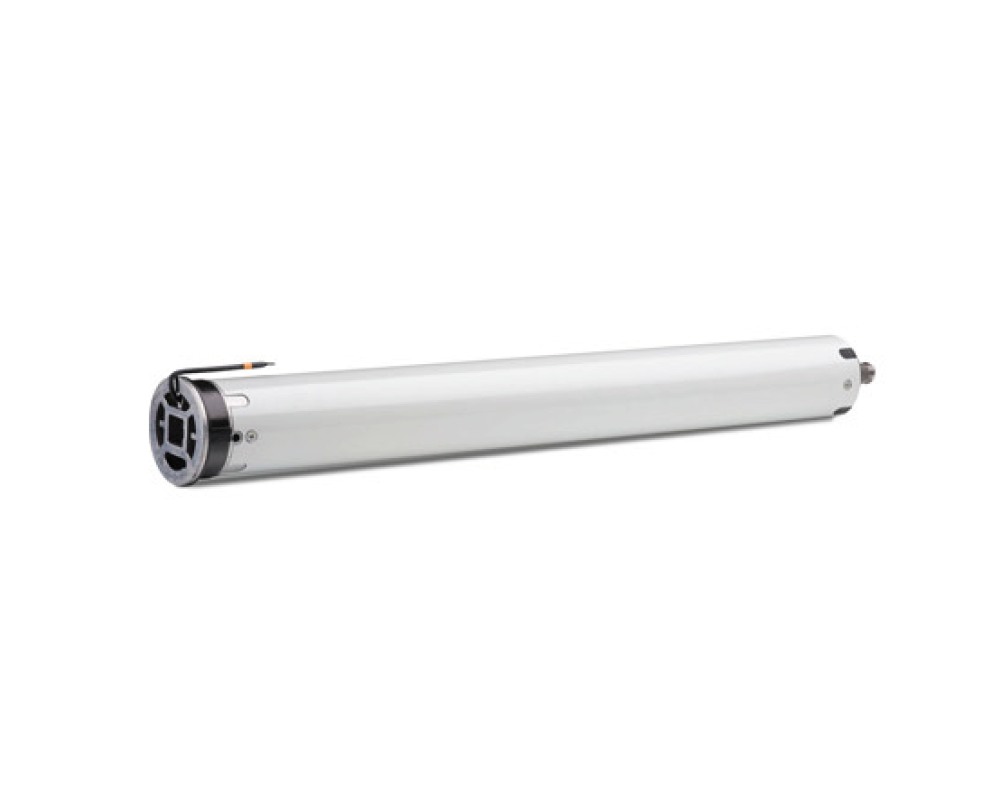

elero RolTop L-868 RH

elero RolTop L-868 RH

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: elektronische Endschalter
Funksystem:: bidirektionaler Funk

Drehmoment:

Adapterset:

Motorlager:

Anschlusskabel:

ab 272,61 €

inkl. 19% MwSt. zzgl. Versand

Menge

️️️️️Bitte Adapterset wählen!

Beschreibung

Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 120 Nm, in Abstufungen von 40 Nm, 60 Nm, 80 Nm, 100 Nm und 120 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.

Antriebsmerkmale

Bidirektional

Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale.

Endlagenanpassung

Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus.

Blockiererkennung

Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch.

Intelligenter Behangschutz

Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft.

| ¹ bis max. 20 Nm | ² nur in Verbindung mit Softbremse |

Produktbesonderheiten

► Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
► Endlagen über Handsender oder Montagekabel einstellbar
► Intelligente Kraftmessung
► Behangschutz auf/ab (mit Freifahrt optional wählbar)
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)

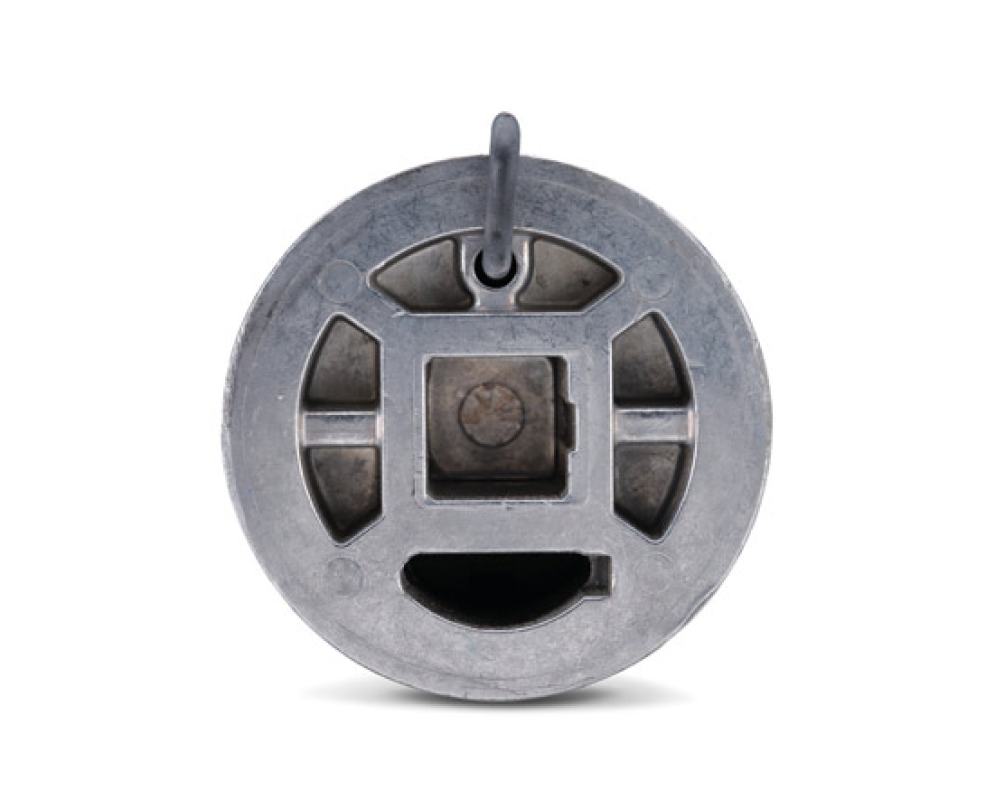

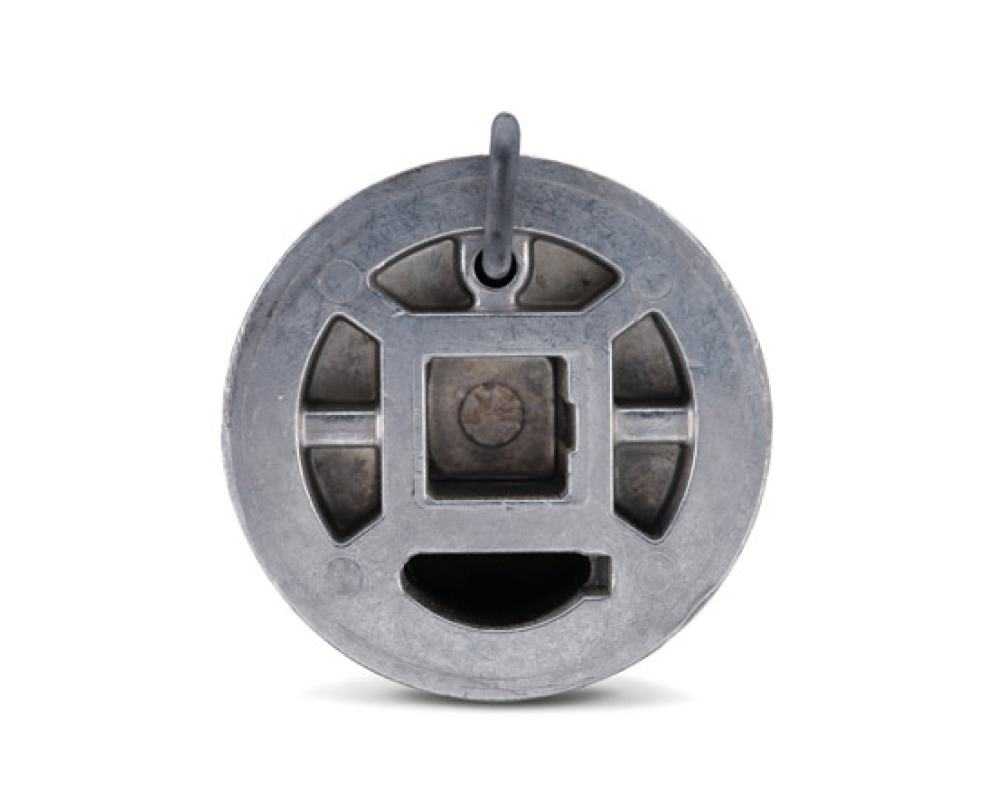

► runder Motorkopf

Endlageneinstellung

Endposition	feste Position	Drehmomend	Selbstlernend

oben (Kasten)

unten (Fensterbank)

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

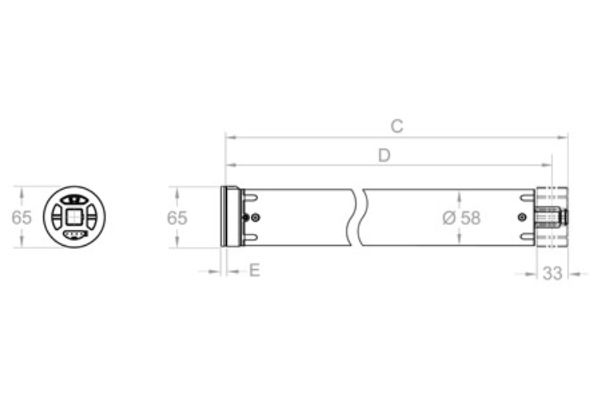

Motortyp	Art. Nr.:	Drehmoment	Geschwindigkeit	Abmessungen (C/D)	Stromaufnahme	Leistungsaufnahme
RolTop L40-868 RH	367240001	40 Nm	14 U/Min	563 / 546 mm	1,45 A	333 Watt
RolTop L60-868 RH	367340001	60 Nm	14 U/Min	563 / 546 mm	1,55 A	356 Watt
RolTop L80-868 RH	367440001	80 Nm	14 U/Min	593 / 576 mm	1,80 A	415 Watt
RolTop L100-868 RH	367540001	100 Nm	11 U/Min	593 / 576 mm	1,70 A	390 Watt
RolTop L120-868 RH	367640001	120 Nm	11 U/Min	593 / 576 mm	2,00 A	460 Watt

Betriebsdauer	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
4 min	58 mm	230/50 V Hz	IP44	steckbar

Motorlager

*► Typ 1*	*► Typ 2*

Vierkantbolzen 16 x 16 mm	Sternlager inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 233751501	Art. Nr.: 131063501 / 233751501

*► Typ 3*

Sternlager inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 133010801 / 233751501

Adapterset

PDF zum Ausdrucken finden Sie → HIER

Weitere einzeln bestellbare Adaptersets finden Sie HIER.

► Typ 1 Ø 78 x 1 mm, MHZ	► Typ 2 Ø 85 x 1,0 mm

Art. Nr.: 220240001		Art. Nr.: 220380001

► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat	► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6

Art. Nr.: 220230001		Art. Nr.: 220250001

► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6		► Typ 6 Ø 70 x 2 mm, mit 4 x M6

Art. Nr.: 220260001		Art. Nr.: 220270001

► Typ 7 Ø 98 x 2 mm, mit 4 x M6		► Typ 8 Ø 102 x 2 mm, mit 4 x M6

Art. Nr.: 220220001		Art. Nr.: 220210001

► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6	► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6

Art. Nr.: 220310001		Art. Nr.: 220360001

► Typ 11 Ø 67 x 1,5 mm, MHZ		► Typ 12 8-kant, SW 70 Selve, Eckermann, Roma

Art. Nr.: 131170901		Art. Nr.: 220200001

► Typ 13 6-kant, 75 Butzbach, Mäule	► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral

Art. Nr.: 220290001		Art. Nr.: 220330001

► Typ 15 ZF 80, Zurflüh-Feller	► Typ 16 8-kant SW 102 x 2,0 mm Alulux

Art. Nr.: 220320001		Art. Nr.: 220350001

► Typ 17 6-kant, 85 Butzbach		► Typ 18 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 220370001		Art. Nr.: 220280001

► Typ 19 Ø 128 x 1,5 mm, Alukon		► Typ 20 8-kant, SW 114 Heroal

Art. Nr.: 220340001		Art. Nr.: 220300001

Lieferumfang

bei Standardauswahl
1 x elero RolTop L-868 RH (Drehmoment nach Wahl)
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.66 MB)
