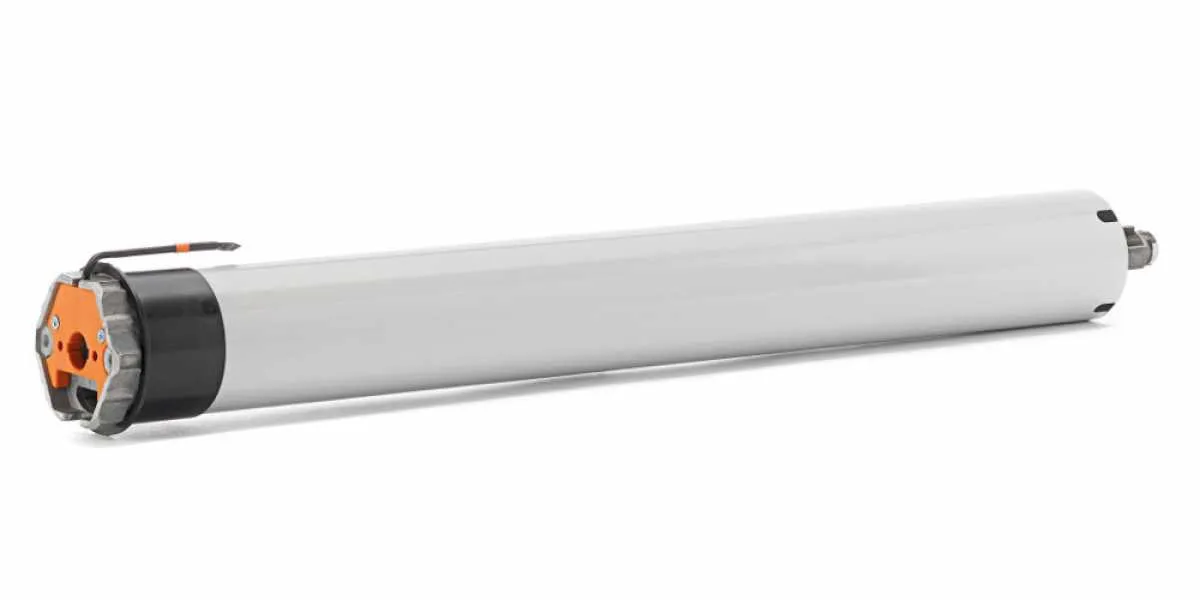

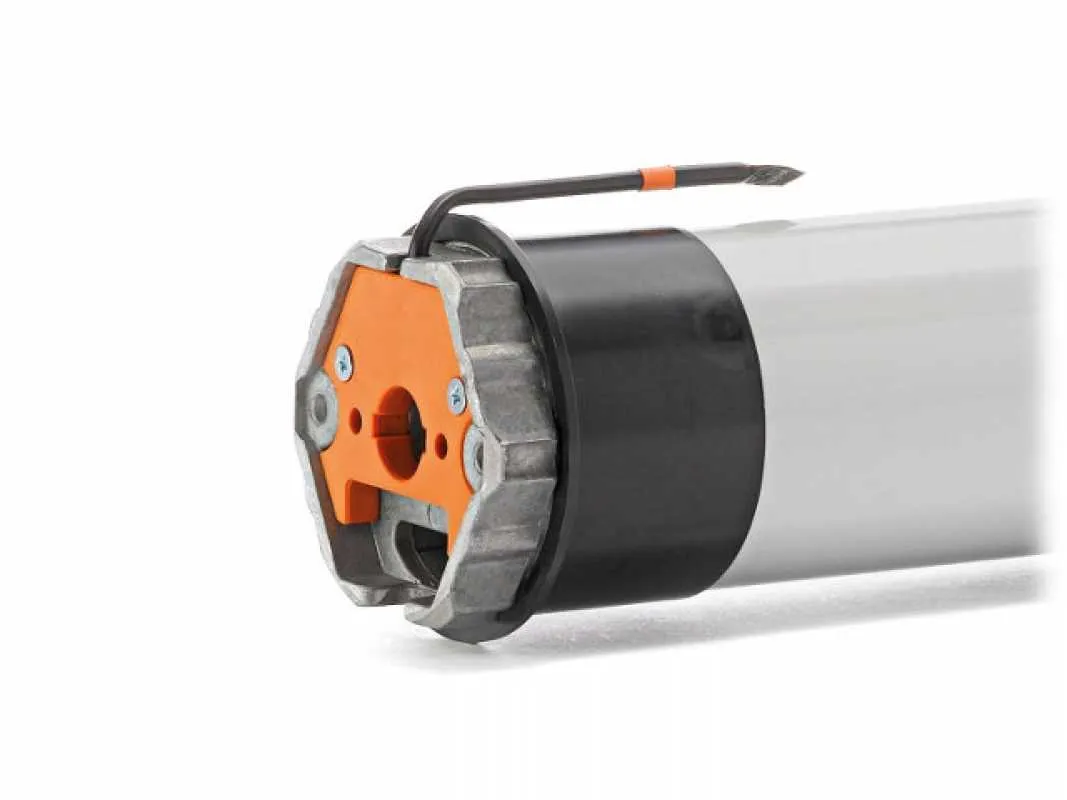

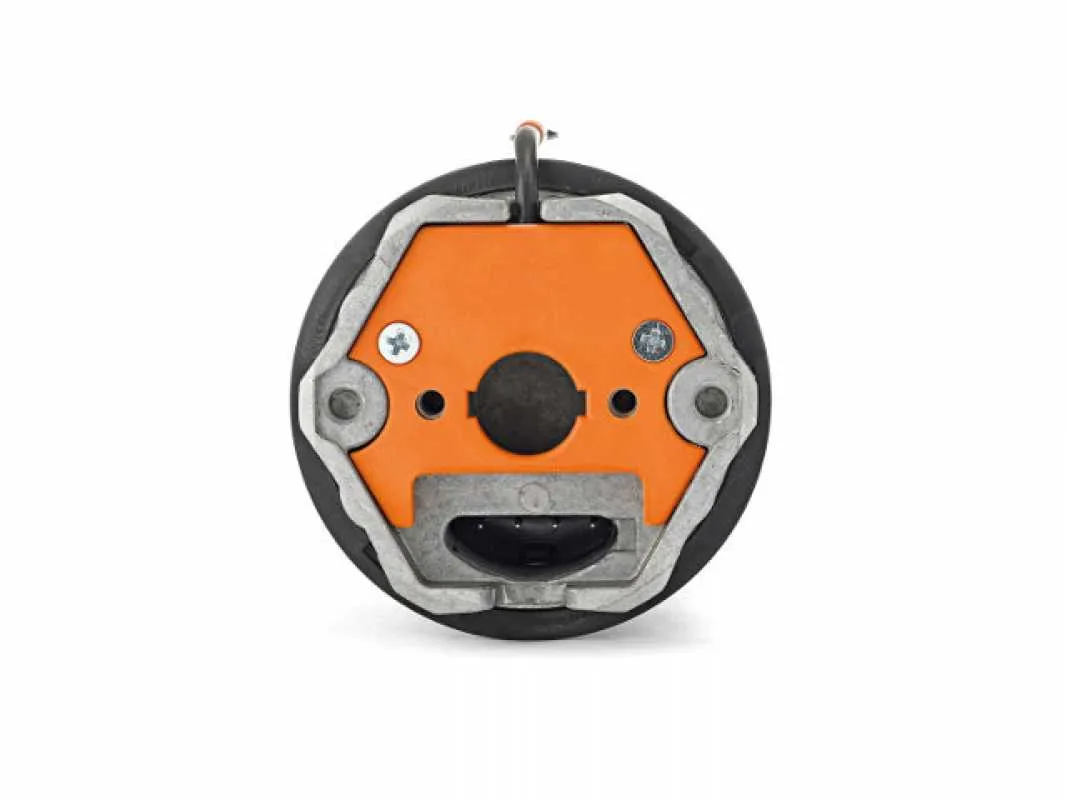

elero SunTop L-868 Funk-Markisenantrieb
Nicht mehr lieferbar
Nicht mehr Lieferbar / Nachfolgemodell ► HIER
Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft die Markise auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist die Markise festgefroren, schaltet der Antrieb ab. Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 80 Nm, in Abstufungen von 40 Nm, 60 Nm und 80 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe haben einen integrierten Funkempfänger und sind für Links- und Rechtseinbau geeignet. Wenn die Endlagen auf Anschlag eingelernt werden, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden.
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion) |
| Endlagen über Handsender einstellbar |
| Intelligente Kraftmessung |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Hausautomation
Bequem vom Sofa aus die Rollläden steuern oder das Licht bedienen, ohne mit vielen verschiedenen Fernbedienungen hantieren zu müssen - dies ist möglich mit der Steuerungstechnik von elero. Entweder mit dem Smartphone in Verbindung mit der Hausautomatisierung centeroHome oder einfach über einen Hand- Wandsender in Verbindung mit Funkempfängern für Rohrantriebe, Licht oder auch Jalousiemotore.
|
Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.
Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise - der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation sind denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| SunTop L40-868 | 40 Nm | 1,20 A | 280 Watt |
| SunTop L60-868 | 60 Nm | 1,65 A | 380 Watt |
| SunTop L80-868 | 80 Nm | 2,20 A | 490 Watt |
|
|
|
|
|

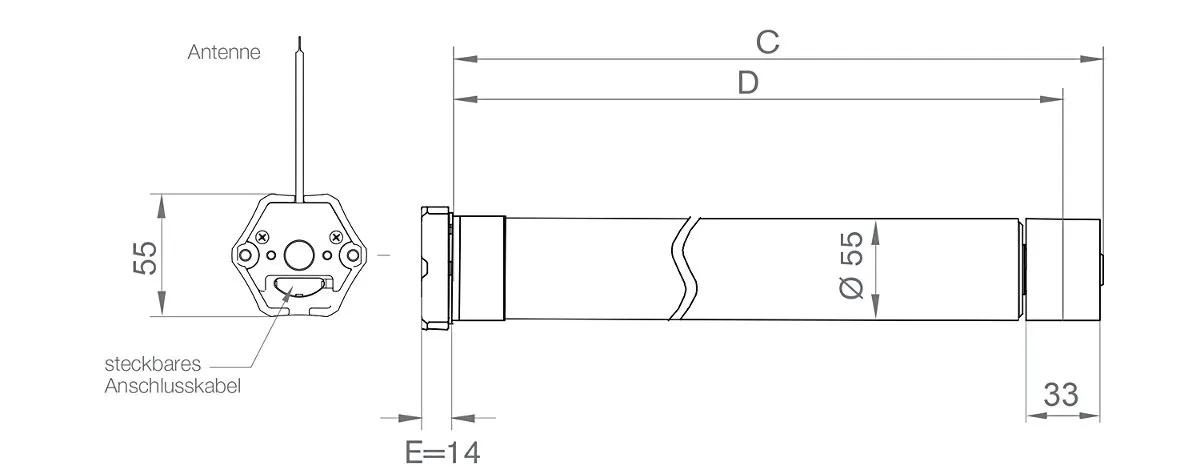

| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| SunTop L40-868 | 14 U/min | 362220006 | 575 / 558,5 mm |
| SunTop L60-868 | 14 U/min | 362320006 | 575 / 558,5 mm |
| SunTop L80-868 | 14 U/min | 362420006 | 575 / 558,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 55 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter (schwarz) |
|
| ► Typ 1 | ► Typ 4 |
| Teilkreis 48 und 60 mm (Alu) | Adapterplatte 16 x 16 mm, Höhe 22 mm |
 |
 |
| Art. Nr.: 230030001 | Art. Nr.: 233742501 |
PDF zum Ausdrucken finden Sie → HIER
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 233830101 | Art. Nr.: 230700001 | ||
|
► Typ 3 |
► Typ 4 |
||
 |
 |
||
| Art. Nr.: 233780001 | Art. Nr.: 230610001 | ||
|
► Typ 5 |
► Typ 6 |
||
 |
 |
||
| Art. Nr.: 230640001 | Art. Nr.: 230640101 |
|
► Typ 7 |
► Typ 8 |
||
 |
 |
||
| Art. Nr.: 230670001 | Art. Nr.: 230670101 |
|
► Typ 9 |
► Typ 10 |
||
 |
 |
||
| Art. Nr.: 230660001 | Art. Nr.: 230660101 |
|
► Typ 11 |
► Typ 12 |
||
 |
 |
||
| Art. Nr.: 230630001 | Art. Nr.: 230630101 | ||
|
► Typ 13 |
► Typ 14 |
||
 |
 |
||
| Art. Nr.: 230790001 | Art. Nr.: 230790101 | ||
|
► Typ 15 |
► Typ 16 |
||
 |
 |
||
| Art. Nr.: 230680001 | Art. Nr.: 230600001 | ||
|
► Typ 17 |
► Typ 18 |
||
 |
 |
||
| Art. Nr.: 230710001 | Art. Nr.: 230750001 |
|
► Typ 19 |
► Typ 20 |
||
 |
 |
||
| Art. Nr.: 230740001 | Art. Nr.: 230730001 |
|
► Typ 21 |
► Typ 22 |
||
 |
 |
||
| Art. Nr.: 230730101 | Art. Nr.: 230770001 |
|
► Typ 23 |
► Typ 24 |
||
 |
 |
||
| Art. Nr.: 230920001 | Art. Nr.: 230780001 |
|
► Typ 25 |
► Typ 26 |
||
 |
 |
||
| Art. Nr.: 230720001 | Art. Nr.: 230690001 |
|
► Typ 27 |
|
||
 |
|||
| Art. Nr.: 230760001 |
| bei Standardauswahl |
|---|
| 1 x elero SunTop L-868 (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.32 MB)
