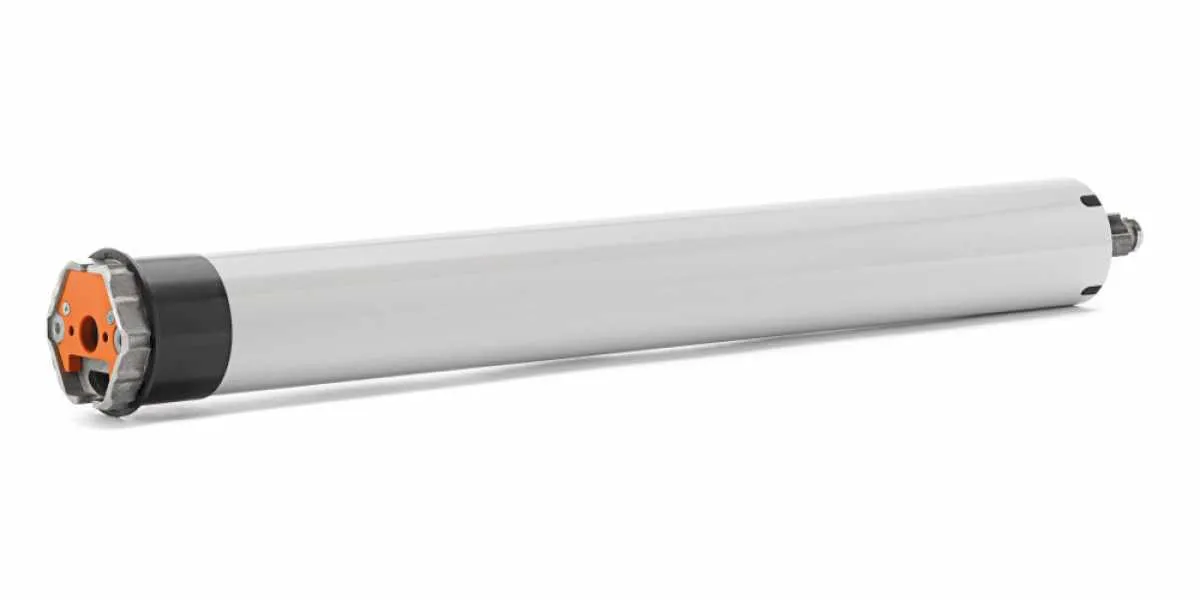

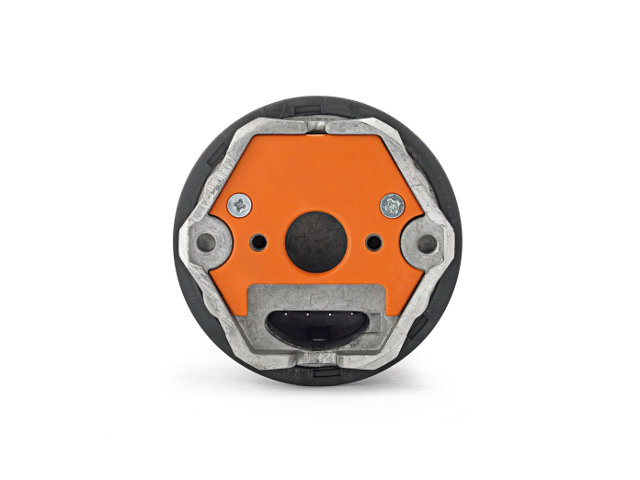

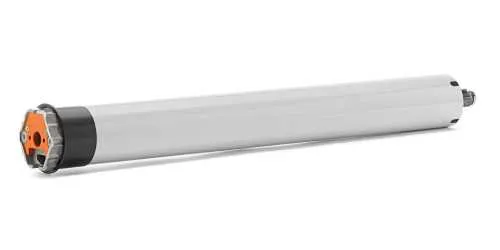

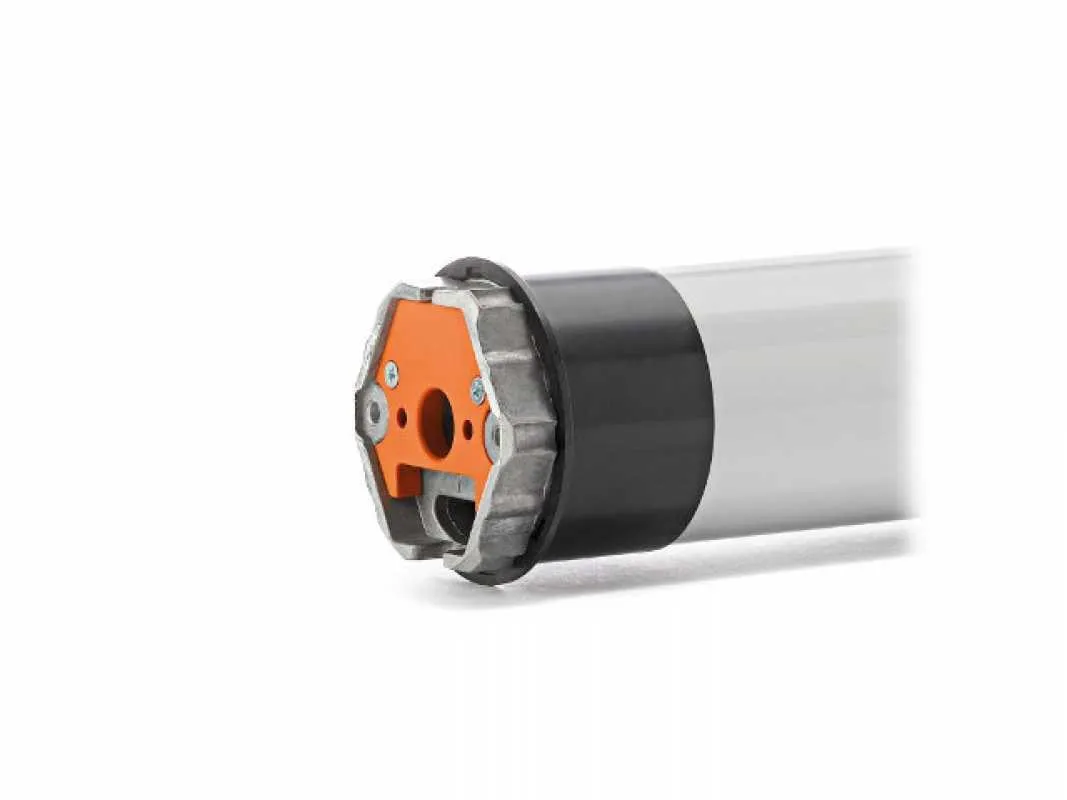

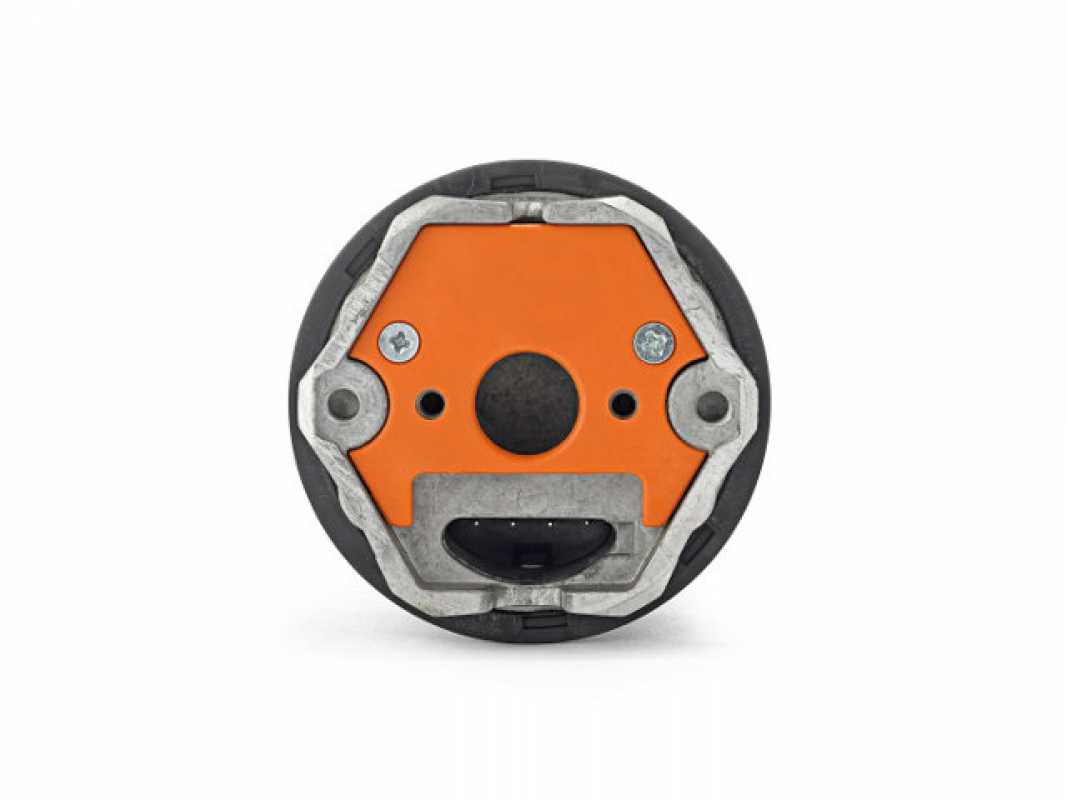

elero SunTop L Markisenantrieb

Mobile Preview: elero SunTop L Markisenantrieb

elero SunTop L Markisenantrieb

Art.Nr.:
Lieferzeit:: Nachfolgemodell verfügbar (Ausland abweichend)
Lagerbestand:: Stück

Drehmoment:

Adapterset:

Motorlager / elero:

Anschlusskabel:

ab 238,00 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt

VERSANDKOSTENFREI / Deutschland

Beschreibung

Nachfolgemodell verfügbar ► hier...

Die RevoLine-Antriebe bewegen Rollläden und Markisen mit hoher Präzision und Feingefühl. Eine Drehmomentreduzierung gewähr-leistet eine sanfte Anschlagsfahrt. Dadurch verringert sich die Krafteinwirkung und die Lebensdauer der Behänge erhöht sich. Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 80 Nm, in Abstufungen von 40 Nm, 60 Nm und 80 Nm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Intelligente Kraftmessung
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.

Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise - der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation sind denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
SunTop L40	40 Nm	1,20 A	280 Watt
SunTop L60	60 Nm	1,65 A	380 Watt
SunTop L80	80 Nm	2,20 A	490 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
SunTop L40	14 U/min	362210001	575 / 558,5 mm
SunTop L60	14 U/min	362310001	575 / 558,5 mm
SunTop L80	14 U/min	362410001	575 / 558,5 mm

Rohrdurchmesser:	\| 55 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter (schwarz)

Downloads

Bedienungsanleitung

Lieferumfang

bei Standardauswahl
1 x elero SunTop L (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Motorlager

*► Typ 1*	*► Typ 4*
Teilkreis 48 und 60 mm (Alu)	Adapterplatte 16 x 16 mm, Höhe 22 mm

Art. Nr.: 230030001	Art. Nr.: 233742501

Adapterset

PDF zum Ausdrucken finden Sie → HIER

► Typ 1 Ø 78 x 1 mm, Flachnut, MHZ	► Typ 2 Ø 78 x 1,25 mm,Rundnut Ø 78 x 1 mm, Rundnut, Döhner

Art. Nr.: 233830101		Art. Nr.: 230700001

► Typ 3 Ø 85 x 1 mm	► Typ 4 Ø 90 mm, Le-Profil Ø 89 mm, Deprat

Art. Nr.: 233780001		Art. Nr.: 230610001

► Typ 5 Ø 63 x 1,5 mm		► Typ 6 Ø 63 x 1,5 mm, 4 x M6

Art. Nr.: 230640001		Art. Nr.: 230640101

► Typ 7 Ø 70 x 1,5 mm		► Typ 8 Ø 70 x 1,5 mm, 4 x M6

Art. Nr.: 230670001		Art. Nr.: 230670101

► Typ 9 Ø 70 x 2 mm		► Typ 10 Ø 70 x 2 mm, 4 x M6

Art. Nr.: 230660001		Art. Nr.: 230660101

► Typ 11 Ø 98 x 2 mm, 100 x 3 mm Ø 101,6 x 3,6 mm		► Typ 12 Ø 98 x 2 mm, 100 x 3 mm Ø 101,6 x 3,6 mm, 4 x M6

Art. Nr.: 230630001		Art. Nr.: 230630101

► Typ 13 Ø 133 x 2,5 mm, Ø 133 x 2 mm	► Typ 14 Ø 133 x 2,5 mm, Ø 133 x 2 mm 4 x M6, + Mitnahmering T15

Art. Nr.: 230790001		Art. Nr.: 230790101

► Typ 15 Ø 67 x 1,5 mm, MHZ	► Typ 16 8-kant SW 70 SW 70 x 1,5 mm, Selve, Eckermann

Art. Nr.: 230680001		Art. Nr.: 230600001

► Typ 17 6-kant, 75 Butzbach, Mäule		► Typ 18 Ø 76 x 1,2 mm, Kittelberger, Wiral

Art. Nr.: 230710001		Art. Nr.: 230750001

► Typ 19 Ø 80 mm, Zurflüh-Feller		► Typ 20 Ø 83 x 1,5 mm

Art. Nr.: 230740001		Art. Nr.: 230730001

► Typ 21 Ø 83 x 1,5 mm, 4 x M6		► Typ 22 Ø 85 x 1,2 mm, Imbac, Griesser

Art. Nr.: 230730101		Art. Nr.: 230770001

► Typ 23 6-kant, 85 Butzbach		► Typ 24 8-kant, SWv102 x 2 mm, Alulux

Art. Nr.: 230920001		Art. Nr.: 230780001

► Typ 25 8-kant SW 114, Heroal		► Typ 26 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 230720001		Art. Nr.: 230690001

► Typ 27 Ø 128 x 1,5 mm, Alukon

Art. Nr.: 230760001

Informationen zum Hersteller

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
