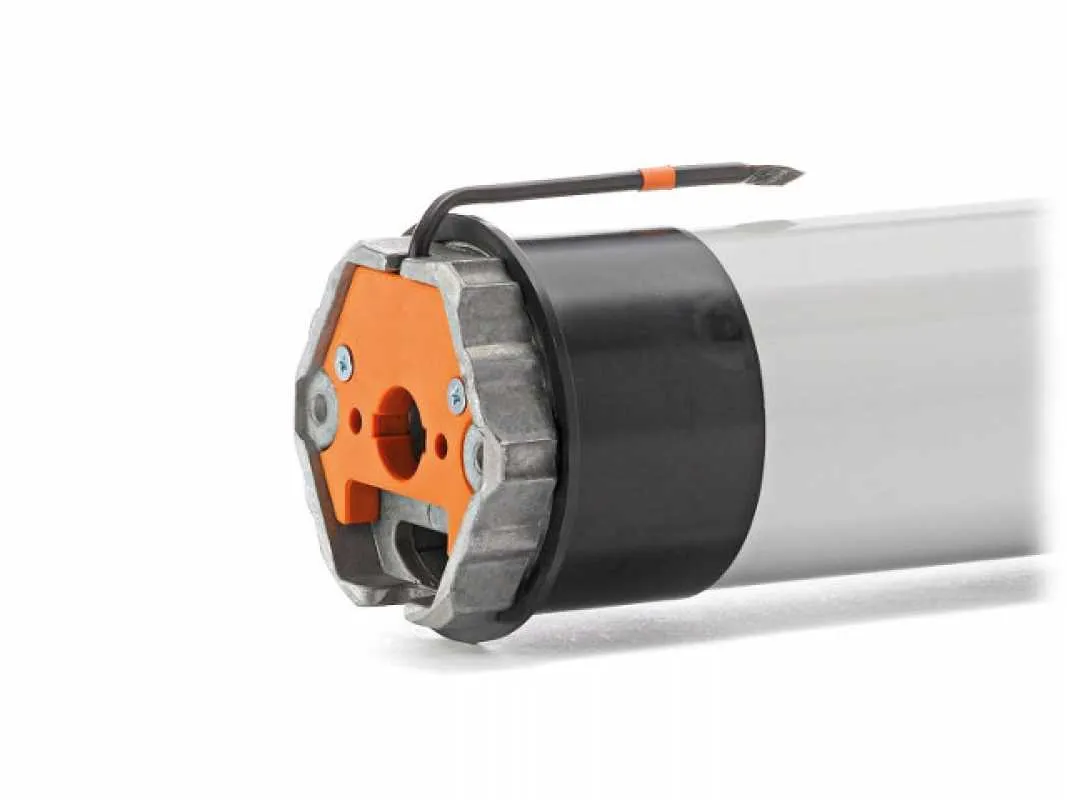

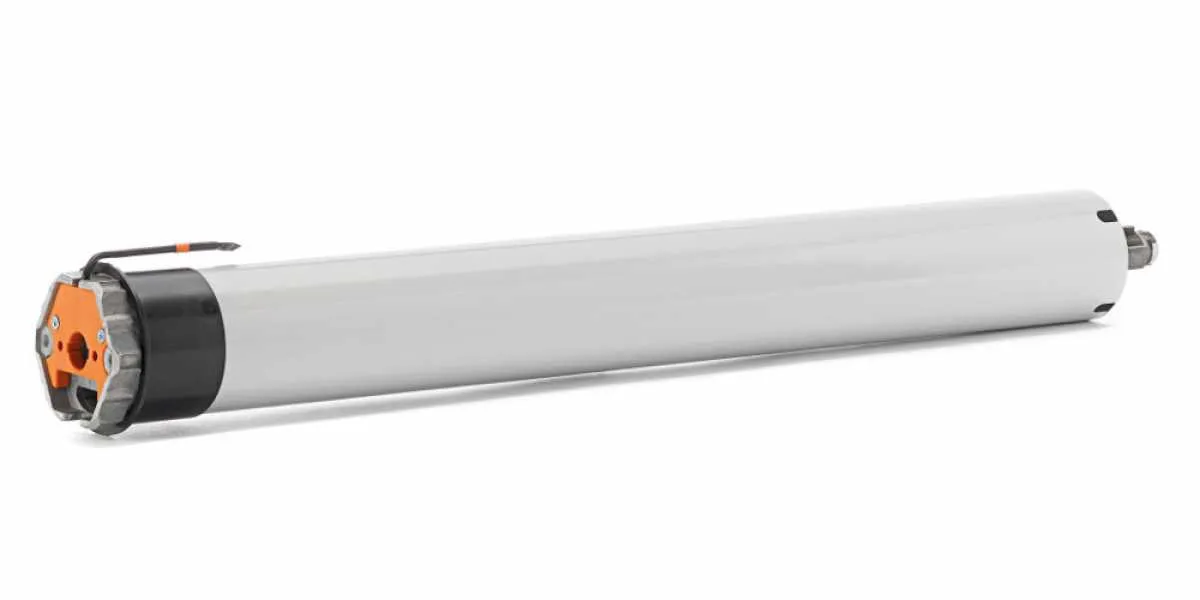

elero VariEco L-868 Funk-Markisenantrieb

Mobile Preview: elero VariEco L-868 Funk-Markisenantrieb

Nicht mehr lieferbar

elero VariEco L-868 Funk-Markisenantrieb

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: Stück

Drehmoment:

Motorlager / elero:

Adapterset:

Anschlusskabel:

ab 193,57 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt

VERSANDKOSTENFREI / Deutschland

Beschreibung

Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 80 Nm, in Abstufungen von 40 Nm, 60 Nm und 80 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe haben einen integrierten Funkempfänger und sind für Links- und Rechtseinbau geeignet.

Produktbesonderheiten

Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Parallelschaltung nur mit Trennrelais möglich

Endlagen mechanisch einstellbar

obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
VariEco L40-868	40 Nm	1,20 A	280 Watt
VariEco L60-868	60 Nm	1,65 A	380 Watt
VariEco L80-868	80 Nm	2,20 A	490 Watt

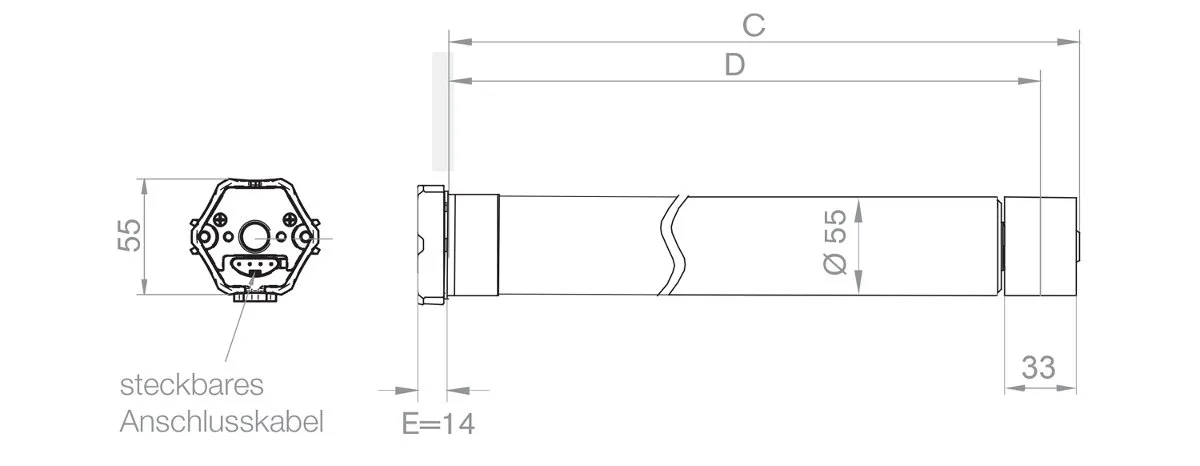

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
VariEco L40-868	14 U/min	369220106	527 / 510,5 mm
VariEco L60-868	14 U/min	369320106	586 / 569,5 mm
VariEco L80-868	14 U/min	369420106	586 / 569,5 mm

Rohrdurchmesser:	\| 55 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter (schwarz)

Motorlager

*► Typ 1*	*► Typ 4*
Teilkreis 48 und 60 mm (Alu)	Adapterplatte 16 x 16 mm, Höhe 22 mm

Art. Nr.: 230030001	Art. Nr.: 233742501

Adapterset

PDF zum Ausdrucken finden Sie → HIER

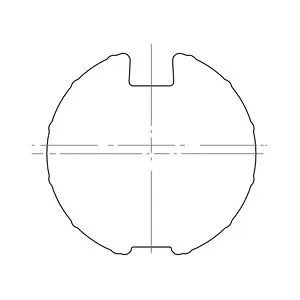

► Typ 1 Ø 78 x 1 mm, Flachnut, MHZ	► Typ 2 Ø 78 x 1,25 mm,Rundnut Ø 78 x 1 mm, Rundnut, Döhner

Art. Nr.: 233830101		Art. Nr.: 230700001

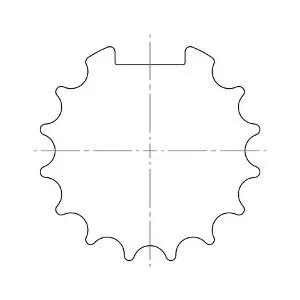

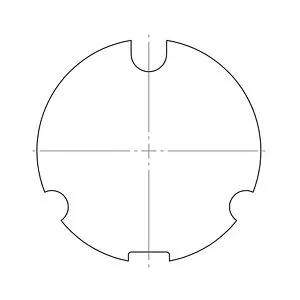

► Typ 3 Ø 85 x 1 mm	► Typ 4 Ø 90 mm, Le-Profil Ø 89 mm, Deprat

Art. Nr.: 233780001		Art. Nr.: 230610001

► Typ 5 Ø 63 x 1,5 mm		► Typ 6 Ø 63 x 1,5 mm, 4 x M6

Art. Nr.: 230640001		Art. Nr.: 230640101

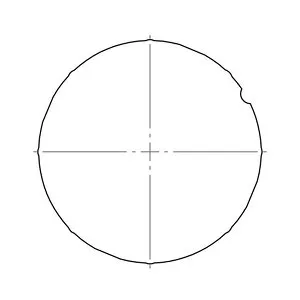

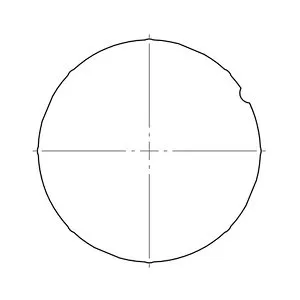

► Typ 7 Ø 70 x 1,5 mm		► Typ 8 Ø 70 x 1,5 mm, 4 x M6

Art. Nr.: 230670001		Art. Nr.: 230670101

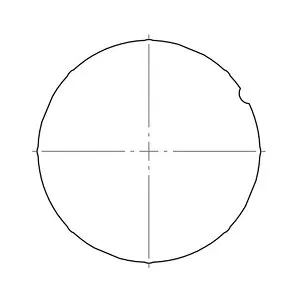

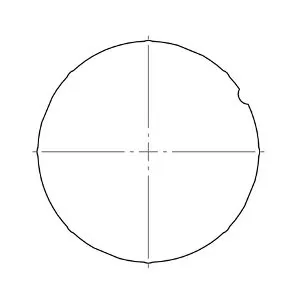

► Typ 9 Ø 70 x 2 mm		► Typ 10 Ø 70 x 2 mm, 4 x M6

Art. Nr.: 230660001		Art. Nr.: 230660101

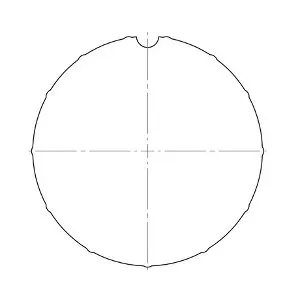

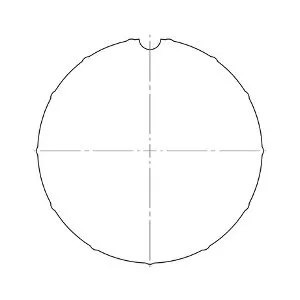

► Typ 11 Ø 98 x 2 mm, 100 x 3 mm Ø 101,6 x 3,6 mm		► Typ 12 Ø 98 x 2 mm, 100 x 3 mm Ø 101,6 x 3,6 mm, 4 x M6

Art. Nr.: 230630001		Art. Nr.: 230630101

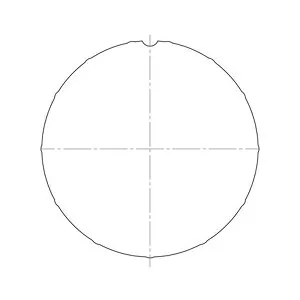

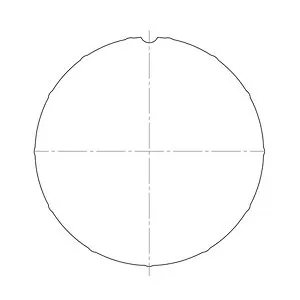

► Typ 13 Ø 133 x 2,5 mm, Ø 133 x 2 mm	► Typ 14 Ø 133 x 2,5 mm, Ø 133 x 2 mm 4 x M6, + Mitnahmering T15

Art. Nr.: 230790001		Art. Nr.: 230790101

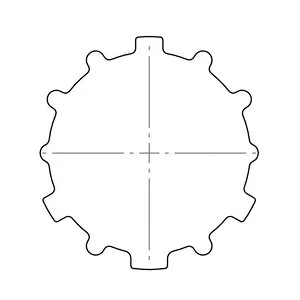

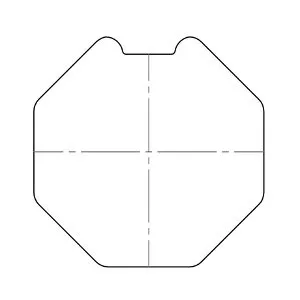

► Typ 15 Ø 67 x 1,5 mm, MHZ	► Typ 16 8-kant SW 70 SW 70 x 1,5 mm, Selve, Eckermann

Art. Nr.: 230680001		Art. Nr.: 230600001

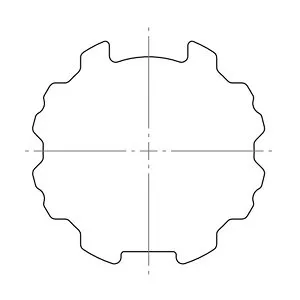

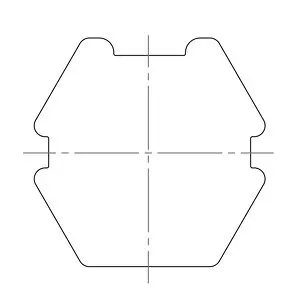

► Typ 17 6-kant, 75 Butzbach, Mäule		► Typ 18 Ø 76 x 1,2 mm, Kittelberger, Wiral

Art. Nr.: 230710001		Art. Nr.: 230750001

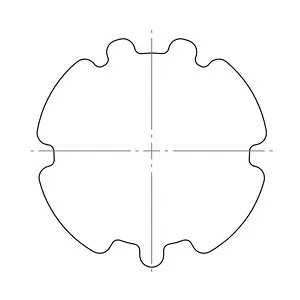

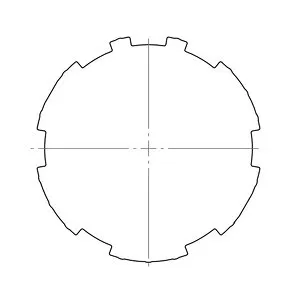

► Typ 19 Ø 80 mm, Zurflüh-Feller		► Typ 20 Ø 83 x 1,5 mm

Art. Nr.: 230740001		Art. Nr.: 230730001

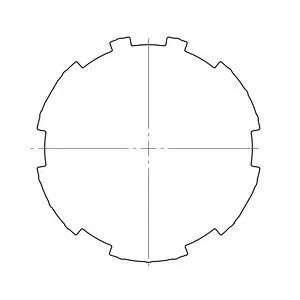

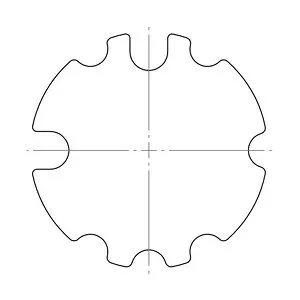

► Typ 21 Ø 83 x 1,5 mm, 4 x M6		► Typ 22 Ø 85 x 1,2 mm, Imbac, Griesser

Art. Nr.: 230730101		Art. Nr.: 230770001

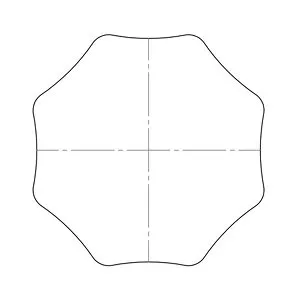

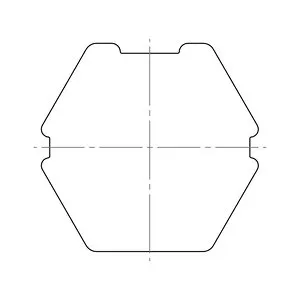

► Typ 23 6-kant, 85 Butzbach		► Typ 24 8-kant, SWv102 x 2 mm, Alulux

Art. Nr.: 230920001		Art. Nr.: 230780001

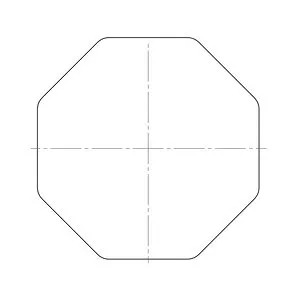

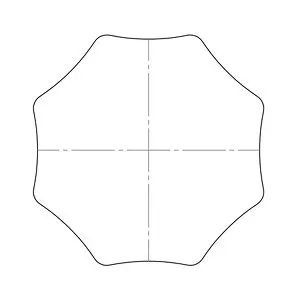

► Typ 25 8-kant SW 114, Heroal		► Typ 26 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 230720001		Art. Nr.: 230690001

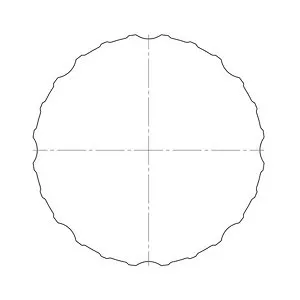

► Typ 27 Ø 128 x 1,5 mm, Alukon

Art. Nr.: 230760001

Lieferumfang

bei Standardauswahl
1 x elero VariEco L-868 (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.84 MB)

Informationen zum Hersteller / Produktsicherheit

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
