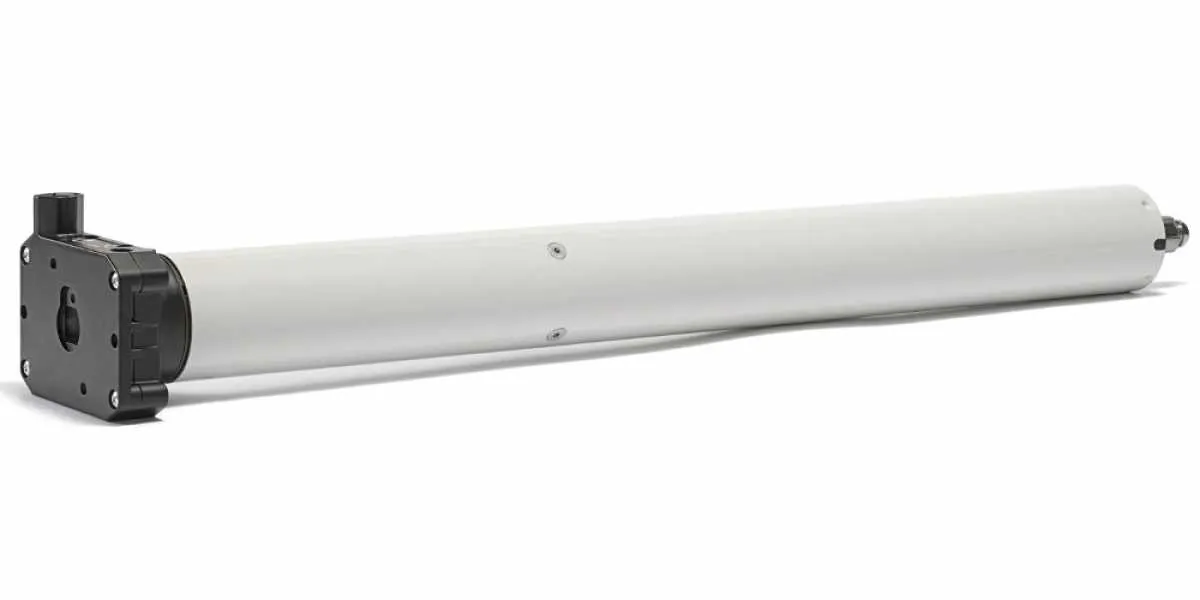

elero VariEco L NHK Rohrantrieb mit Nothandkurbel

Mobile Preview: elero VariEco L NHK Rohrantrieb mit Nothandkurbel

elero VariEco L NHK Rohrantrieb mit Nothandkurbel

Art.Nr.:
Lieferzeit:: (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: mechanisch einstellbar

Drehmoment:

Anschlusskabel:

Adaptersets:

Motorlager / elero:

Montagebeutel:

Zubehör optional wählbar:

ab 246,65 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

Diese Antriebe bieten eine optimale Bedienung von Toren, Rollläden und Markisen.Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Die kompakte Bauform der Rohrantriebe ist für beengte Bauverhältnisse bestens geeignet und kann auch für Anrollsysteme eingesetzt werden. Selbst die Endlageneinstellung wird mit der Nothandkurbel nicht verändert. Die Antiebe Typ 11/4 NHK (Art. Nr: 310810004) und Typ 11/6 NHK (Art. Nr.: 310610005) ist nicht mehr lieferbar. Als Alternative kann dieser Antrieb verbaut werden. Zu beachten ist das Sie beim Umbau vom Typ11 auf den VariEco L NHK ein neues Adapterset benötigen.

Endlageneinstellung

Endposition	feste Position	Drehmoment	Selbstlernend

oben

unten

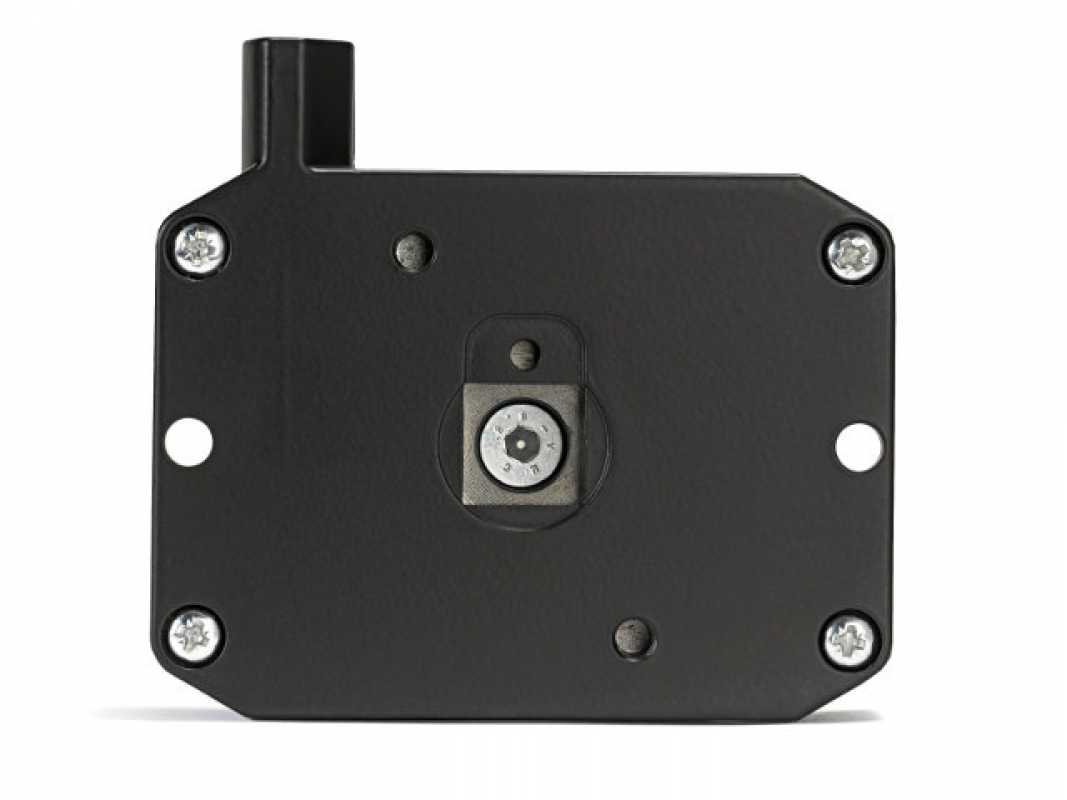

Hinweis zum Austausch eines vorhandenen Typ 11 NHK

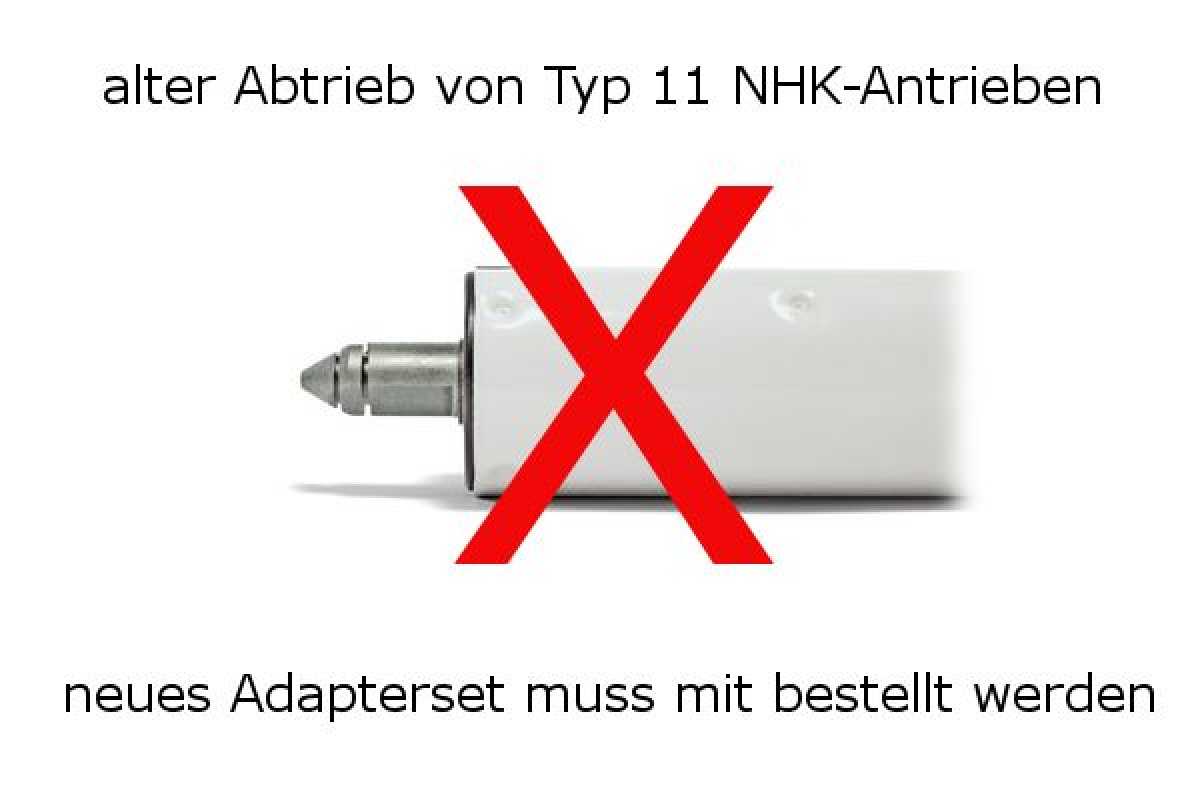

Bitte stellen Sie sicher, dass Sie zum Austausch des Motors kein neues Adapterset benötigen. Die letzte Baureihe des Typ 11 NHK besitzt einen RevoLine-Abtrieb. Die älteren Antriebe Typ 11 NHK haben einen Vierkant als Abtrieb. Demnach passt der alte Mitnehmer nicht mehr auf den neuen Motor (bestellen Sie in diesem Fall ein neues Adapterset mit dazu).

Technische Daten

Konformitätsserklärung

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
VariEco L40 NHK	40 Nm	1,45 A	333 Watt
VariEco L60 NHK	60 Nm	1,55 A	356 Watt
VariEco L80 NHK	80 Nm	1,80 A	415 Watt
VariEco L100 NHK	100 Nm	1,70 A	390 Watt
VariEco L120 NHK	120 Nm	2,00 A	460 Watt

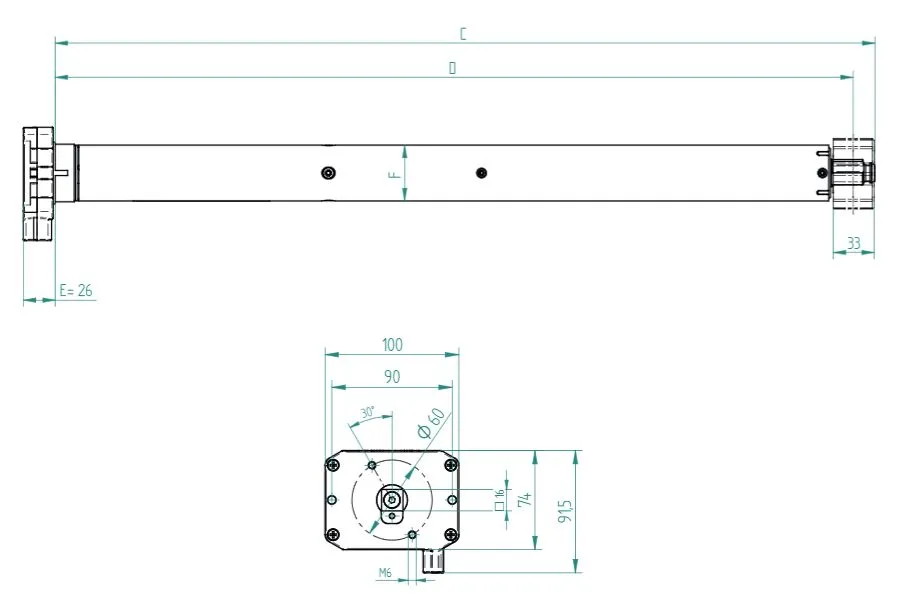

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
VariEco L40 NHK	14 U/min	neu 369250002 alt 369250001	730 / 713 mm
VariEco L60 NHK	14 U/min	neu 369350002 alt 369350001	730 / 713 mm
VariEco L80 NHK	14 U/min	369450001	760 / 743 mm
VariEco L100 NHK	11 U/min	369550001	760 / 743 mm
VariEco L120 NHK	11 U/min	369650001	760 / 743 mm

Rohrdurchmesser:	\| 59 mm	Endschalterbereich:	\| 29 Umdrehungen
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Motorlager

*► Typ 1*	*► Typ 2*
Montageplatte	Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern

Art. Nr.: 238000001	Art. Nr.: 236870501

*► Typ 3*	*► Typ 4*
Montageplatte für Blendkappe	Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant)

Art. Nr.: 234570001	Art. Nr.: 238330001

Adapterset

PDF zum Ausdrucken finden Sie → HIER

Weitere einzeln bestellbare Adaptersets finden Sie HIER.

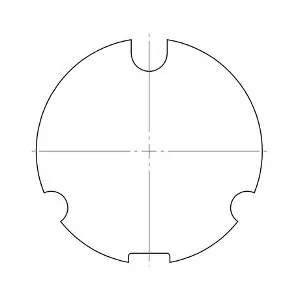

► Typ 1 Ø 78 x 1 mm, MHZ	► Typ 2 Ø 85 x 1,0 mm

Art. Nr.: 220240001		Art. Nr.: 220380001

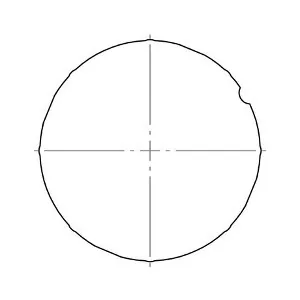

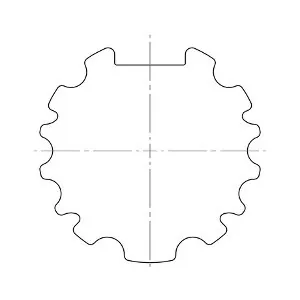

► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat	► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6

Art. Nr.: 220230001		Art. Nr.: 220250001

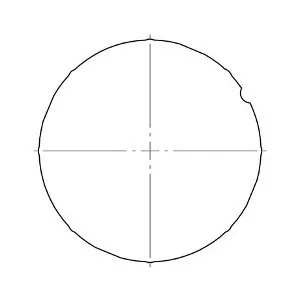

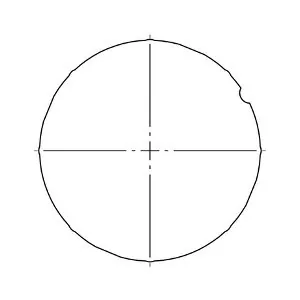

► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6		► Typ 6 Ø 70 x 2 mm, mit 4 x M6

Art. Nr.: 220260001		Art. Nr.: 220270001

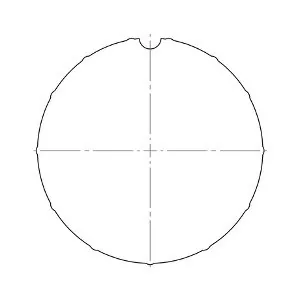

► Typ 7 Ø 98 x 2 mm, mit 4 x M6		► Typ 8 Ø 102 x 2 mm, mit 4 x M6

Art. Nr.: 220220001		Art. Nr.: 220210001

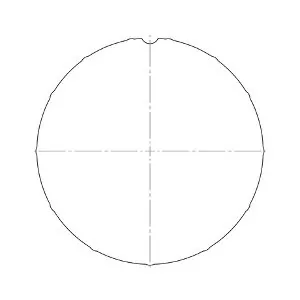

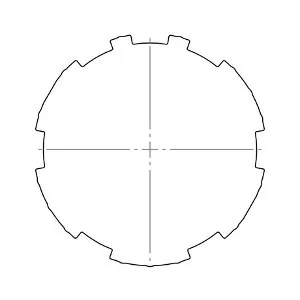

► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6	► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6

Art. Nr.: 220310001		Art. Nr.: 220360001

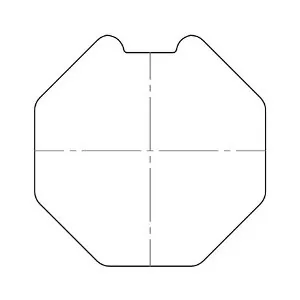

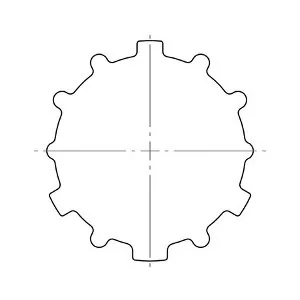

► Typ 11 Ø 67 x 1,5 mm, MHZ		► Typ 12 8-kant, SW 70 Selve, Eckermann, Roma

Art. Nr.: 131170901		Art. Nr.: 220200001

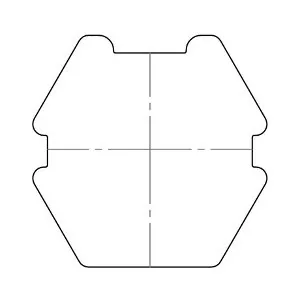

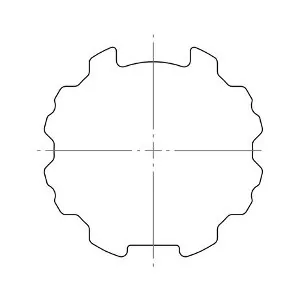

► Typ 13 6-kant, 75 Butzbach, Mäule	► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral

Art. Nr.: 220290001		Art. Nr.: 220330001

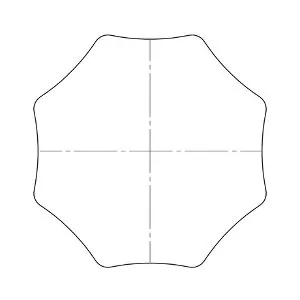

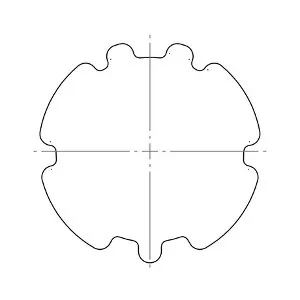

► Typ 15 ZF 80, Zurflüh-Feller	► Typ 16 8-kant SW 102 x 2,0 mm Alulux

Art. Nr.: 220320001		Art. Nr.: 220350001

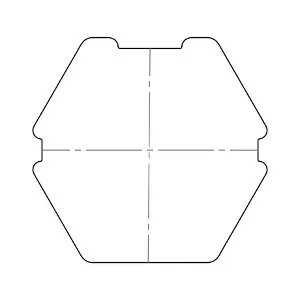

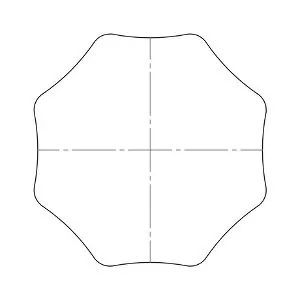

► Typ 17 6-kant, 85 Butzbach		► Typ 18 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 220370001		Art. Nr.: 220280001

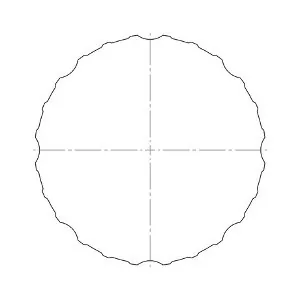

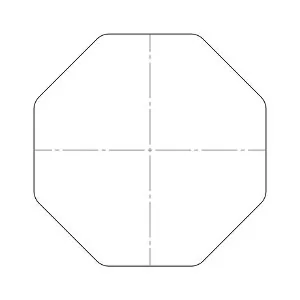

► Typ 19 Ø 128 x 1,5 mm, Alukon		► Typ 20 8-kant, SW 114 Heroal

Art. Nr.: 220340001		Art. Nr.: 220300001

Optionale Produkte

7 mm 6kant mit Markisenöse / 180 mm Art. Nr.: 237710002 / 460 mm Art. Nr.: 237710102 / 600 mm Art. Nr.: 237710301

Montagebeutel NHK | 231620201

Lieferumfang

bei Standardauswahl
1 x elero VariEco L NHK (Drehmoment nach Wahl)
° Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) ° im Lieferumfang befindet sich keine Kurbel und keine Kurbelöse

Dokumente

Betriebs- und Montageanleitung (1.08 MB)

Informationen zum Hersteller / Produktsicherheit

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
