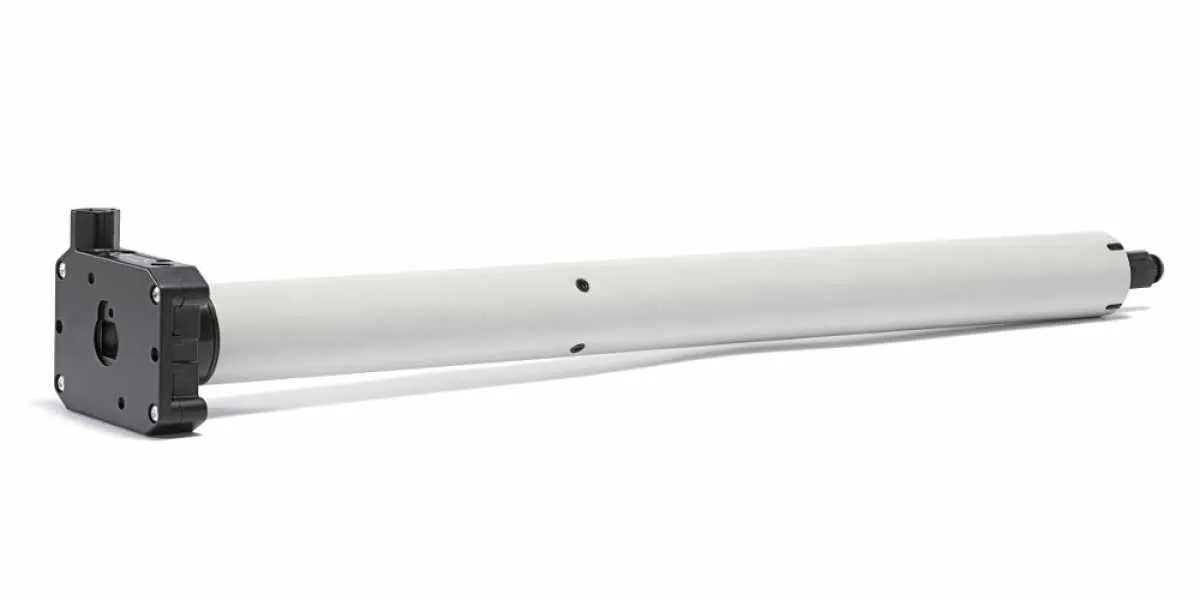

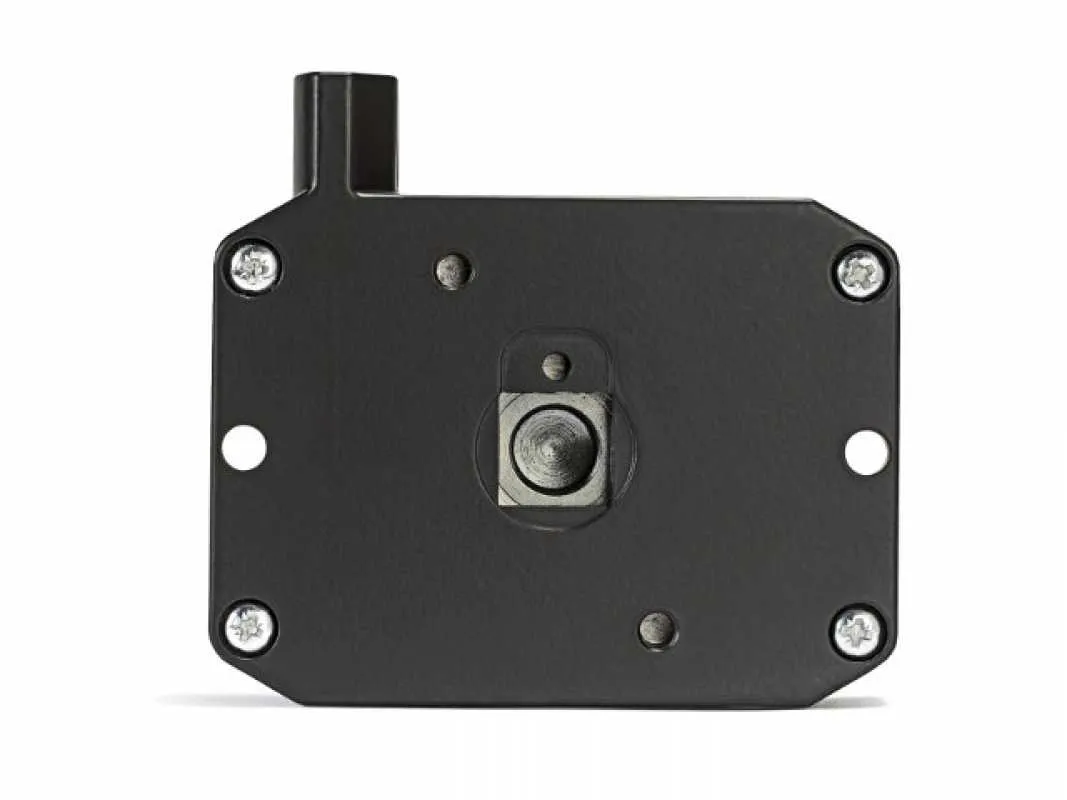

elero VariEco M NHK Rohrantrieb mit Nothandkurbel
Diese elero VariEco NHK Antriebe bieten eine optimale Bedienung von Toren, Rollläden und Markisen. Bezeichnend sind die ausgewogenen Drehmomente von 20 bis 50 Nm. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Die kompakte Bauform der Rohrantriebe ist für beengte Bauverhältnisse bestens geeignet und kann auch für Anrollsysteme eingesetzt werden. Selbst die Endlageneinstellung wird mit der Nothandkurbel nicht verändert.
Produktbesonderheiten
 Endlagen über Einstellhilfe einstellbar (im Lieferumfang) |
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar |
Wichtig:
Der VariEco M NHK ist der Nachfolger des elero Rohrantriebs Typ 9 NHK. Beim Austausch ist unbedingt zu beachten das Sie die alten Adapter und Mitnehmer nicht weiter Verwenden können, da diese nicht kompatibel sind. Beim Austausch bestellen Sie deshalb bitte den passenden Adapter und Mitnehmer für Ihre vorhandene Welle mit.
Lieferumfang
| bei Standardauswahl |
|---|
| 1 x elero VariEco M NHK (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| ° Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) ° im Lieferumfang befindet sich keine Kurbel und keine Kurbelöse |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| VariEco M20 NHK | 20 Nm | 0,90 A | 200 Watt |
| VariEco M30 NHK | 30 Nm | 0,90 A | 200 Watt |
| VariEco M40 NHK | 40 Nm | 1,05 A | 242 Watt |
| VariEco M50 NHK | 50 Nm | 1,30 A | 300 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| VariEco M20 NHK | 14 U/min | 348330001 | 661 / 639 mm |
| VariEco M30 NHK | 14 U/min | 348430001 | 651 / 629 mm |
| VariEco M40 NHK | 14 U/min | 348530001 | 681 / 659 mm |
| VariEco M50 NHK | 14 U/min | 348630001 | 681 / 659 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |
| Montageplatte | Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern |
 |
 |
| Art. Nr.: 238000001 | Art. Nr.: 236870501 |
| ► Typ 3 | ► Typ 4 |
| Montageplatte für Blendkappe | Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant) |
 |
 |
| Art. Nr.: 234570001 | Art. Nr.: 238330001 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Montagebeutel NHK | 231620201
- Betriebs- und Montageanleitung (1.08 MB)
