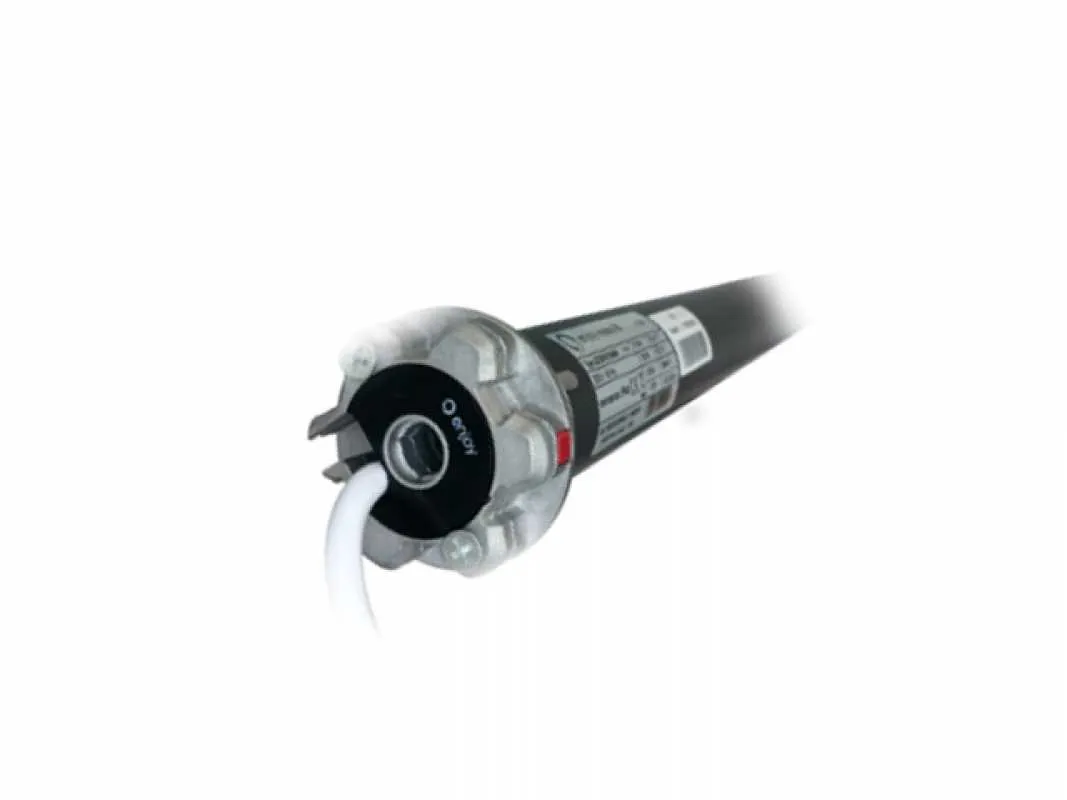

enjoy motors Markisenmotor JE50/40R4AW-N
Der elektronische Funkmotor JE50 R4-AWNING (eRS4) ist sowohl für offene Markisenanlagen, als auch für Kassettenmarkisen geeignet.
Spezielle Funktionen für Markisen:
- Automatische Einstellung des oberen Endlagenpunktes
- Markisenschwingungssensor oder Sonnen-Windwächter einlernbar
- Einstellbares kraftreduziertes Einfahren des Behanges
- Alternativ für offene Markisenanlagen ist eine manuelle Einstellung beider Endlagen möglich
- Automatische Tuchstraffung nach dem Ausfahren
- Abschaltbare Sonnenschutzfunktion über Handsender
Grundeigenschaften:
- Elektronische Endschalter mit integriertem Empfänger Rolling Code System.
- Frequenz 433,92 MHz
- Einfache Programmierung der Endlagen über Sender
- Zwischenposition leicht programmierbar
- Programmierung neuer Sender über den Master-Sender
| Motortyp | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|
| JE50/40R4AW-N | 40 Nm | 13 U/Min | 570 mm | 0,95 A | 226 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 45 mm | 230/50 V Hz | IP44 | 2,45 m |
| ► Typ 1 | |
| Markisen- und Universallager ohne Gewinde | |
 |
 |
|
Seitlicher Platzbedarf bis Behangbeginn
|
| 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
| Art. Nr.: 9910009 (Somfy) | Art. Nr.: ML5103 (enjoy, kleine Öse) |
Abmessungen und Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
Wichtig: Die angegebenen Wellendurchmesser beziehen sich immer auf den Außendurchmesser der Tuchwelle.
Die Abbildungen zeigen oben die Wellenadapter und unten die Tuchwelle.
Wichtig: Die angegebenen Wellendurchmesser beziehen sich immer auf den Außendurchmesser der Tuchwelle.
Die Abbildungen zeigen oben die Wellenadapter und unten die Tuchwelle.

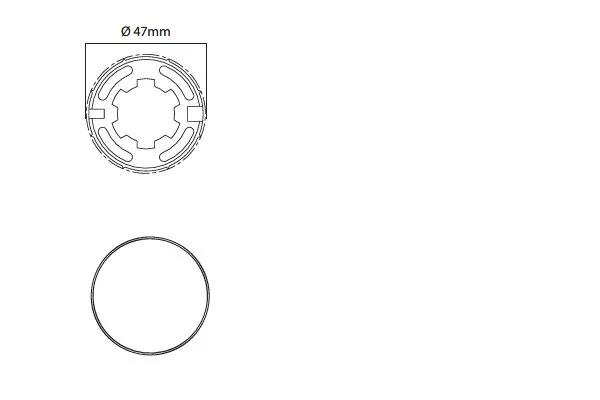

Rundwelle Ø 50 mm | Typ 1 |
Rundwelle Ø 60 mm | Typ 2 |
||
 |
  |
||

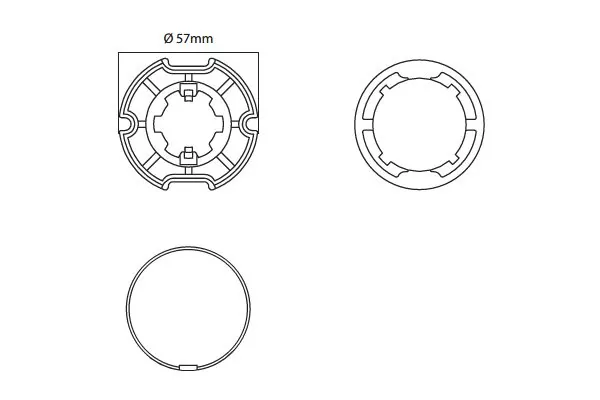

| Adapterset A50 - MA5050 | Adapterset A60 - MA5060 |

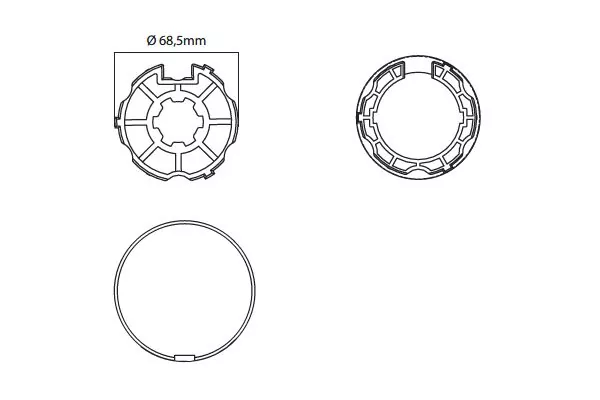

Rundwelle Ø 70 mm | Typ 3 |

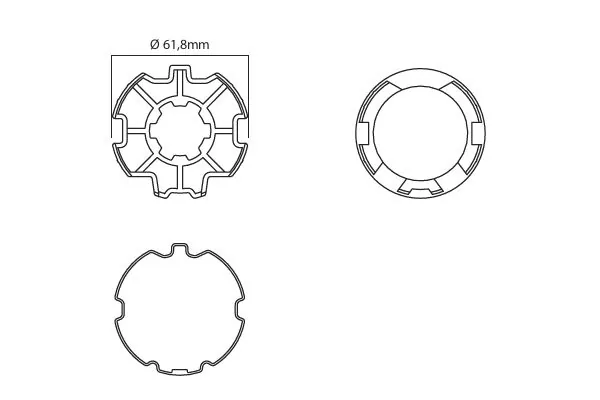

Profilwelle Ø 65 mm | Typ 4 |
||
 |
 |
||
| Adapterset A70 - MA5070 | Adapterset E65 - MA5365 |

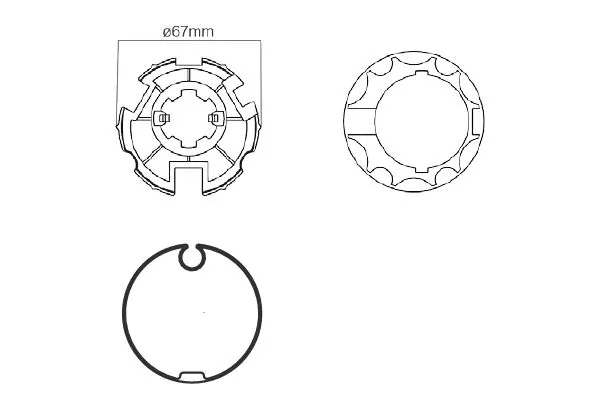

Nutwelle Ø 70 mm | Typ 5 |
Nutwelle Ø 74 mm | Typ 6 |
|
 |
 |
|

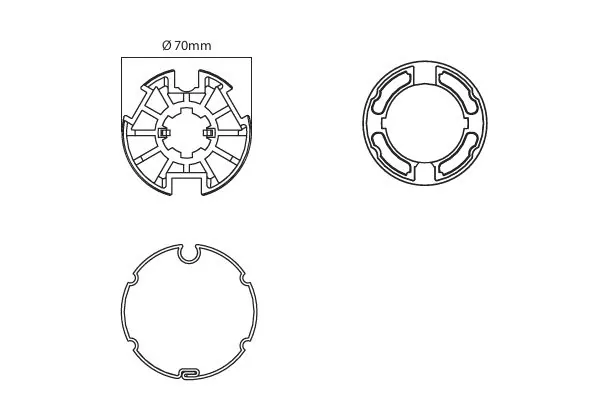

| Adapterset M70R-2 - MA5270 | Adapterset M74 - MA5274 | |
Nutwelle Ø 78 mm | Typ 7 |

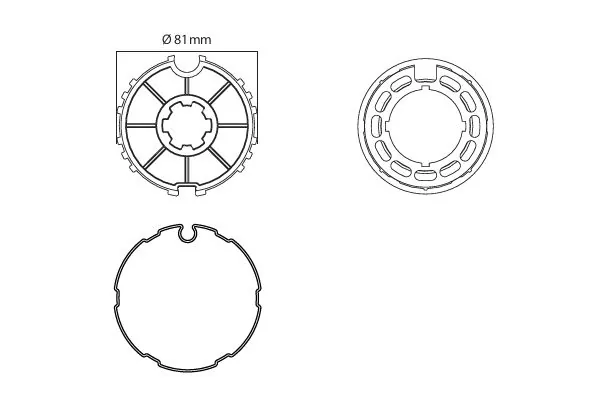

Nutwelle Ø 85 mm | Typ 8 |
||
 |
 |
||

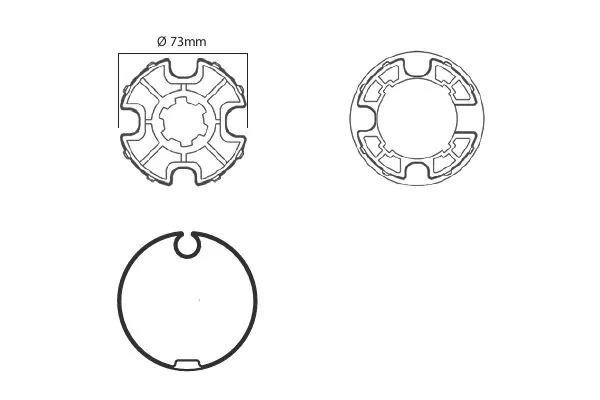

| Adapterset M78 - MA5278 | Adapterset M85 - MA5285 |
Profilwelle Ø 63 mm | Typ 9 |

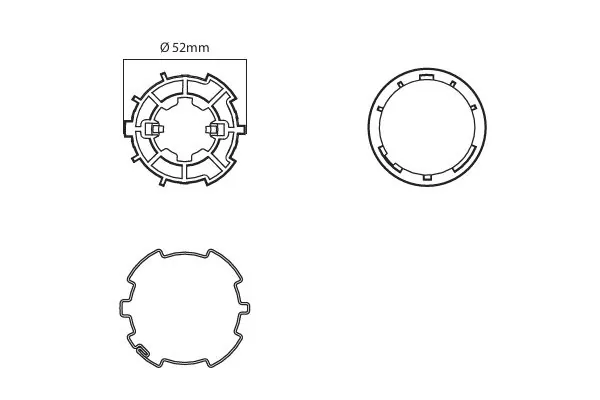

Profilwelle Ø 54 mm | Typ 10 |
||
 |
 |
||
| Adapterset M63 - MA5364 | Adapterset ZF54 - MA5354 |

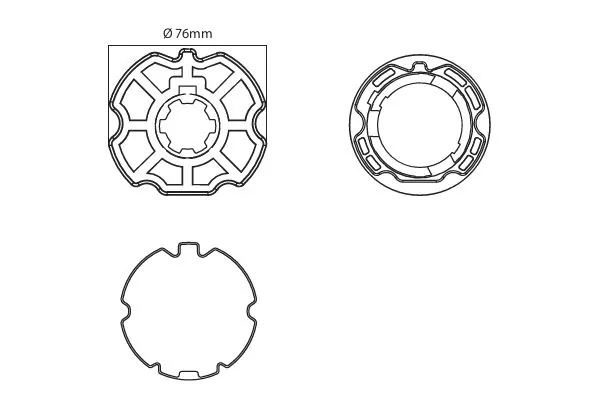

Profilwelle Ø 80 mm | Typ 11 |
|
||
 |
|||
| Adapterset ZF80 - MA5380 |
bei Standardauswahl
1 x Rohrmotor JE50/40R4AW-N
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Bedienungsanleitung
Apterset und Motorlager nicht im Standard-Lieferumfang enthalten.
- Bedienungsanleitung (1.08 MB)
