enjoy motors Markisenmotor JE50 FCH

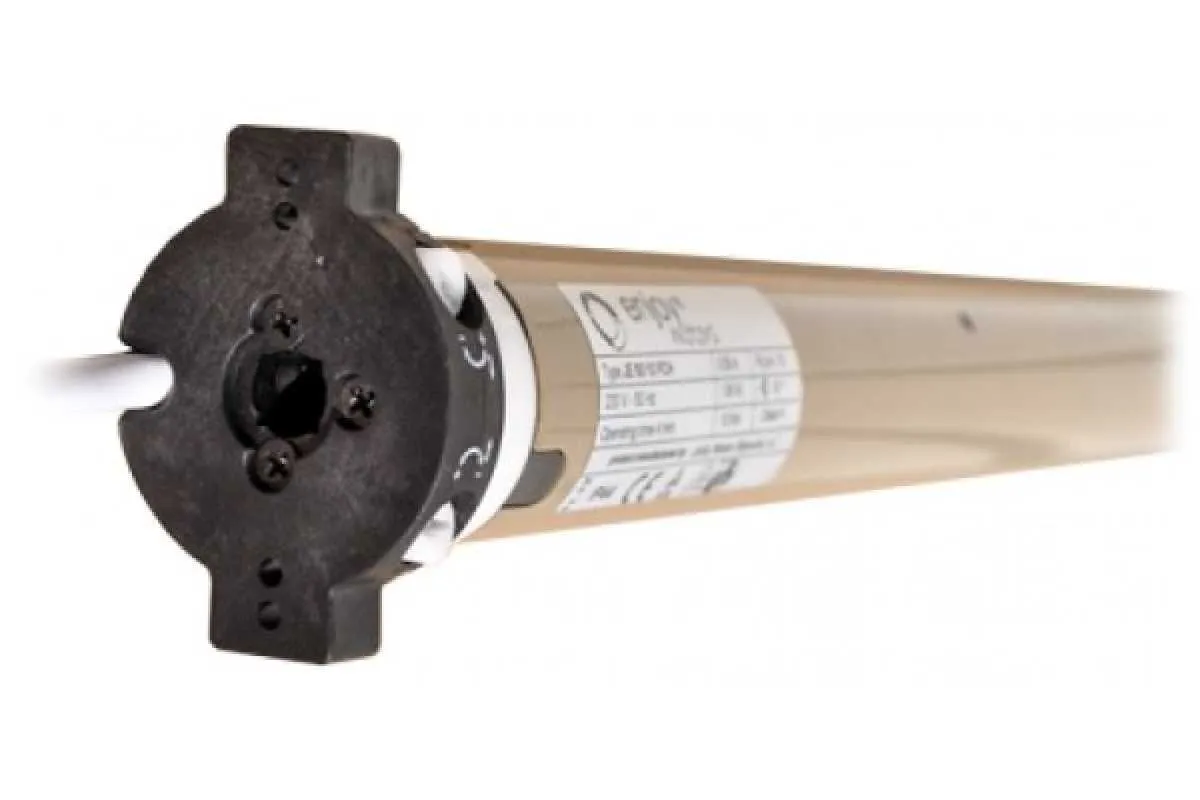

Der Rohrmotor JE50 FCH (Nachfolger des jolly JM 50/ ...) ist ein universeller Antrieb, der in Rollladen- und Beschattungsanlagen eingesetzt werden kann. Hergestellt werden diese Antriebe von Jolly Motor Espana S.L. und durch die enjoy motors GmbH in Deutschland vertrieben. Die Endlageneinstellung ist einfach und wird mit der im Lieferumfang enthaltenen Einstellhilfe durchgeführt. Der Einsatz dieses Rohrmotors ist ab einer 50 mm Welle vorgesehen. Zur erleichterten Einstellung der Endpunkte habe diese Antriebe eine beidseitige Ausführung der Endlageneinstellschrauben am Motorkopf. Wenn der Motorkopf und der Abtrieb des auszutauschenden Rollladenmotors identisch ist, wird kein neues Motorlager oder Adapterset benötigt. Unsere Empfehlung ist jedoch, das Adapterset bei Erneuerung des Motors auch zu erneuern.
>>> Diesen Motor mit passenden Adaptersets für den Einsatz in einem Rollladen finden Sie ► HIER. <<<
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
 |
|
|
|
|
|
|
 unten (Fensterbank) |
|
|
|
|
|
|
|
|
Produktmerkmale JE 50 FCH Antriebe
► Nachfolger des jolly motor JM 50 FCH (Längenmaße können variieren)► Endlagen werden mit Einstellstift (im Lieferumfang enthalten) eingestellt.
► Einbau in Aufsatzkästen, Altbaukästen sowie Vorbaukästen
► Einsetzbar ab 50 mm Achtkantwelle
| Aktuelle Bezeichnung: | JE50/10FCH | JE50/20FCH | JE50/30FCH | JE50/40FCH | JE50/50FCH |
| Vorgängermodell: | JM 50/8 | JM 50/15 | JM 50/25 | JM 50/35 | JM 50/50 |
| max. Zugleistung: | 20 kg | 40 kg | 60 kg | 80 kg | 98 kg |
| Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm) | 4,5 qm | 9,5 qm | 14,0 qm | 19,0 qm | 23,5 qm |
| Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm) | 6,0 qm | 12,5 qm | 18,5 qm | 25,5 qm | 31,0 qm |

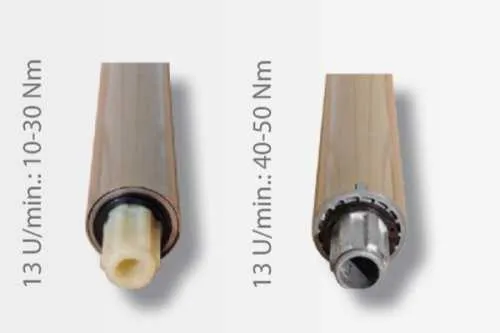

| Motortyp | Alt | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| JE50/10FCH | JM50/8FCH | 10 Nm | 13 U/Min | 490 mm | 0,59 A | 136 Watt |
| JE50/20FCH | JM50/15FCH | 20 Nm | 13 U/Min | 510 mm | 0,67 A | 155 Watt |
| JE50/30FCH | JM50/25FCH | 30 Nm | 13 U/Min | 570 mm | 0,84 A | 203 Watt |
| JE50/40FCH | JM50/35FCH | 40 Nm | 13 U/Min | 570 mm | 0,95 A | 226 Watt |
| JE50/50FCH | JM50/50FCH | 50 Nm | 13 U/Min | 570 mm | 1,06 A | 244 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 24 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 2,45 m |
bei Standardauswahl
1 x Rohrmotor JE50 FCH (Drehmoment nach Wahl)
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Einstellstift
1 x Bedienungsanleitung
| ► Typ 1 | |
|
4kt-Stift verstärkt 33mm
für Serie 50, FCH, Silver
|
Markisenlager 48/60mm, Serie 40/50
Anwendungsbereich : 10 - 70 Nm
|
|
|
|
 |
 |
|
|
|
| Art. Nr.: ML5030 | Art. Nr.: ML5046 |
Adaptersets für Rollladenwellen
|
► Typ 1 SW 50 |
|
||
 |
|||
| Art. Nr.: MA5150 |
|
► Typ 2 SW 60 |
|
|
 |
||
| Art. Nr.: MA5160 | ||
|
► Typ 3 SW 70 |
|
|
 |
||
| Art. Nr.: MA5170 | ||
Adaptersets für Markisenwellen
Abmessungen und Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
Wichtig: Die angegebenen Wellendurchmesser beziehen sich immer auf den Außendurchmesser der Tuchwelle.
Die Abbildungen zeigen oben die Wellenadapter und unten die Tuchwelle.
Wichtig: Die angegebenen Wellendurchmesser beziehen sich immer auf den Außendurchmesser der Tuchwelle.
Die Abbildungen zeigen oben die Wellenadapter und unten die Tuchwelle.
Rundwelle Ø 50 mm | Typ 1 |
Rundwelle Ø 60 mm | Typ 2 |
||
 |
  |
||
| Adapterset A50 - MA5050 | Adapterset A60 - MA5060 |
Rundwelle Ø 70 mm | Typ 3 |
Profilwelle Ø 65 mm | Typ 4 |
||
 |
 |
||
| Adapterset A70 - MA5070 | Adapterset E65 - MA5365 |
Nutwelle Ø 70 mm | Typ 5 |
Nutwelle Ø 74 mm | Typ 6 |
|
 |
 |
|
| Adapterset M70R-2 - MA5270 | Adapterset M74 - MA5274 | |
Nutwelle Ø 78 mm | Typ 7 |
Nutwelle Ø 85 mm | Typ 8 |
||
 |
 |
||
| Adapterset M78 - MA5278 | Adapterset M85 - MA5285 |
Profilwelle Ø 63 mm | Typ 9 |
Profilwelle Ø 54 mm | Typ 10 |
||
 |
 |
||
| Adapterset M63 - MA5364 | Adapterset ZF54 - MA5354 |
Profilwelle Ø 80 mm | Typ 11 |
|
||
 |
|||
| Adapterset ZF80 - MA5380 |
- Montage- Bedienungsanleitung (649.36 KB)
- Produkt-Flyer (1.11 MB)
