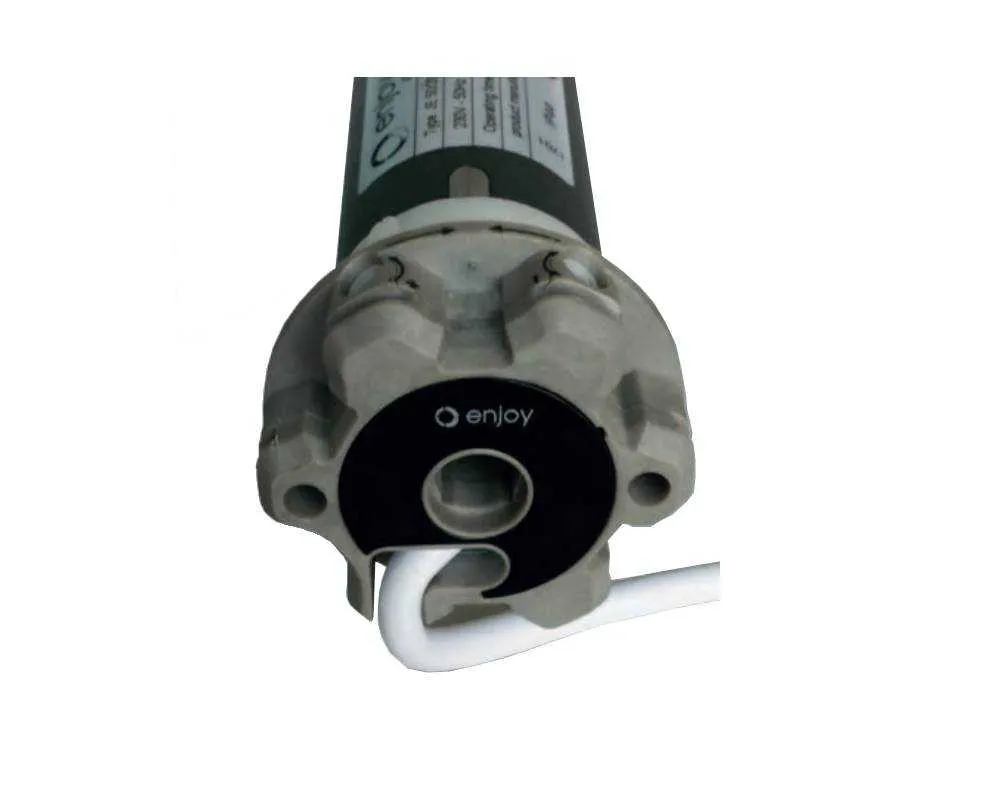

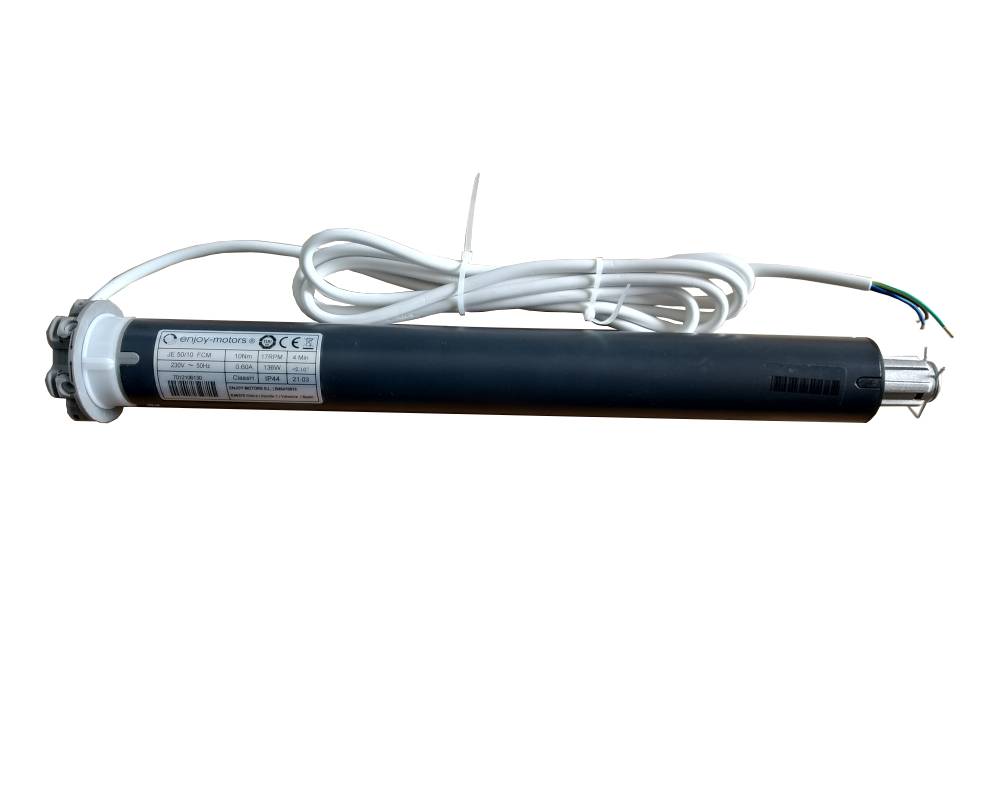

enjoy motors Rohrmotor JE50/40 ELM - N - 40Nm
Der elektroinische Rohrmotor JE50 ELM-SHUTTER ist für folgende Einsatzbereiche geeignet :
- Altbaukästen
- Fertigkästen
- Aufsatzkästen
- Vorbaurollläden
- Automatische Programmierung der Endschaltung (hierzu sind feste Wellenverbinder erforderlich).
- Sicherheitsabschaltung bei Blockierung der Welle sowie bei angefrorenem Behang
- Manuelle Programmierung der Endlagen
- Parallelschaltung von Motoren (bis 3 Stück)
Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
¹ |
|
|
|
|
|
|
 unten (Fensterbank) |
|
² |
³ |
|
|
|
|
|
¹ = Stopper an Endschiene erforderlich
² = Feste Wellenanbindungen erforderlich
³ = NUR MIT CB-KUPPLUNG
| Aktuelle Bezeichnung: | JE50/10ELMSH-N | JE50/20ELMSH-N | JE50/30ELMSH-N | JE50/40ELMSH-N | JE50/50ELMSH-N |
| max. Zugleistung: | 20 kg | 40 kg | 60 kg | 80 kg | 98 kg |
| Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm) | 4,5 qm | 9,5 qm | 14,0 qm | 19,0 qm | 23,5 qm |
| Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm) | 6,0 qm | 12,5 qm | 18,5 qm | 25,5 qm | 31,0 qm |
| Motortyp | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
| JE50/40ELMSH-N | 40 Nm | 17 U/Min | 480 mm | 0,95 A | 226 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 45 mm | 230/50 V Hz | IP44 | 2,45 m |
| ► Typ 1 | |
| Markisen- und Universallager ohne Gewinde | |
 |
 |
|
Seitlicher Platzbedarf bis Behangbeginn
|
| 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
| Art. Nr.: 9910009 (Somfy) | Art. Nr.: ML5103 (enjoy, kleine Öse) |
|
► Typ 1 SW 50 |
|
||
 |
|||
| Art. Nr.: MA5150 |
|
► Typ 2 SW 60 |
|
|
 |
||
| Art. Nr.: MA5160 | ||
|
► Typ 3 SW 70 |
|
|
 |
||
| Art. Nr.: MA5170 | ||
bei Standardauswahl
1 x Rohrmotor JE50/40 ELM - N Sternmotorkopf (Art. Nr.: JE50/40ELMSH-N)
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Bedienungsanleitung
Motorlager und Adapterset sind nicht im Standardlieferumfang
