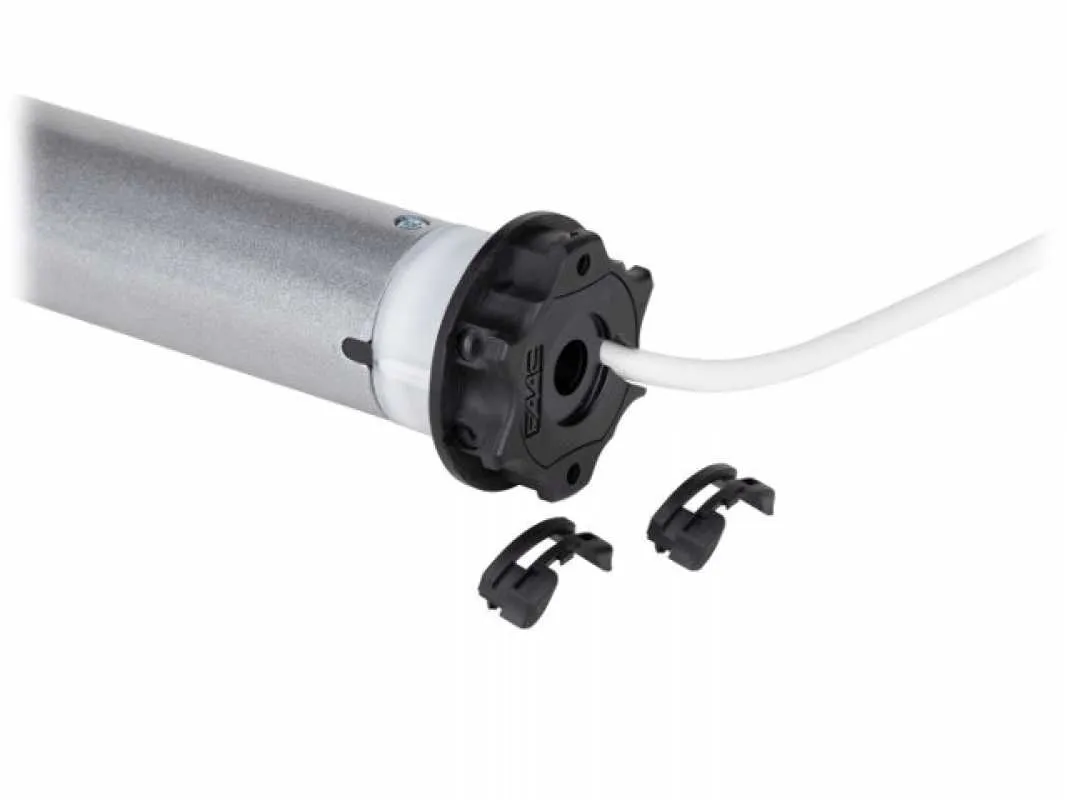

FAAC TM2 45 ERX | Funk-Rollladenmotor
Hier finden Sie das Nachfolgemodell
Die elektronischen Antriebe der Marke FAAC zeichnen sich durch eine einfache Endlageneinstellung aus und haben einen eingebauten Funkempfänger. Die Antriebe der Baureihe TM2 45 ERX haben einen Rohrdurchmesser von 45 mm und sind mit Drehmomenten von 10 Nm bis 50 Nm in den Stufen 10 Nm, 15 Nm, 25 Nm, 32 Nm, 40 Nm und 50 Nm erhältlich. Eine parallelschaltung der Antriebe ist möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black altr RR Motoren.
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die elektronischen Antriebe der Marke FAAC zeichnen sich durch eine einfache Endlageneinstellung aus und haben einen eingebauten Funkempfänger. Die Antriebe der Baureihe TM2 45 ERX haben einen Rohrdurchmesser von 45 mm und sind mit Drehmomenten von 10 Nm bis 50 Nm in den Stufen 10 Nm, 15 Nm, 25 Nm, 32 Nm, 40 Nm und 50 Nm erhältlich. Eine parallelschaltung der Antriebe ist möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black altr RR Motoren.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen TM2 Antrieben nicht kompatibel!

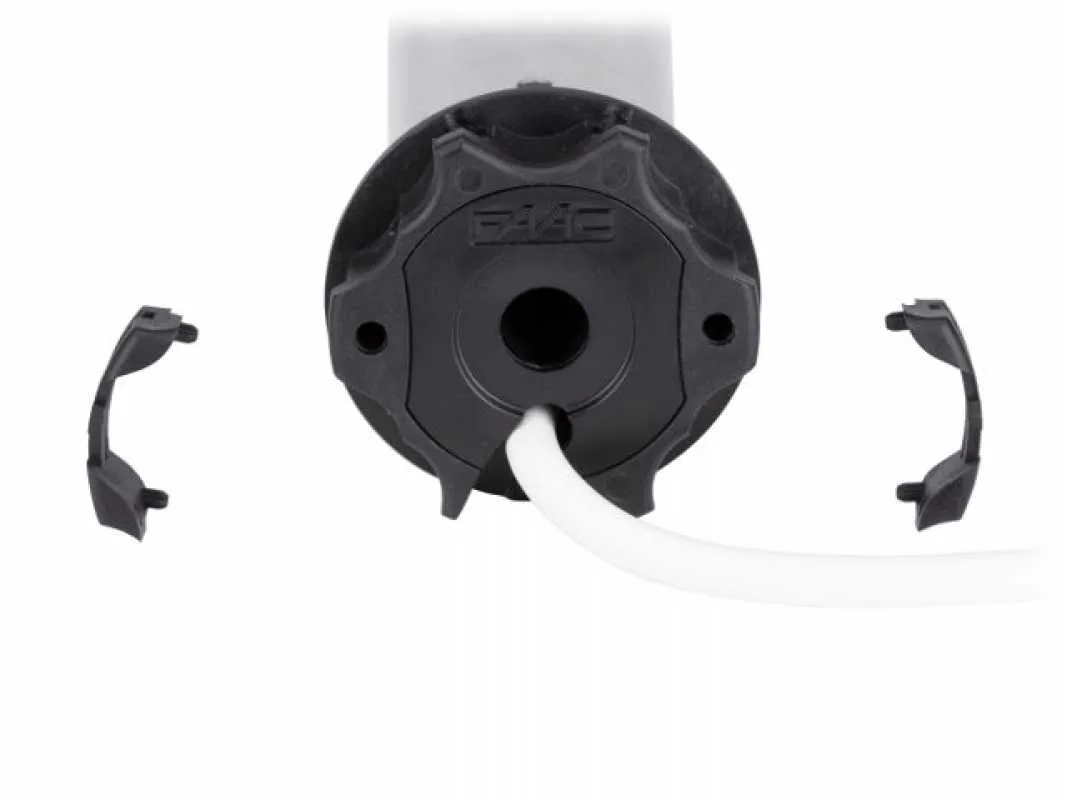

Ein Motorkopf, der in die am meisten verwendeten Motorlager passt
Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
 Mittelposition (Lüftungsposition) einstellbar |
| Schlieskraft (nur mit festen Wellenanbindungen) von 10% bis 40% einstellbar (ab Werk 20% voreingestellt) |
| Optional kann ein Taster angeschlossen werden (auf, stop, ab, stop, auf...) |
| Einfache Endlageneinstellung mit Fernbedienung |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Motorbezeichnung | Art-Nr.: | Drehmoment | Vorgänger | Max. Zugkraft | Abmessung (L1) | Stromaufnahme | Leistungsaufnahme |
| TM2 45 10/17 ERX | 144301 | 10 Nm | altr RR 08/17 | 23 kg | 546 mm | 0,70 A | 150 Watt |
| TM2 45 15/17 ERX | 144302 | 15 Nm | altr RR 15/17 | 33 kg | 546 mm | 0,80 A | 170 Watt |
| TM2 45 25/17 ERX | 144303 | 25 Nm | altr RR 25/17 | 50 kg | 586 mm | 1,00 A | 225 Watt |
| TM2 45 32/17 ERX | 144304 | 32 Nm | altr RR 30/17 | 65 kg | 586 mm | 1,10 A | 250 Watt |
| TM2 45 50/12 ERX | 144306 | 50 Nm | altr RR 45/17 | 102 kg | 586 mm | 1,25 A | 275 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 2,50 m |
| ► Typ 1 | Zum Produkt |
| TM2 45 Universallager TK 48 (max. 50 Nm) | TM2 Neubaukastenlager (max. 30 Nm) |
 |
 |
| Art. Nr.: A4506-0555S | Art. Nr.: 132306 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| zusätzlich in den Warenkorb |
zusätzlich in den Warenkorb |
||
| Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
| ► Typ 3 SW 70 | |||
 |
|||
| zusätzlich in den Warenkorb |
|||
| Art. Nr.: A4505-0502 |
| bei Standardauswahl |
|---|
| 1 x FAAC TM2 45 ERX (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (3.63 MB)
- Kurzanleitung (431.55 KB)
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
