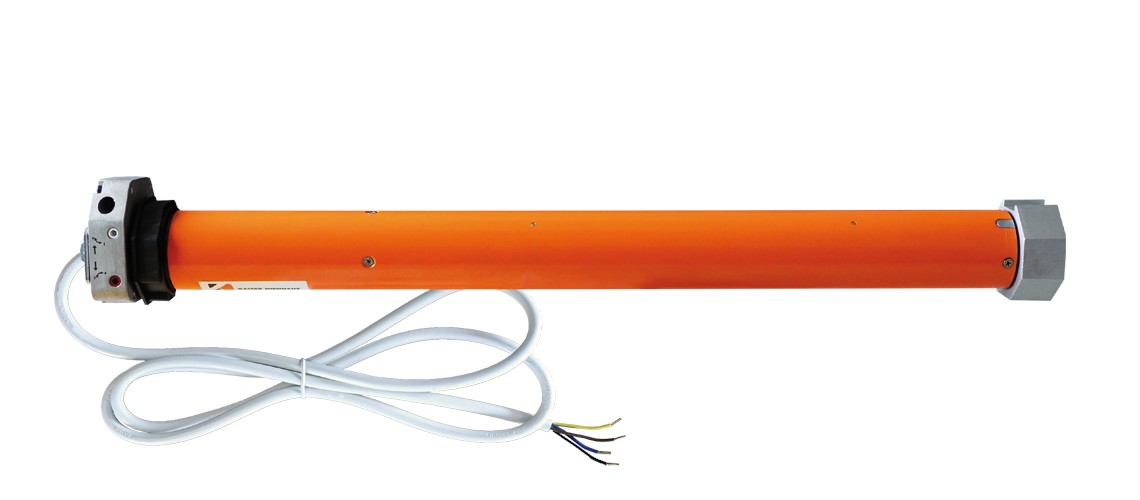

Kaiser Nienhaus Classic NHK
SERIE NHK MOTOREN MIT NOTHANDKURBELGETRIEBE
Rohrmotoren mit Nothandkurbelgetriebe und beiliegendem einsteckbarem Kurbelsechskant, mit dessen Hilfe die Motoren im Falle eines Stromausfalls manuell per Kurbelstange heraufbewegt werden können.
Highlights der Serie NHK im Überblick:
- Motoren mit manuellem Nothandkurbelgetriebe
- sehr präzise Einstellung der Endpunkte über Gewindespindeln
- mit beiliegendem Kurbelsechskant
- hohe Leistungsreserven
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
 |
|
|
|
|
|
|
 unten (Fensterbank) |
|
|
|
|
|
|
|
|
Empfehlenswert ist folgende Montagereihenfolge:
- Welle und Motor sachgerecht montieren
- Motor elektrisch anschließen
- Motor in Laufrichtung nach unten einschalten, bis der Motor am unteren Endpunkt selbstständig stoppt
- Jetzt erst den Rollladenpanzer mit der Welle verbinden
- Motor herauflaufen lassen. Sobald der Motor seine voreingestellten oberen Endpunkt erreicht (Voreinstellung ca. 3 Umdrehungen), drehen Sie die Inbusschraube, die für den oberen Endpunkt zuständig ist, in Richtung +, bis der Motor den gewünschten oberen Endpunkt erreicht hat
- Probelauf durchführen und ggf. Endlagen fein nachjustieren
Technische Daten
| Bezeichnung: | Favorit Classic - NHK | Master Classic - NHK |
|---|---|---|
| Drehmoment: | 20 Nm | 50 Nm |
| Rollladenfläche: | bis max. 5 m² | bis max. 10 m² |
| Leistungsaufnahme: | 170 Watt | 270 Watt |
| Stromaufnahme: | 0,64 A | 0,89 A |
| Geschwindigkeit: | 15 U/min. | 12 U/min. |
| Anschlusskabel: | 3 Meter (fest verbaut) | 3 Meter (fest verbaut) |
| Motorlager: | inkl. (Typ 1) | inkl. (Typ 1) |
| Adapterset: | inkl. (Typ 2 / SW 60) | inkl. (Typ 2 / SW 60) |
| Schutzklasse: | IP 44 | IP 44 |
| Motorlänge: | 550 mm | 590 mm |
Standard-Lieferumfang
1 x Classic - NHK Rohrmotor (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (fest montiert)
1 x Einstell-Inbus (biegsam)
1 x Öse mit Sechskantstab
Optional wählbare Produkte
- Adapterset | bestehend aus Adapterring und Mitnehmer
- Motorlager | zur Befestigung des Antriebs im Rollladenkasten
Diese befinden sich nicht im Standard-Lieferumfang.
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
| ► Motorlager (Typ 1) | |
|
Standard-Lieferumfang
|
|
|
|
|
 |
|
|
|
|
Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
|
► 8-kant Welle | SW 50 (Typ 1) |
|
||
 |
|||
| Art. Nr.: 211260 |
|
► 8-kant Welle | SW 60 (Typ 2) |
|
|
 |
||
| Art. Nr.: 211110 | ||
|
► 8-kant Welle | SW 70 (Typ 3) |
|
|
 |
||
| Art. Nr.: 211210 | ||
- Bedienungsanleitung (421.09 KB)
