Kaiser Nienhaus Mercato Funk NHK

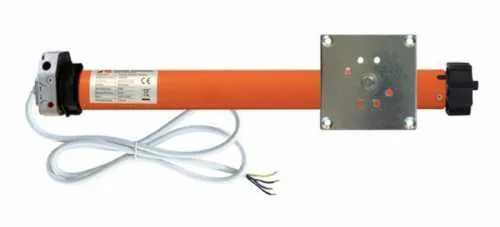

SERIE NHK MOTOREN MIT NOTHANDKURBELGETRIEBE
Rohrmotoren mit Nothandkurbelgetriebe und beiliegendem einsteckbarem Kurbelsechskant, mit dessen Hilfe die Motoren im Falle eines Stromausfalls manuell per Kurbelstange heraufbewegt werden können.
Highlights der Serie NHK im Überblick:
- Motoren mit manuellem Nothandkurbelgetriebe
- sehr präzise Einstellung der Endpunkte über Handsender
- mit beiliegendem Kurbelsechskant
- hohe Leistungsreserven
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
► Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
► Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
 |
|
|
|
|
|
|
 unten (Fensterbank) |
|
|
|
|
|
|
|
|
Technische Daten
| Bezeichnung: | Favorit Classic - NHK |
|---|---|
| Drehmoment: | 20 Nm |
| Rollladenfläche: | bis max. 5 m² |
| Leistungsaufnahme: | 170 Watt |
| Stromaufnahme: | 0,64 A |
| Geschwindigkeit: | 15 U/min. |
| Anschlusskabel: | 3 Meter (fest verbaut) |
| Motorlager: | inkl. (Typ 1) |
| Adapterset: | inkl. (Typ 2 / SW 60) |
| Schutzklasse: | IP 44 |
| Motorlänge: | 760 mm |
Standard-Lieferumfang
1 x Funk Mercato- NHK Rohrmotor (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (fest montiert)
1 x Öse mit Sechskantstab
Optional wählbare Produkte
- Adapterset | bestehend aus Adapterring und Mitnehmer
- Motorlager | zur Befestigung des Antriebs im Rollladenkasten
Diese befinden sich nicht im Standard-Lieferumfang.
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
| ► Motorlager (Typ 1) | |
|
Standard-Lieferumfang
|
|
|
|
|
 |
|
|
|
|
Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
|
► 8-kant Welle | SW 50 (Typ 1) |
|
||
 |
|||
| Art. Nr.: 211260 |
|
► 8-kant Welle | SW 60 (Typ 2) |
|
|
 |
||
| Art. Nr.: 211110 | ||
|
► 8-kant Welle | SW 70 (Typ 3) |
|
|
 |
||
| Art. Nr.: 211210 | ||
Optionale Sender / Merkmale
| Mercato Mano 1 | Mercato Adesso 5 | Mercato Plano 1 | Mercato Plano 5 | Mercato Nivel 15 | |
 |
 |
 |
 |
 |
|
| Anzahl Kanäle: | 1 | 5 | 1 | 5 | 15 |
| Farbe: | weiß | weiß | weiß | weiß | weiß |
| Zeitschaltung: | |
|
|
|
|
| Alu Rahmen: | |
|
|
|
|
| Glasfront: | |
|
|
|
|
| Wandhalterung: | |
|
|
|
|
- Einbau- und Bedienungsanleitung (350.71 KB) :
-
Leitfaden für die Erstinbetriebnahme
- Anlernen des ersten Handsenders
- Laufrichtungsumkehr (falls erforderlich)
- Endpunteinstellung
- Anlernen weiterer Handsender (falls erforderlich)
