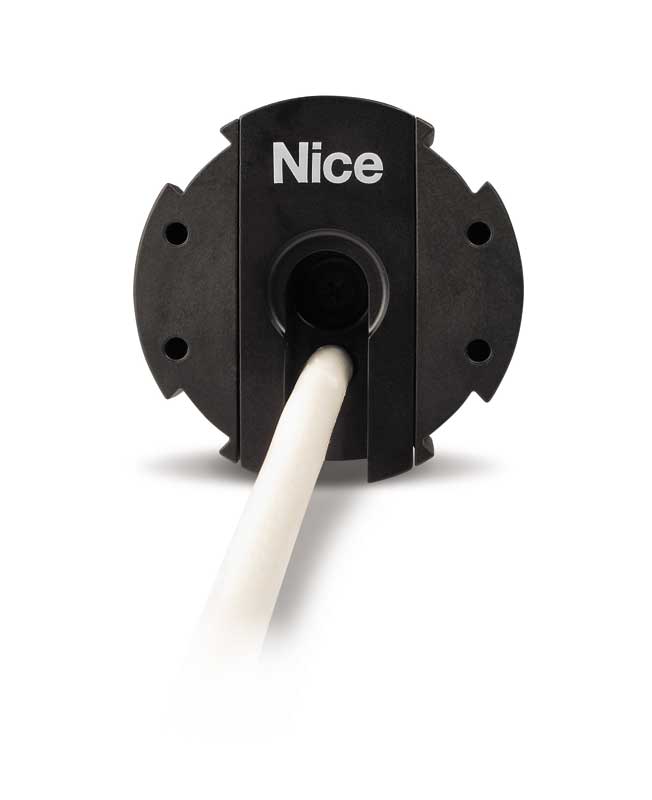

Nice Era M / Markisenmotor
Rohrmotor mit mechanischer Endlageneinstellung
Nice Headquarters
Via Callalta 1
31046 Oderzo (TV)
Italien
Tel. +39.0422.85.38.38
Direkte Telefonnummer für Deutschland ist +49.1511.1442.571
www.niceforyou.com/de
info@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
*** Bitte beachten sie auch unser aktuelles Sonderangebot für den 50 Nm Antrieb E M HC ***
Wichtiger Hinweis:
Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.

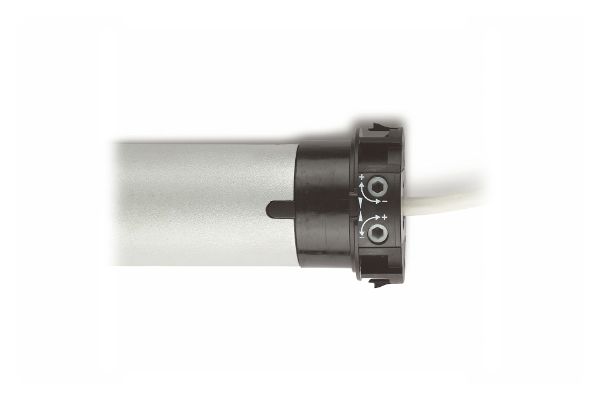

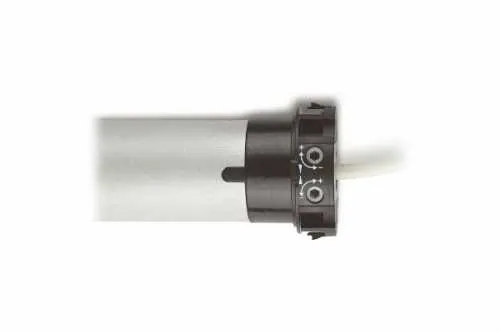

Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend (ab Werk)
|
|
|
|
|
|
 oben (eingefahren) |
 ¹ |
 |
|
|
|
|
|
|
 unten (ausgefahren) |
¹ |
|
|
|
|
|
|
|
| ¹ = Die Einstellung der Endlagen wird mit einem Einstellstift vorgenommen. (Im Lieferumfang enthalten) | |||
|
|
|||
| Produktmerkmale |
|---|
| Nachfolgemodel des Rohrmotors Neo M: NM15000, NM28000, NM46000, NM56000, NM65000, NM90000, NM93000 |
| Ideal für senkrechte Markisen und offene Gelenkarmmarkisen. Baugröße M 45 mm. |
|
Einfach und praktisch Einfache Endpunkteinstellung für oben und unten dank mechanischem Endschalter. |
|
Einfache Installation Dank kompaktem Motorkopf. |
Via Callalta 1
31046 Oderzo (TV)
Italien
Tel. +39.0422.85.38.38
Direkte Telefonnummer für Deutschland ist +49.1511.1442.571
www.niceforyou.com/de
info@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Elektrische Daten | |||
|---|---|---|---|
| Drehmoment | Motortyp | Stromaufnahme | Leistungsaufnahme |
| E M 426 | 4 Nm | 0,50 A | 108 Watt |
| E M 517 | 5 Nm | 0,33 A | 75 Watt |
| E M 817 | 8 Nm | 0,55 A | 120 Watt |
| E M 1026 | 10 Nm | 0,78 A | 150 Watt |
| E M 1517 | 15 Nm | 0,75 A | 170 Watt |
| E M 3017 | 30 Nm | 1,10 A | 250 Watt |
| E M 4012 | 40 Nm | 1,10 A | 245 Watt |
| E M 5012 | 50 NM | 1,10 A | 250 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Abmessungen | |
| 4 Nm | 26 U/min | 426 mm | |
| 5 Nm | 17 U/min | 426 mm | |
| 8 Nm | 17 U/min | 426 mm | |
| 10 Nm | 26 U/min | 451 mm | |
| 15 Nm | 17 U/min | 451 mm | |
| 30 Nm | 17 U/min | 486 mm | |
| 40 Nm | 12 U/min | 486 mm | |
| 50 Nm | 12 U/min | 486 mm | |
|
|
|
|
|
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
| bei Standardauswahl |
|---|
| 1 x Nice Era M (Drehmoment nach Wahl) |
| 1 x Einstellstift für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Aluminiumhalterung | Aluminiumhalterung |
 |
 |
| Art. Nr.: 535.10091 | Art. Nr.: 535.10092 |
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 515.25001 | Art. Nr.: 515.25002 |
|
► Typ 3 |
► Typ 4 |
|
 |
 |
|
| Art. Nr.: 515.25006 | Art. Nr.: 515.26000 | |
|
► Typ 5 |
► Typ 6 |
|
 |
 |
|
| Art. Nr.: 515.26020 | Art. Nr.: 515.27000 | |
|
► Typ 7 |
► Typ 8 |
|
 |
 |
|
| Art. Nr.: 515.28900 | Art. Nr.: 515.26200 | |
|
► Typ 9 |
► Typ 10 |
|
 |
 |
|
| Art. Nr.: 515.16300 | Art. Nr.: 515.27300 | |
|
► Typ 11 |
► Typ 12 |
|
 |
 |
|
| Art. Nr.: 515.17000 | Art. Nr.: 515.17100 | |
|
► Typ 13 |
► Typ 14 |
|
 |
 |
|
| Art. Nr.: 515.17300 | Art. Nr.: 515.17800 | |
|
► Typ 15 |
► Typ 16 |
|
 |
 |
|
| Art. Nr.: 515.17801 | Art. Nr.: 515.17802 | |
|
► Typ 17 |
► Typ 18 |
|
 |
 |
|
| Art. Nr.: 515.28500 | Art. Nr.: 515.26500 | |
|
► Typ 19 |
► Typ 20 |
|
 |
 |
|
| Art. Nr.: 515.26254 | Art. Nr.: 515.26264 | |
|
► Typ 21 |
|
|
 |
||
| Art. Nr.: 515.28000 | ||
