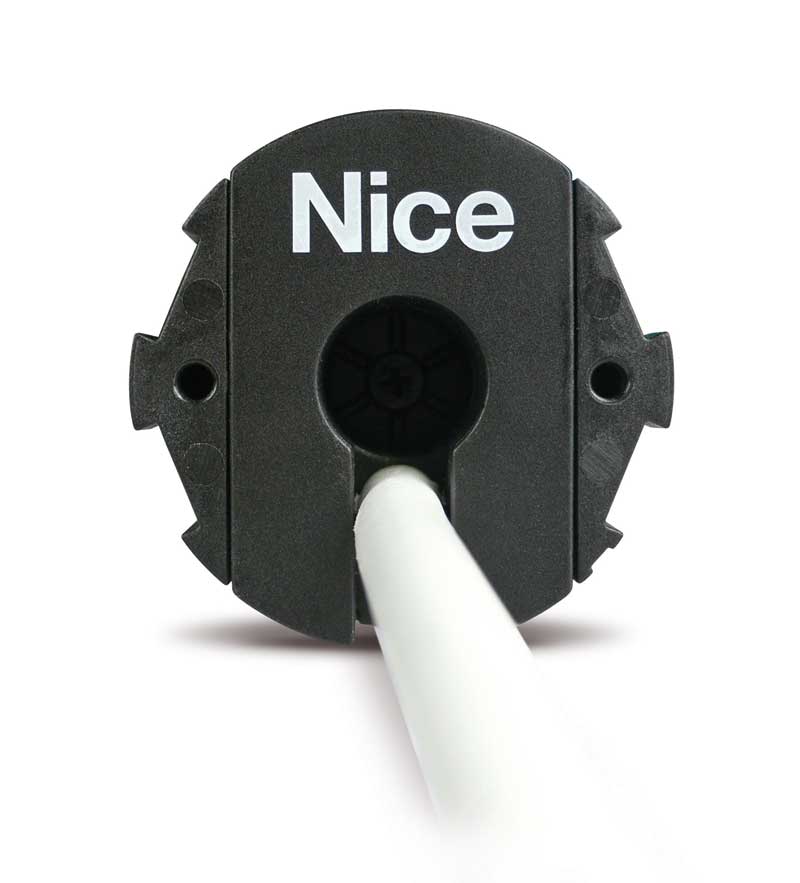

Nice Era S / Markisenmotor
Rohrmotor mit mechanischer Endlageneinstellung
| Produktmerkmale |
|---|
| Ideal für senkrechte Markisen. Baugröße M 35 mm. |
| Nachfolgemodel des Rohrmotors Neo S: NS06000, NS11000, NS12000, NS18000 |
| Geeignet für jede Anforderung. Erhältlich in den Ausführungen 3 Nm und 5 Nm mit 24 rpm; 6 Nm, 10 Nm und 13 Nm mit 11 rpm. |
| Besonders für kompakte Anwendungen geeignet. Nutzlänge 402 mm, für Motoren bis 10 Nm. |
|

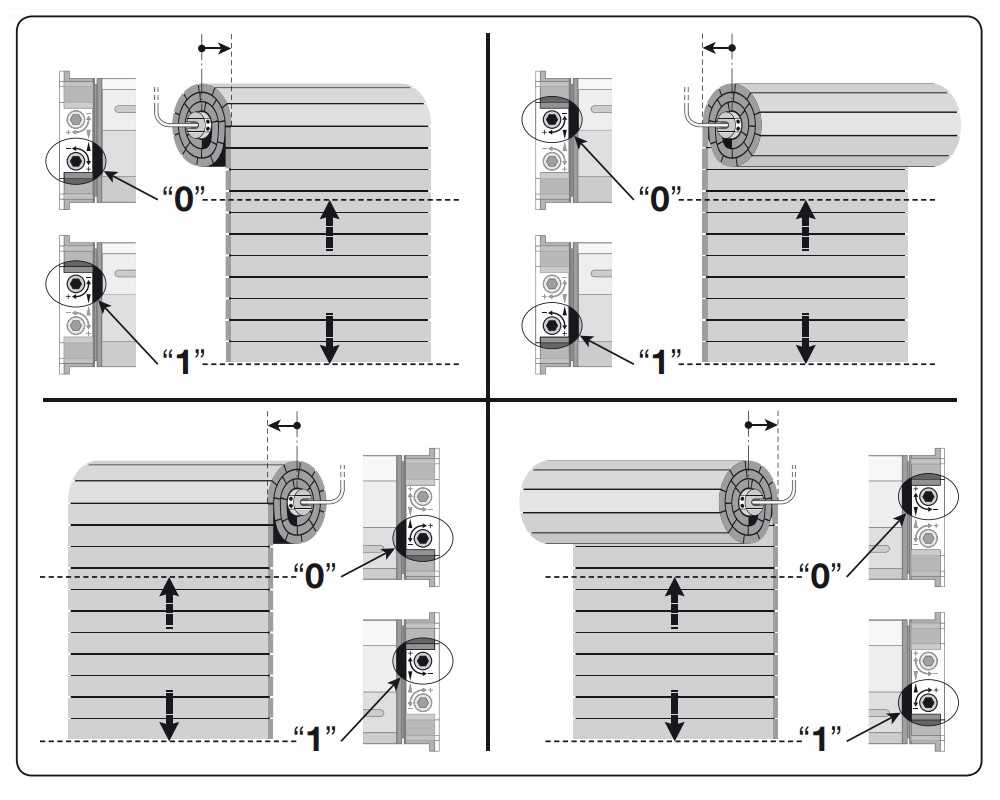

Einfach und praktisch. Intuitive Endpunkteinstellung für oben und unten dank mechanischem Endschaltern. |
|
Geringer Zeitaufwand und einfache elektrische Anschlüsse. dank doppelter Isolierung, die den Erdleiter überflüssig macht. |
| Einfache Montage. mit der neuen kompakten Halterung und dem innovativen Einrastsystem des Mitnehmers. |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E S 324 | 3 Nm | 0,38 A | 85 Watt |
| E S 524 | 5 Nm | 0,54 A | 120 Watt |
| E S 611 | 6 Nm | 0,40 A | 90 Watt |
| E S 1011 | 10 Nm | 0,54 A | 120 Watt |
| E S 1311 | 13 Nm | 0,55 A | 140 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Abmessungen (L) | |
| 3 Nm | 24 U/min | 402 mm | |
| 5 Nm | 24 U/min | 402 mm | |
| 6 Nm | 24 U/min | 402 mm | |
| 10 Nm | 11 U/min | 402 mm | |
| 13 Nm | 11 U/min | 422 mm | |
|
|
|
|
|
| Rohrdurchmesser | 35 mm | Anschlussleitung | 2,5 Meter, 2adrig |
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
| ► Typ 1 | ► Typ 2 |
| Vierkantbolzen 10 mm und Bügel |
Kompakte Halterung (schwarz) |
 |
 |
| Art. Nr.: 523.10012 | Art. Nr.: 533.10010 (ohne Schrauben) |
| ► Typ 3 | ► Typ 4 |
| Kompakte Halterung (schwarz) |
Vierkantzapfen 10 mm + Bügel mit Bohrungen M6 |
 |
 |
| Art. Nr.: 533.10011 | Art. Nr.: 523.10012/M6 |
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 503.24500 | Art. Nr.: 503.24000 |
|
► Typ 3 |
► Typ 4 |
|
 |
 |
|
| Art. Nr.: 513.24015 | Art. Nr.: 503.24115 | |
|
► Typ 5 |
► Typ 6 |
|
 |
 |
|
| Art. Nr.: 513.24215 | Art. Nr.: 503.24315 | |
|
► Typ 7 |
► Typ 8 |
|
 |
 |
|
| Art. Nr.: 513.24415 | Art. Nr.: 513.24515 | |
|
► Typ 9 |
► Typ 10 |
|
 |
 |
|
| Art. Nr.: 503.24615 | Art. Nr.: 503.25000 | |
|
► Typ 11 |
► Typ 12 |
|
 |
 |
|
| Art. Nr.: 503.25001 | Art. Nr.: 503.25003 | |
|
► Typ 13 |
► Typ 14 |
|
 |
 |
|
| Art. Nr.: 503.15000 | Art. Nr.: 503.15300 | |
|
► Typ 15 |
► Typ 16 |
|
 |
 |
|
| Art. Nr.: 503.15301 | Art. Nr.: 503.26000 | |
|
► Typ 17 |
► Typ 18 |
|
 |
 |
|
| Art. Nr.: 503.26200 | Art. Nr.: 503.26201 | |
| bei Standardauswahl |
|---|
| 1 x Nice Era S (Drehmoment nach Wahl) |
| 1 x Einstellstift für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| Motorlager und Adapterset (optional nach Wahl) |
