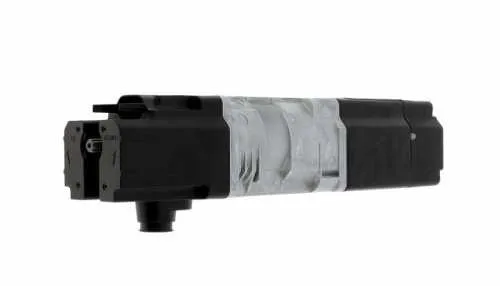

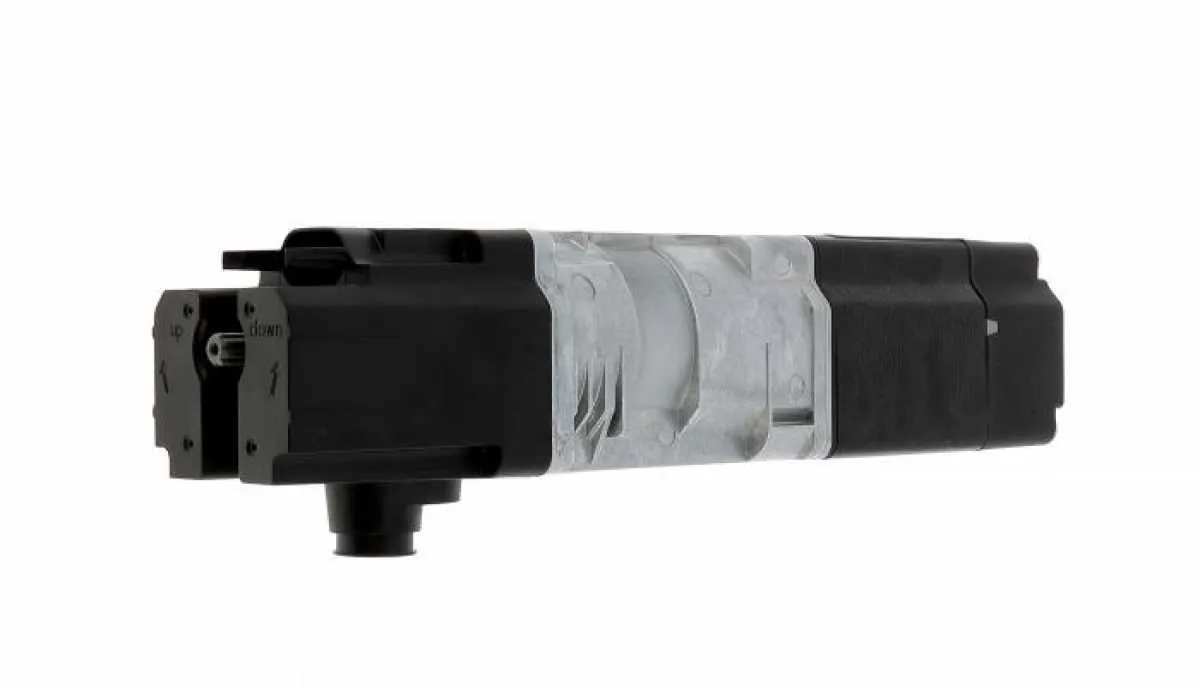

J4 HTM - Antrieb für Raffstoren mit mechanischer Endabschaltung

Der Jalousieantrieb J4 HTM von somfy ist die klassische mechanische Ausführung des J4 Antriebes für Raffstoren (Außenjalousien), auf die die neueren elektronischen Antriebe funktional basieren. Die Endlageneinstellung ist flexibel über die am Antrieb befindlichen Druckknöpfe möglich. Jedoch ist dies bei der Erstinstallation nicht nötig, da der Anrieb in der unteren Endlage ausgeliefert wird und die obere Abschaltung über den am Antrieb befindlichen Schaltpilz (Schaltfühler) realisiert wird. Für den Umbau einer bestehenden Raffstoreanlage können Sie verschiedene Wellenkupplungen und Antriebsbefestigungsmöglichkeiten optional zum Antrieb mitbestellen.

AUSLIEFERZUSTAND

Der Antrieb wird bereits in der unteren Endlage ausgeliefert. Die obere Endlage wird über den Schaltfühler oder nach 60 (von max. 90) Antriebswellen - Umdrehungen erreicht.

ENDSCHALTERKAPAZITÄT

60 (voreingestellt) / 90 (maximal) Wellenumdrehungen von der unteren Endlage startend

EINSTELLUNG ENDLAGEN

obere Endlage: mechanisch über Drucktaster am Antrieb einstellbar
untere Endlage: mechanisch über Drucktaster am Antrieb einstellbar

Auswahltabelle - Für die Auswahl welcher Drehmoment benötigt wird



Technische Daten
 Bedienungsanleitung

J4 HTM 06/24

Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
J4 HTM 06/24 6 Nm 0,40 A 95 Watt

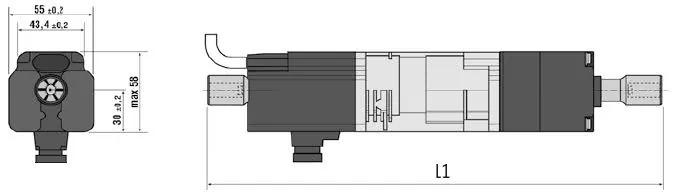

Motortyp Geschwindigkeit Art. Nr.: Gesamtlänge (L1)
J4 HTM 06/24 24 U/min 1210288 296 mm
Stromversorgung: 230 V / 50Hz Betriebsdauer: 4 Minuten
Schutzart: IP 54 Endschalterbereich: 90 Umdrehungen
Anschlusskabel: 0,5 Meter (mit Hirschmann) Abtreib: beidseitig

J4 HTM 10/24

Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
J4 HTM 10/24 10 Nm 0,50 A 110 Watt
Motortyp Geschwindigkeit Art. Nr.: Gesamtlänge (L1)
J4 HTM 10/24 24 U/min 1210289 311 mm
Stromversorgung: 230 V / 50Hz Betriebsdauer: 4 Minuten
Schutzart: IP 54 Endschalterbereich: 90 Umdrehungen
Anschlusskabel: 0,5 Meter (mit Hirschmann) Abtreib: beidseitig

J4 HTM 18/24

Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
J4 HTM 18/24 18 Nm 0,70 A 155 Watt
Motortyp Geschwindigkeit Art. Nr.: Gesamtlänge (L1)
J4 HTM 18/24 24 U/min 1210290 341 mm
Stromversorgung: 230 V / 50Hz Betriebsdauer: 4 Minuten
Schutzart: IP 54 Endschalterbereich: 90 Umdrehungen
Anschlusskabel: 0,5 Meter (mit Hirschmann) Abtreib: beidseitig

Kupplungen
Wellenadapter SW Gesamtlänge Gewinde Gewindestift Artikel-Nummer Typ (oberes Auswahlfeld)
 4 Kant 7 mm 37 mm 9014175 Typ 1
 4 Kant 7 mm 37 mm  (M5x5) 9014324 Typ 2
 4 Kant 8 mm 42 mm 9014176 Typ 3
 4 Kant 10 mm 42 mm 9014178 Typ 4
 4 Kant 12 mm 37 mm 9014180 Typ 5
 4 Kant 12 mm 37 mm  (M5x5) 9014452 Typ 6
 4 Kant 12 mm 37 mm  (M5x16) 9016936 Typ 7
 4 Kant 12 mm 29 mm ¹ 9014331 Typ 8
 4 Kant 12 mm 29 mm ¹ 9017328 Typ 9
 Hexa 6 mm 42 mm 9014163 Typ 10
​ Hexa 7 mm 42 mm 9014164 Typ 11
​ Hexa 8 mm 42 mm 9014165 Typ 12
​ Hexa 10 mm 42 mm 9014167 Typ 13
​ Hexa 11 mm 37 mm 9014168 Typ 14
​ Hexa 12 mm 42 mm 9014169 Typ 15
​ Hexa 13 mm 42 mm 9014170 Typ 16
 Nut 14 x 3,7 mm 37 mm 9014172 Typ 17
 Nut 14 x 3,7 mm 37 mm  (M5x5) 9014321 Typ 18
 Nut 14 x 60° 42 mm 9014173 Typ 19
 Nut 14 x 60° 42 mm  (M5x5) 9017802 Typ 20

¹ = max. bis 10 Nm zu verwenden
Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

►  Service Kit HD

►  Service Kit Stoma

Kopfschiene nach oben offen 57 × 51 mm
passend für Systeme von z. B. Hunter Douglas, Reflexa, Roma, Teba, Warema		 Kopfschiene nach unten offen 58 × 56 mm
passend für Systeme von z. B. Baumann-Hüppe, Bernina, Hella, Lamelcolor, Rau, Stoma
2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene)
Art. Nr.: 9000990
2 x Wellenadapter 4-kant 12 mm mit Gewinde M5x5 eingedreht
Art. Nr.: 9015452
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242		 2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene)
Art. Nr.: 9000990
2 x Wellenadapter Nutrohr 14 × 3,7 mm mit Gewinde M5x5 eingedreht
Art. Nr.: 9014321
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242


►  Service Kit Schenker

►  Service Kit Griesser

Kopfschiene nach unten offen 78 × 67 mm
passend für Systeme von z. B. Franciaflex, Model System, Schenker		 Kopfschiene nach unten offen 65 × 64 mm
passend für System Griesser
2 x J4-Antriebsclipadapter für Kopfschiene 78 × 67 mm
Art. Nr.: 9014686
2 x Wellenadapter Nutrohr 14 x 60° mit Gewinde M5x5 eingedreht
Art. Nr.: 9017802
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242
1 x J4 Halteklammern innenliegend für Antriebsclipadapter
Art. Nr.: 9014218		 2 x J4-Antriebsclipadapter für Kopfschiene 65 × 64 mm
Art. Nr.: 9014949
2 x Wellenadapter 6-Kant, 11 mm, ohne Gewinde, ohne Gewindestift
Art. Nr.: 9014168
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242

►  Hirschmann Kupplung



für den bauseitigen Stromanschluss

Art. Nr.: 9011808
Lieferumfang
bei Standardauswahl
1 x somfy J4 HTM (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3)
1 x aufgeklebte Resonanzsperren und kurzer Schaltfühler
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)
Dokumente
Somfy J4 HTM Kuzanleitung  (717.45 KB) :
Hier finden Sie Informationen über den Elektrischer Anschluss und Einstellung der Endlagen.
