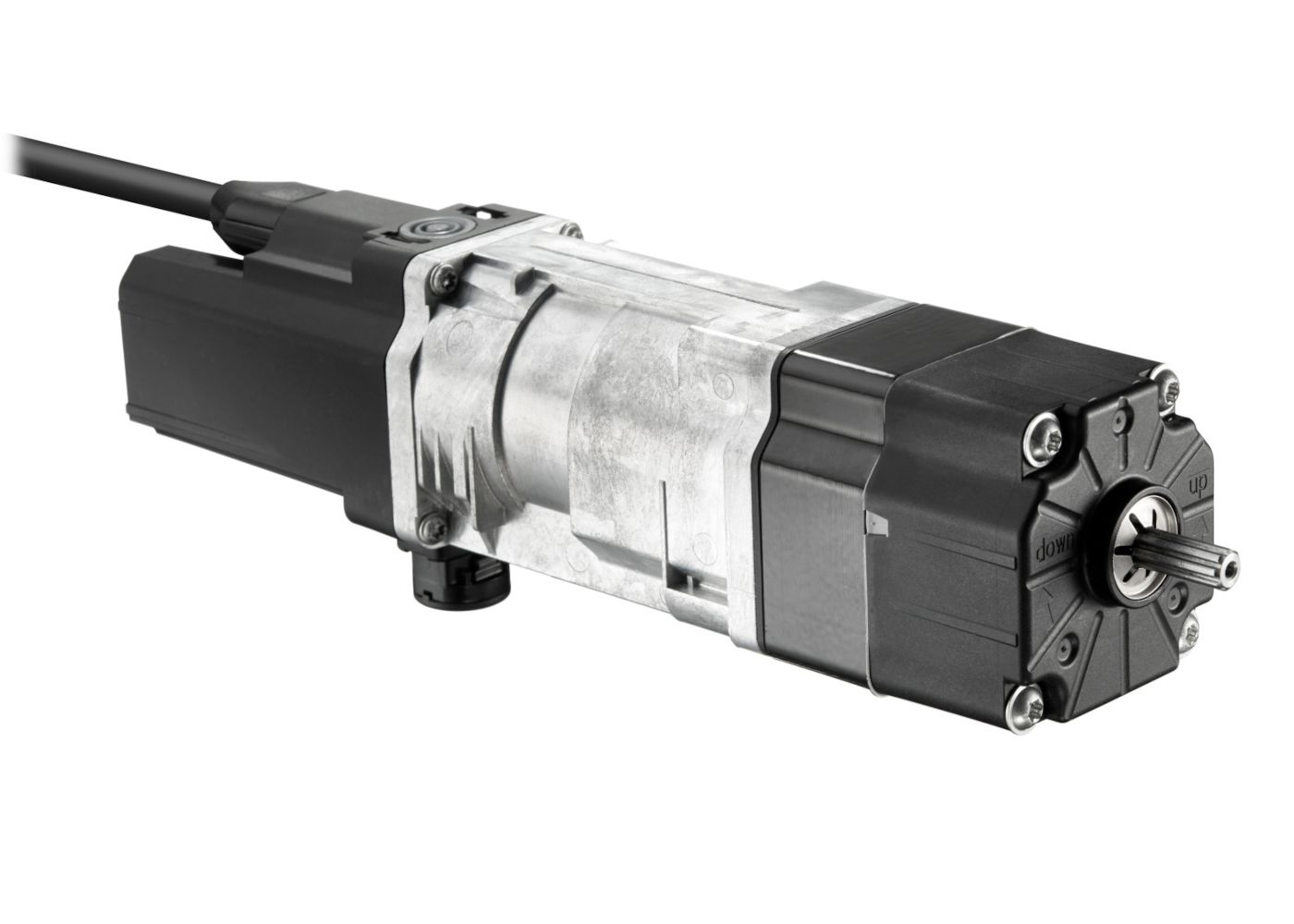

Somfy Antrieb für Raffstoren J4 WT
J4 WT - Antrieb für Raffstoren mit elektronischen Endlagen
Der J4 WT ist der erfolgreichste elektronische Antrieb für Raffstoren auf dem Markt und eignet sich sowohl zur Erstausrüstung wie auch zur Nachrüstung.
AUSLIEFERZUSTAND
Antrieb in der unteren Endlage voreingestellt, obere Endlage über Schaltfühler definiertENDSCHALTERKAPAZITÄT
120 (voreingestellt) / 200 (maximal) Wellenumdrehungen von der unteren Endlage startend
EINSTELLUNG ENDLAGEN
obere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00untere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00
AUTOMATISCHE EINSTELLUNG OBERE ENDLAGE
Die Automatische Einstellung der oberen Endlage ca. 1 cm unterhalb des Schaltfühlers ist möglich indem beim Lieferzustand der Antrieb im Lernmodus ist und der Schaltfühler beim hochfahren von der obersten Lamelle betätigt wird.2 D SCHALTFÜHLER

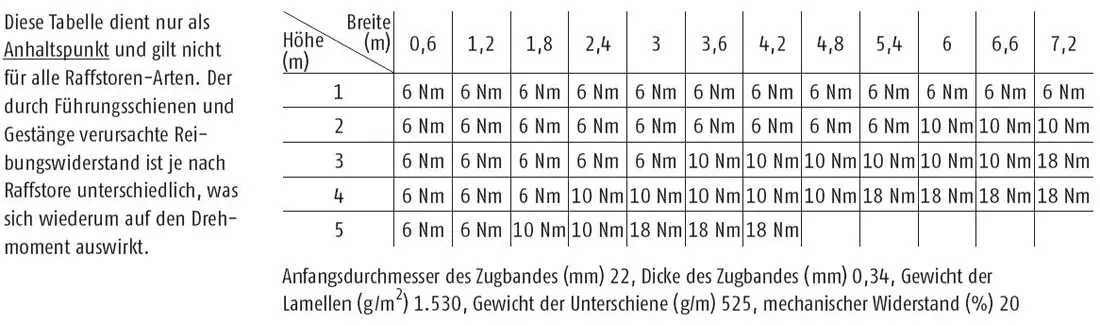

Magnetischer Schaltfühler abnehmbar und in beiden Laufrichtungen aktivAuswahltabelle - Für die Auswahl welcher Drehmoment benötigt wird
Bedienungsanleitung
J4 WT 06/24
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| J4 WT 06/24 | 6 Nm | 0,40 A | 95 Watt |

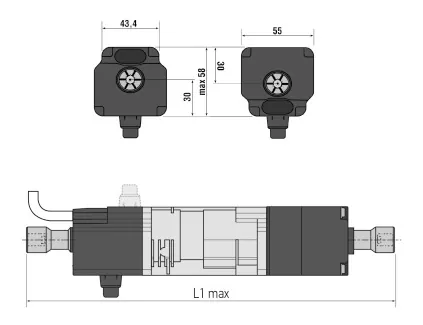

| Motortyp | Geschwindigkeit | Art. Nr.: | Gesamtlänge (L1) |
| J4 WT 06/24 | 24 U/min | 1210291 | 296 mm |
| Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 4 Minuten |
| Schutzart: | IP 54 | Endschalterbereich: | 120-200 Umdrehungen |
| Anschlusskabel: | 0,5 Meter (mit Hirschmann) | Abtreib: | beidseitig |
J4 WT 10/24
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| J4 WT 10/24 | 10 Nm | 0,50 A | 110 Watt |
| Motortyp | Geschwindigkeit | Art. Nr.: | Gesamtlänge (L1) |
| J4 WT 10/24 | 24 U/min | 1210292 | 301 mm |
| Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 4 Minuten |
| Schutzart: | IP 54 | Endschalterbereich: | 120-200 Umdrehungen |
| Anschlusskabel: | 0,5 Meter (mit Hirschmann) | Abtreib: | beidseitig |
J4 WT 18/24
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| J4 WT 18/24 | 18 Nm | 0,70 A | 155 Watt |
| Motortyp | Geschwindigkeit | Art. Nr.: | Gesamtlänge (L1) |
| J4 WT 18/24 | 24 U/min | 1210293 | 331 mm |
| Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 4 Minuten |
| Schutzart: | IP 54 | Endschalterbereich: | 120-200 Umdrehungen |
| Anschlusskabel: | 0,5 Meter (mit Hirschmann) | Abtreib: | beidseitig |
| Wellenadapter | SW | Gesamtlänge | Gewinde | Gewindestift | Artikel-Nummer | Typ (oberes Auswahlfeld) |
|---|---|---|---|---|---|---|
 4 Kant |
7 mm | 37 mm |  |
 |
9014175 | Typ 1 |
| 4 Kant |
7 mm | 37 mm | |
(M5x5) |
9014324 | Typ 2 |
| 4 Kant |
8 mm | 42 mm | |
|
9014176 | Typ 3 |
| 4 Kant |
10 mm | 42 mm | |
|
9014178 | Typ 4 |
| 4 Kant |
12 mm | 37 mm | |
|
9014180 | Typ 5 |
| 4 Kant |
12 mm | 37 mm | |
(M5x5) |
9014452 | Typ 6 |
| 4 Kant |
12 mm | 37 mm | |
(M5x16) |
9016936 | Typ 7 |
| 4 Kant |
12 mm | 29 mm ¹ | |
|
9014331 | Typ 8 |
| 4 Kant |
12 mm | 29 mm ¹ | |
|
9017328 | Typ 9 |
 Hexa |
6 mm | 42 mm | |
|
9014163 | Typ 10 |
| Hexa |
7 mm | 42 mm | |
|
9014164 | Typ 11 |
| Hexa |
8 mm | 42 mm | |
|
9014165 | Typ 12 |
| Hexa |
10 mm | 42 mm | |
|
9014167 | Typ 13 |
| Hexa |
11 mm | 37 mm | |
|
9014168 | Typ 14 |
| Hexa |
12 mm | 42 mm | |
|
9014169 | Typ 15 |
| Hexa |
13 mm | 42 mm | |
|
9014170 | Typ 16 |
 Nut |
14 x 3,7 mm | 37 mm | |
|
9014172 | Typ 17 |
| Nut |
14 x 3,7 mm | 37 mm | |
(M5x5) |
9014321 | Typ 18 |
 Nut |
14 x 60° | 42 mm | |
|
9014173 | Typ 19 |
| Nut |
14 x 60° | 42 mm | |
(M5x5) |
9017802 | Typ 20 |
¹ = max. bis 10 Nm zu verwenden
Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.
|
► Service Kit HD |
► Service Kit Stoma |
||
| Kopfschiene nach oben offen 57 × 51 mm passend für Systeme von z. B. Hunter Douglas, Reflexa, Roma, Teba, Warema |
Kopfschiene nach unten offen 58 × 56 mm passend für Systeme von z. B. Baumann-Hüppe, Bernina, Hella, Lamelcolor, Rau, Stoma |
||
 |
 |
||
| 2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter 4-kant 12 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9015452 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 |
2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter Nutrohr 14 × 3,7 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9014321 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 |
|
► Service Kit Schenker |
► Service Kit Griesser |
||
| Kopfschiene nach unten offen 78 × 67 mm passend für Systeme von z. B. Franciaflex, Model System, Schenker |
Kopfschiene nach unten offen 65 × 64 mm passend für System Griesser |
||
 |
|
||
| 2 x J4-Antriebsclipadapter für Kopfschiene 78 × 67 mm Art. Nr.: 9014686 2 x Wellenadapter Nutrohr 14 x 60° mit Gewinde M5x5 eingedreht Art. Nr.: 9017802 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 1 x J4 Halteklammern innenliegend für Antriebsclipadapter Art. Nr.: 9014218 |
2 x J4-Antriebsclipadapter für Kopfschiene 65 × 64 mm Art. Nr.: 9014949 2 x Wellenadapter 6-Kant, 11 mm, ohne Gewinde, ohne Gewindestift Art. Nr.: 9014168 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 |
||
|
► Hirschmann Kupplung |
|
||
| für den bauseitigen Stromanschluss | |||
 |
|||
| Art. Nr.: 9011808 | |||
| bei Standardauswahl |
|---|
| 1 x somfy J4 WT (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3) |
| 1 x aufgeklebte Resonanzsperren und kurzer Schaltfühler |
| 1 x Bedienungsanleitung |
| Kupplungen und Zubehör (optional nach Wahl) |
- Komplette Gebrauchsanleitung (6.84 MB) :
- Hier finden Sie alle Informationen zur Inbetriebnahme der Somfy J4 WT Jalousieantriebe.
