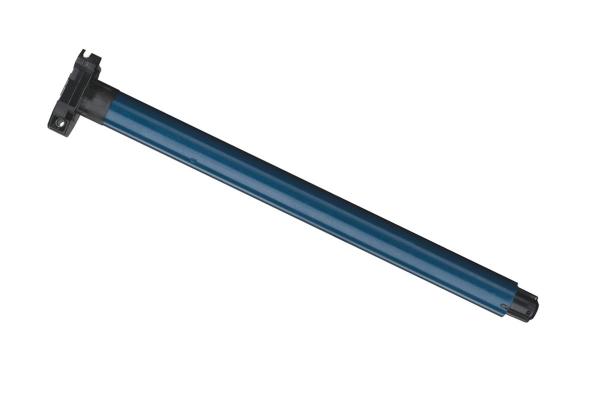

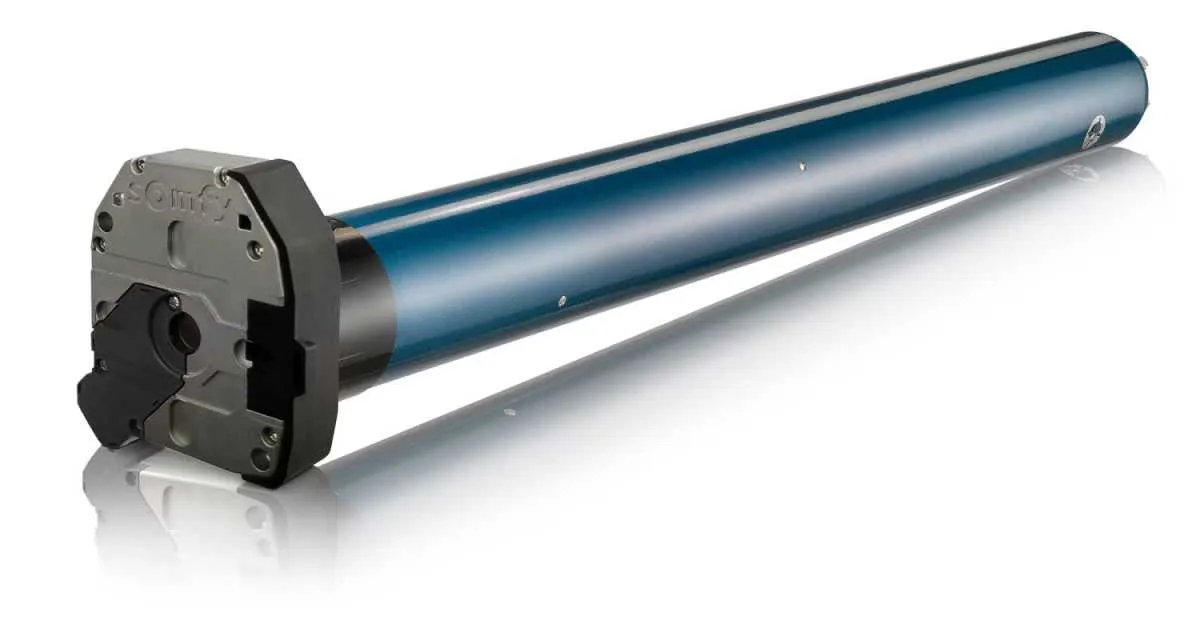

Somfy Einsteckantrieb LT 50 NHK-Kompakt
Somfy Einsteckantrieb LT 50 NHK-Kompakt
Somfy Einsteckantrieb LT 50 NHK-Kompakt

Somfy Einsteckantrieb LT 50 NHK-Kompakt

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch
Verwendung:
Nothandkurbelbetrieb möglich
chevron-down
chevron-down
chevron-down
chevron-down
chevron-down
ab 209,83 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

Mechanischer Rohrmotor mit Nothandbedienung - einsetzbar ab 50iger Achtkantwelle

Der Klassiker von Somfy mit mechanischer Endlageneinstellung über Einstelltasten. Es ist also kein zusätzliches Werkzeug nötig um die Endlagen bei diesem Motor einzustellen da er über Drucktasten eingestellt wird. Ein Tastendruck genügt und schon ist die Endlage eingestellt. Dieser Motor kann auch bei Stromausfall über eine Nothandkurbel (zusätzliches Zubehör nötig) bedient werden.

Endlageneinstellung

Endposition feste Position Drehmomend
Selbstlernend
 oben
 unten

Produktmerkmale Somfy LT 50 NHK-Kompakt

  • Nothandbedienung möglich
  • Einsetzbar ab Welle SW 50
  • mechanische Endabschaltung
  • schnelle Einstellung über Drucktasten
  • Ansteuerung über Kabel, 4-adrig
  • inklusive 1 Meter Kabel, schwarz, 4-adrig
  • inklusive Wellenadapter + Mitnehmer (SW60)
Technische Daten

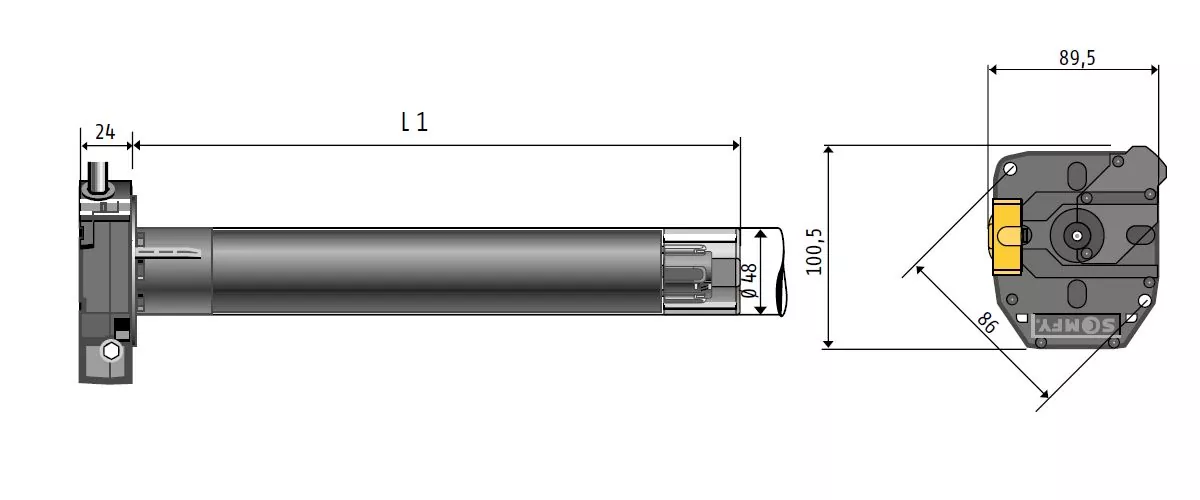

Motortyp Art-Nr.: Drehmoment Geschwindigkeit bis 1,5 m Höhe bis 2,5 m Höhe L1 mm Leistungsaufnahme
LT 50 Jet 8/17 NHK-Kompakt 1035118 8 Nm 17 U/Min 20 kg 17 kg 544 90 Watt
LT 50 Meteor 20/17 NHK-Kompakt 1041297 20 Nm 17 U/Min 50 kg 43 kg 594 160 Watt
LT 50 Gemini 25/17 NHK-Kompakt 1043224 25 Nm 17 U/Min 63 kg 53kg 594 170 Watt
LT 50 Mariner 40/17 NHK-Kompakt 1049384 40 Nm 17 U/Min 110 kg 85 kg 664 270 Watt

Flächenangaben für Miniprofil 4 kg/m². Es wurden 10 % Reibung berücksichtigt.

Berechnungsgrundlage für Rollladengewicht: (durch unterschiedliche Führungsschienen, Abrollverhalten und Rollladensysteme können diese Werte variieren)

  • ca. 6 kg pro m² Aluminium-Rollladen
  • ca. 4,5 kg pro m² PVC-Rollladen

Plug & Play Hindernisserkennung Festfrierschutz integrierter Funkempfänger Endlageneinstellung ohne Zubehör


Enschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge
34 47 mm 230/50 V Hz IP44 1 m

Motorlager
► Typ 1 Adapterlager NHK
Befestigung an einem Standard LT-Lager
| Max. 85 Nm
Kunststoff, schwarz
Art. Nr.: 9910051

► Typ 2 Universallager
Aluminium, schwarz eloxiert
| Max. 120 Nm
Art. Nr.: 9910040
Adapterset

► Typ 1

► Typ 2

Für SW 50 Für SW 60 / IMBAC
Art. Nr.: 9705345/9705344 Art. Nr.: 9707025/9751001

► Typ 3

► Typ 4

Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC Für SW 102 / Welser
Art. Nr.: 9707026/9705340/9761002 Art. Nr.: 9707026/9762013/9761013



► Typ 5



Für SW 125

Art. Nr.: 9707026/9701069/9420343
Zubehör

Einstellhilfe für NHK-Antriebe


Ermöglicht das Drücken der Einstellknöpfe von der gegenüberliegenden Seite.
Art-Nr.: 9910019
Lieferumfang
1 x Somfy LT 50 NHK-Kompakt (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)

Dokumente
Bedienungsanleitung  (3.8 MB)
Informationen zum Hersteller / Produktsicherheit
Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
