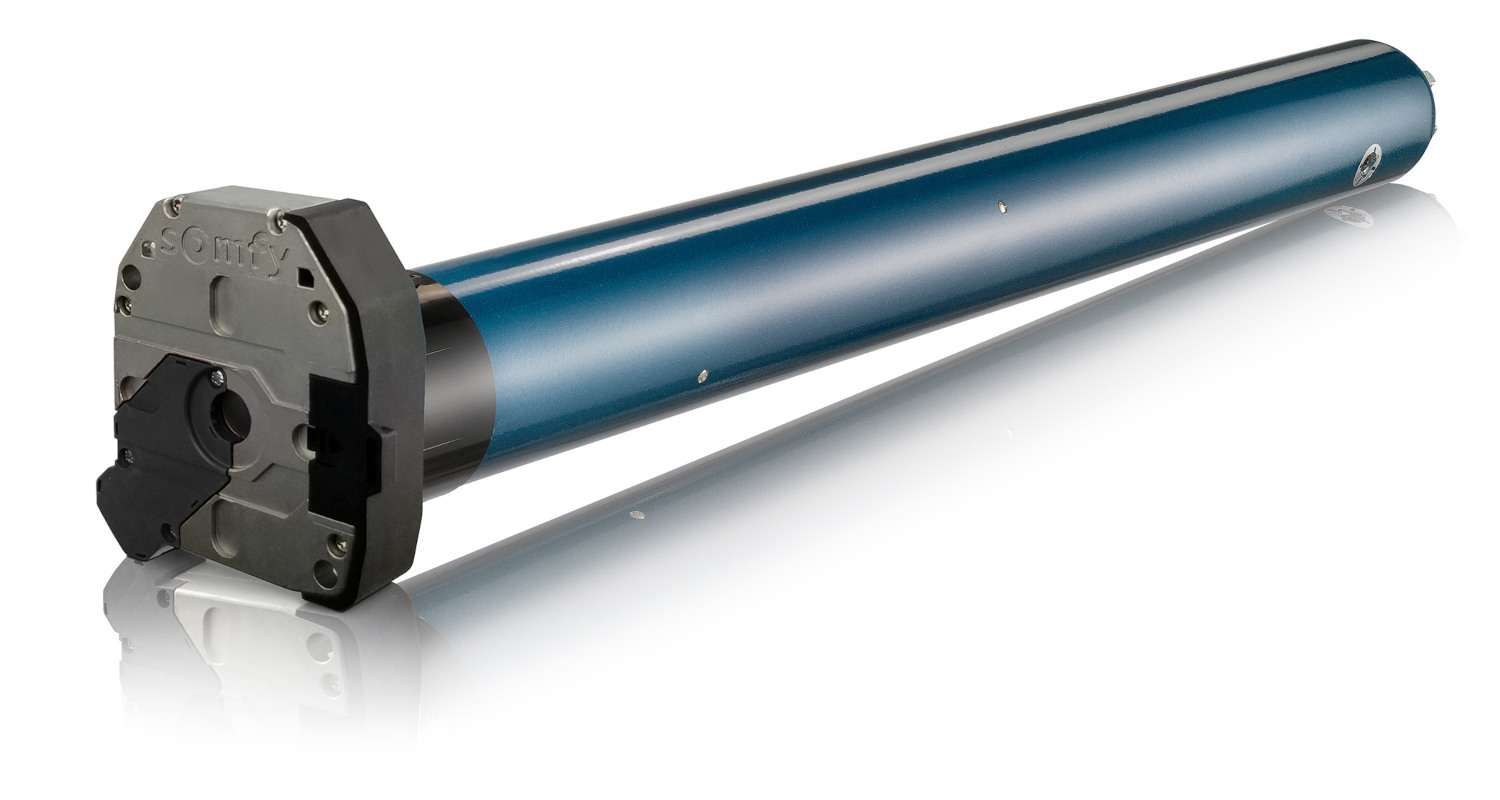

Somfy Einsteckantrieb LT 60 NHK-Kompakt
Somfy Einsteckantrieb LT 60 NHK-Kompakt
Somfy Einsteckantrieb LT 60 NHK-Kompakt

Somfy Einsteckantrieb LT 60 NHK-Kompakt

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch mit Druckknöpfen
Verwendung:
Rollladen und Sonnenschutz
chevron-down
chevron-down
chevron-down
chevron-down
chevron-down
ab 323,69 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

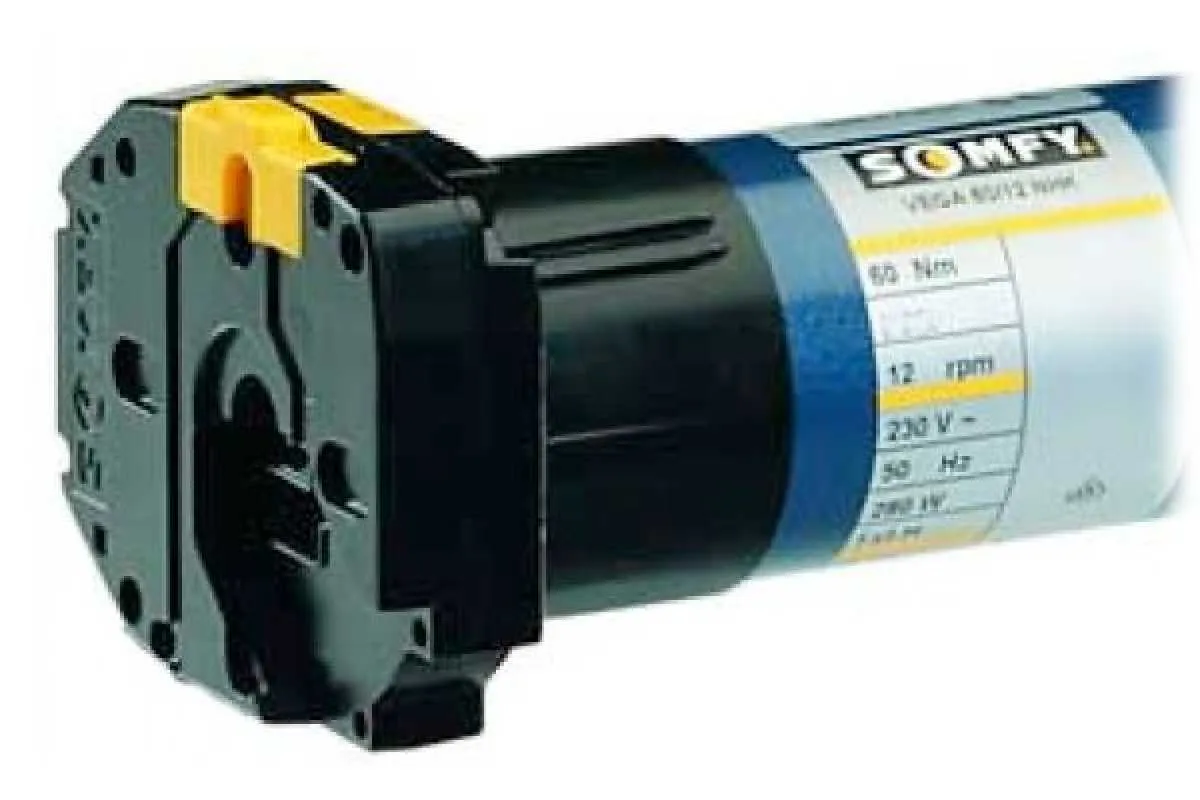

Der Klassiker von Somfy mit mechanischer Endlageneinstellung über Einstelltasten. Es ist also kein zusätzliches Werkzeug nötig um die Endlagen bei diesem Motor einzustellen da er über Drucktasten eingestellt wird. Ein Tastendruck genügt und schon ist die Endlage eingestellt. Dieser Motor kann auch bei Stromausfall über eine Nothandkurbel (zusätzliches Zubehör nötig) bedient werden.

Endlageneinstellung

Endposition feste Position Drehmoment
Selbstlernend
 oben
 unten


Produktmerkmale Somfy HiPro LT 60

  • Einsetzbar ab Welle SW 63
  • mechanische Endabschaltung
  • schnelle Einstellung über Drucktasten
  • Ansteuerung über Kabel, 4-adrig
  • inklusive 1 Meter Kabel, schwarz, 4-adrig (Kabel steckbar)
  • Endlageneinstellung:
    • Endlage oben: frei einstellbar
    • Endlage unten: frei einstellbar
Technische Daten

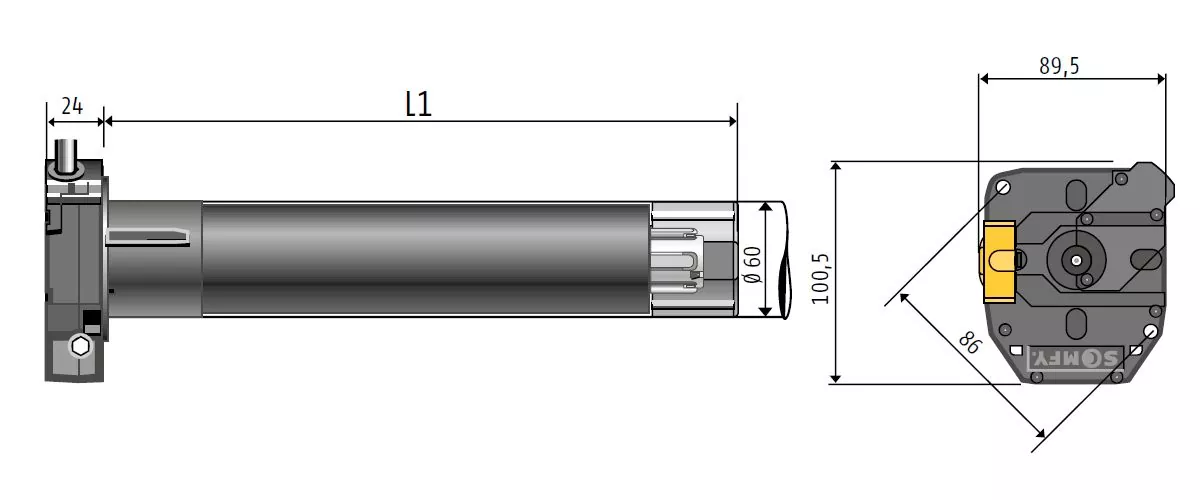

Motortyp Art-Nr.: Drehmoment Geschwindigkeit Übersetzungsverhältnis NHK L1 mm Leistungsaufnahme
LT 60 Vega 60/12 NHK-Kompakt 1162160 60 Nm 12 U/Min 1/55 646 240 Watt
LT 60 Sirius 80/12 NHK-Kompakt 1164193 80 Nm 12 U/Min 1/55 646 290 Watt
LT 60 Titan 100/12 NHK-Kompakt 1166196 100 Nm 12 U/Min 1/55 681 350 Watt
LT 60 Taurus 120/12 NHK-Kompakt 1167156 120 Nm 12 U/Min 1/55 681 400 Watt

Enschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge
34 60 mm 230/50 V Hz IP44 1 m

Motorlager

► Typ 2 Universallager
Aluminium, schwarz eloxiert
| Max. 120 Nm
Art. Nr.: 9910040
Adapterset
► Typ 1 ► Typ 2
SW 70 ESM SW 125
Art. Nr.: 9705340/9761002 Art. Nr.: 9701069/9420343



► Typ 3

► Typ 4

SW 102 SRW 85 E-H
Art. Nr.: 9762013/9761013 Art. Nr.: 9701180/9420300



► Typ 5

► Typ 6

Ø 63 x 1,5 mm Ø 70 x 1,5 mm
Art. Nr.: 9206019 Art. Nr.: 9701129/9206028



► Typ 7

► Typ 8

Ø 70 x 2 mm Ø 83 x 1,5 / 2 mm
Art. Nr.: 9701129/9420313 Art. Nr.: 9700977/9420306



► Typ 9

► Typ 10

Ø 89 x 2 mm Ø 100 x 2 mm
Art. Nr.: 9520312/9420303 Art. Nr.: 9420372/9420358

► Typ 11

► Typ 12

Ø 102 x 2 mm DS Ø 130 x 2 mm
Art. Nr.: 9420370/9420304 Art. Nr.: 9520391/9420308



► Typ 13

► Typ 14

DS 78 / Ø 78 mm Flachnut DS 78/R /  Ø 78  mm Rundnut
z.B. für Welser-, IMBAC-, PVG-Wellen z.B. Röchling-, PVG-Wellen
Art. Nr.: 9707638/9761001 Art. Nr.: 9707640/9761005



► Typ 15

► Typ 16

DS 78/D Rundnut Döhner DS 85 Ø Rundnut Döhner
Art. Nr.: 9707639/9013295 Art. Nr.: 9707641/9761003
Zubehör

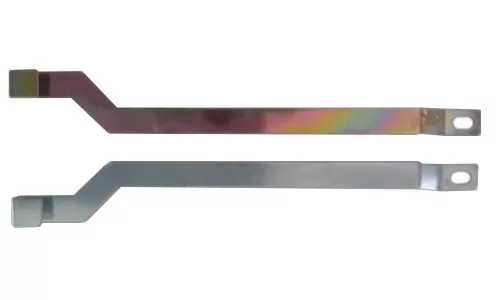

Einstellhilfe für NHK-Antriebe


Ermöglicht das Drücken der Einstellknöpfe von der gegenüberliegenden Seite.
Art-Nr.: 9910019
Lieferumfang
1 x Elektronischer Einsteckantrieb Somfy LT 60 NHK-Kompakt (Drehmoment nach Wahl)
1 x Anschlusskabel, 1m, schwarz
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)
Dokumente
Bedienungsanleitung  (3.8 MB)
Informationen zum Hersteller / Produktsicherheit
Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
