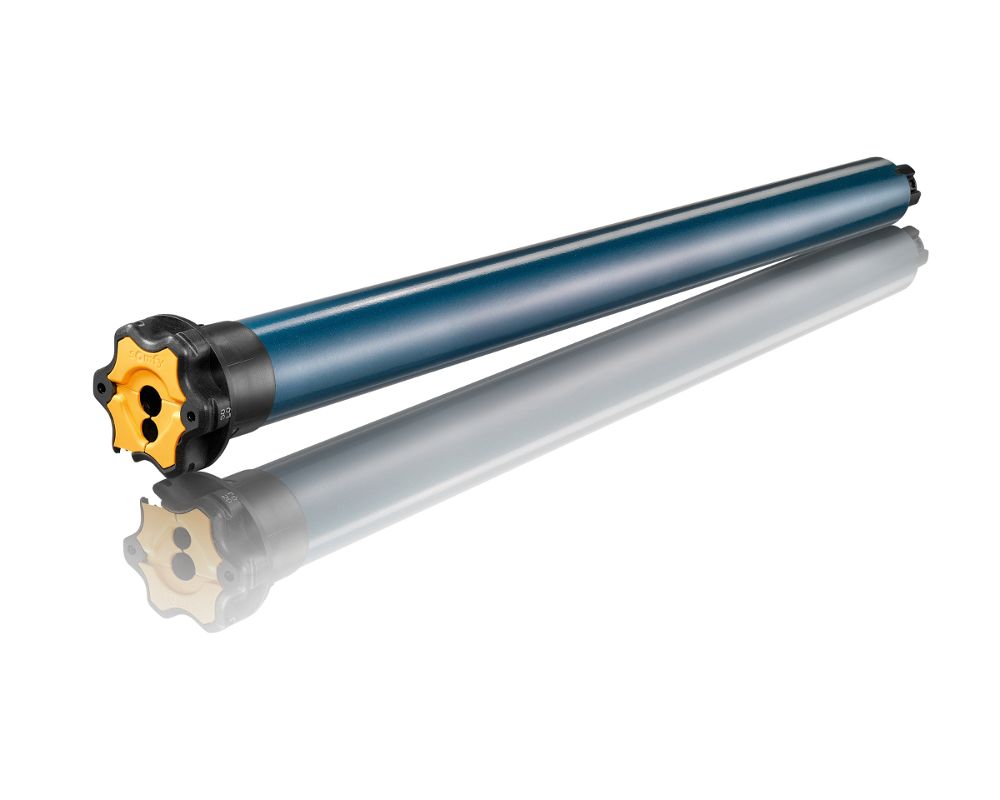

Somfy Einsteckantrieb Oximo 50 RTS
Somfy Einsteckantrieb Oximo 50 RTS
Somfy Einsteckantrieb Oximo 50 RTS

Somfy Einsteckantrieb Oximo 50 RTS

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Endabschaltung:
elektronisch
Funksystem:
RTS (Unidirektional)
chevron-down
chevron-down
chevron-down
chevron-down
ab 220,33 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

Das Somfy-Funkantriebssystem mit integrierter Funkantenne speziell für Rollläden. Antrieb Oximo 50 RTS 6/17 mit laufender elektronischer Drehmomentüberwachung (Somfy Drive ControlTM), Hinderniserkennung beim Schließen (bei Verwendung fester Wellenverbinder) und Festfrierschutz beim Öffnen. Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Eine Zwischenposition kann schnell und einfach individuell definiert und über einen (Hand-/Wand-) Sender oder einen RTS-Sonnensensor angesteuert werden.


Erkennung von Hindernissen Festfrierschutz Somfy Drive Control Radio Technology Somfy
Stoppt, wenn beim Herunterfahren ein Hindernis erkannt wird
 Der Motor stoppt, wenn die letzte Lamelle festgefroren oder blockiert ist. Somfy Drive Control unterscheidet
zwischen Reibungen durch Verschmutzung
bzw. Abnutzung und außergewöhnlicher
Belastung. Im ersten Fall regelt
Somfy Drive Control die Kraft
des Antriebes nach, im zweiten schaltet der Antrieb ab.		 Einfache Bedienung per Funk und breites Funktionsspektrum

Endlageneinstellung

Endposition feste Position Drehmoment
automatisch (mit zyklischer Korrektur)
 oben  ²  ²
 unten  ¹  ¹

(¹) Bei Betrieb mit automatischer Endlage unten: Feste Wellenverbinder notwendig
(²) Bei Betrieb mit automatischer Endlage oben: fester Anschlag (Stopper oder Winkelschiene) notwendig


Produktmerkmale Somfy Oximo 50 RTS

  • Automatische Endlageneinstellung oder manuelle feste Endlageneinstellung
  • Einsetzbar ab Welle SW 50
  • Ansteuerung über Funksender
  • Einstellung der Endabschaltung über Funksender
  • Spannungsversorgung über Kabel, 3-adrig
  • Blockier- und Hinderniserkennung
  • Automatische Korrektur der Endlagenposition
  • Mehr Sicherheit: Hochschiebehemmung
  • Festfrierschutz für Rollladen
  • Inklusive 1 Meter Kabel, schwarz, 3-adrig, steckbar
  • Inklusive Wellenadapter + Mitnehmer
  • Wichtiger Hinweis:
    Bei Betrieb mit automatischer Endlage unten: feste Wellenverbinder notwendig
    Bei Betrieb mit automatischer Endlage oben: fester Anschlag (Stopper oder Winkelendschiene) notwendig



Technische Daten

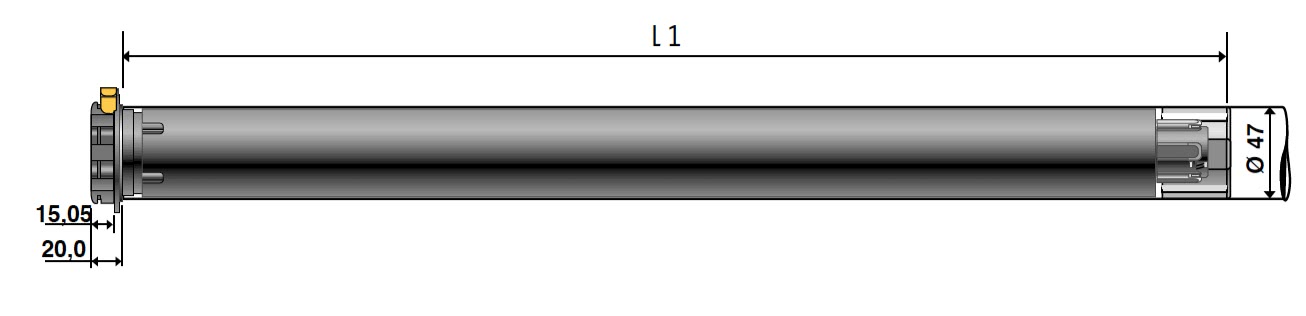

Motortyp Art-Nr.: Drehmoment Geschwindigkeit L1 mm Leistungsaufnahme
Oximo 50 RTS 6/17 1032521 6 Nm 17 U/Min 555 90 Watt
Oximo 50 RTS 10/17 1037441 10 Nm 17 U/Min 555 120 Watt
Oximo 50 RTS 15/17 1039395 15 Nm 17 U/Min 605 140 Watt
Oximo 50 RTS 20/17 1041430 20 Nm 17 U/Min 605 160 Watt
Oximo 50 RTS 30/17 1045353 30 Nm 17 U/Min 655 240 Watt
Oximo 50 RTS 40/17 1049454 40 Nm 17 U/Min 675 270 Watt


Plug & Play Hindernisserkennung Festfrierschutz integrierter Funkempfänger


Funksystem Rohrdurchmesser Stromversorgung Schutzart Kabellänge
RTS 47 mm 230/50 V Hz IP44 1 m

Motorlager

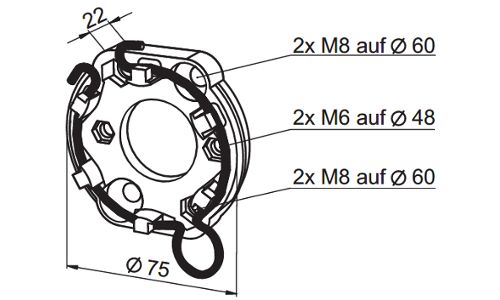

► Typ 1 Markisen- und Universallager ohne Gewinde
Seitlicher Platzbedarf bis Behangbeginn
| 28 mm
Teilkreis 48 mm für M6-Sechskantschraube | max. 85 Nm/180 kg
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | max. 120 Nm/250 kg
Einsatz bis 70 Nm | mit dem im Lieferumfang enthaltenen Federring
Einsatz bis 120 Nm | nur mit schließbaren Federrings Artikel-Nr. 9 910 002
Art. Nr.: 9910009

► Typ 2 Flansch-Antriebslager
Für Fertigkastenlager, mit Federing große Öse

Verzinkt
Höhenverstellbar
Seitlicher Platzbedarf bis Behangbeginn min. 27 mm
Einsatz bis 50 Nm
Art. Nr.: 9703948
Adapterset

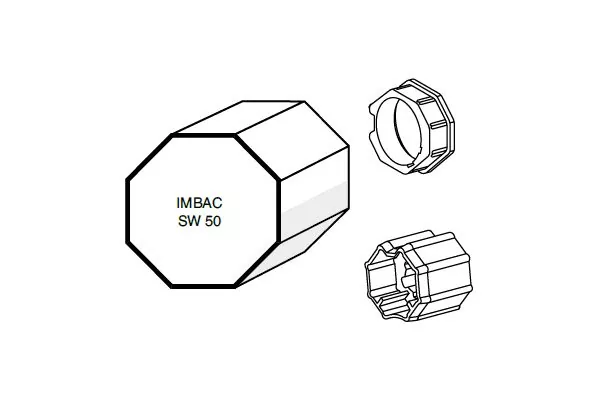

► Typ 1

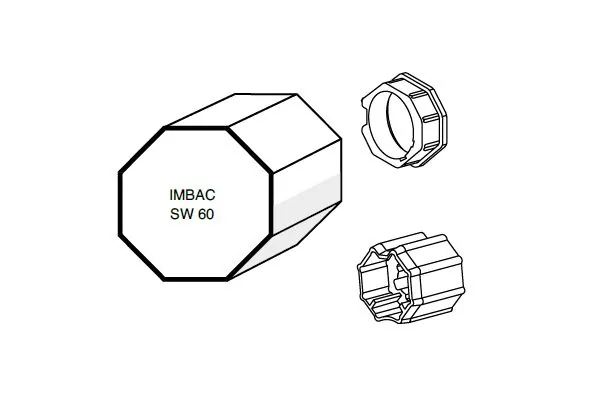

► Typ 2

Für SW 50 Für SW 60 / IMBAC
Art. Nr.: 9705345/9705344 Art. Nr.: 9707025/9751001

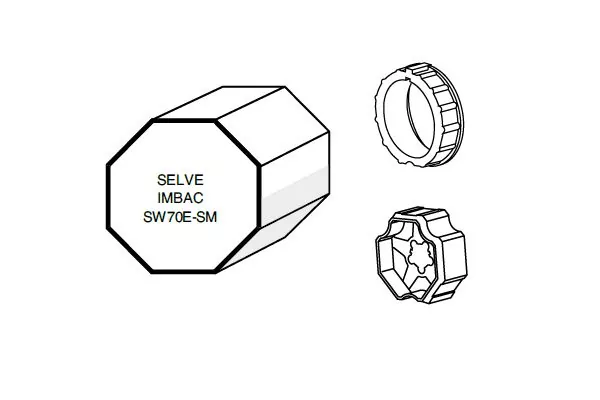

► Typ 3

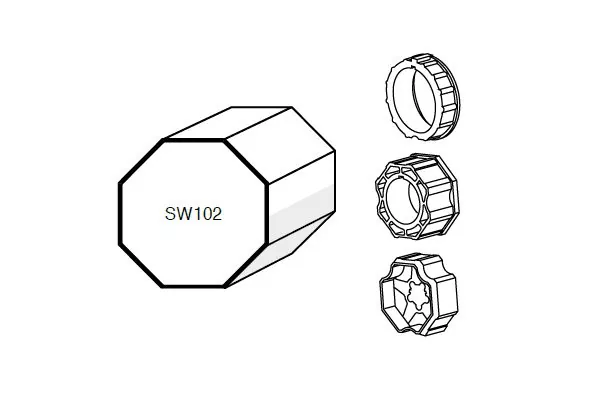

► Typ 4

Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC Für SW 102 / Welser
Art. Nr.: 9707026/9705340/9761002 Art. Nr.: 9707026/9762013/9761013

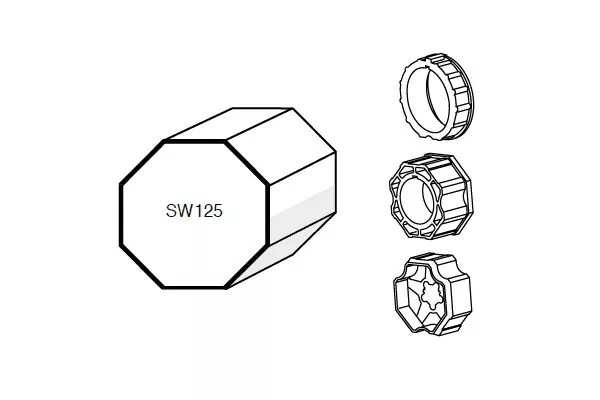

► Typ 5



Für SW 125

Art. Nr.: 9707026/9701069/9420343
Lieferumfang
1 x Somfy Oximo 50 RTS (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)

Dokumente
Bedienungsanleitung (kurz)  (1.14 MB)
Informationen zum Hersteller / Produktsicherheit
Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
