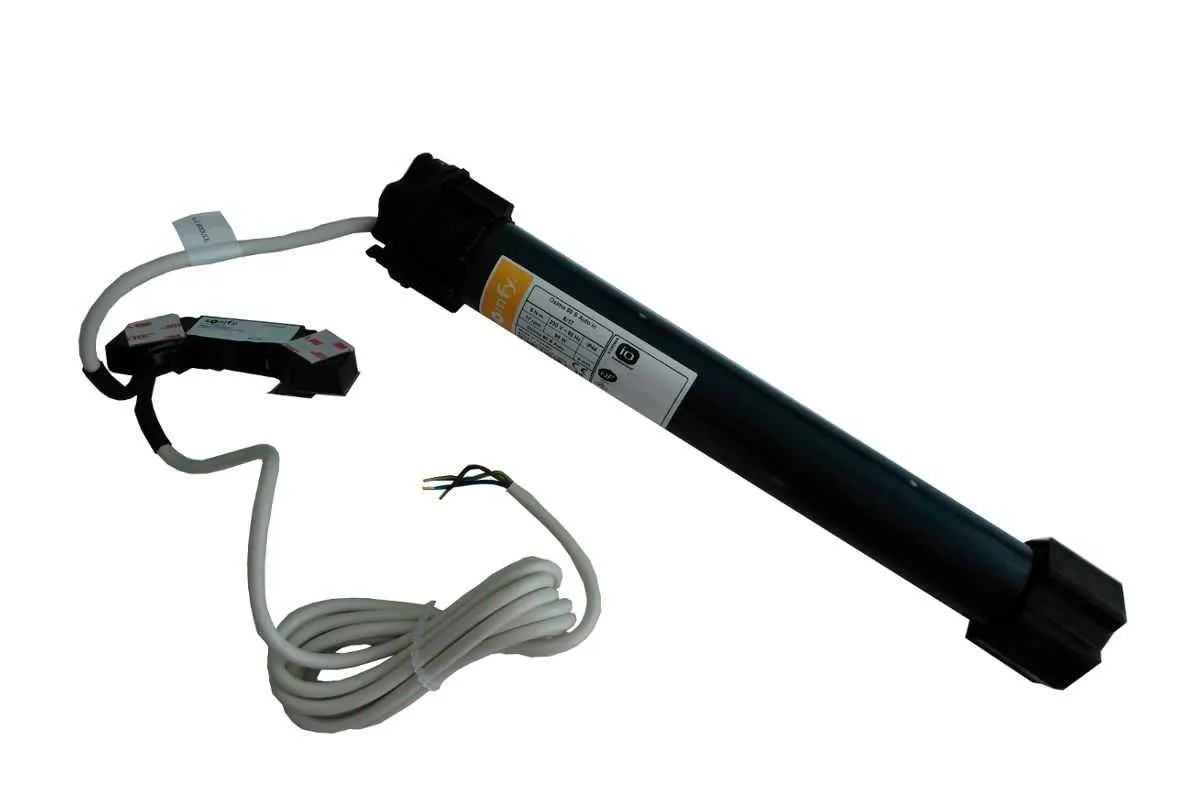

Somfy Einsteckantrieb Oximo 50 S Auto RTS | Kurzantrieb
Das Somfy-Funkantriebssystem mit integrierter Funkantenne speziell für Rollläden. Antrieb Oximo 50 SW Auto RTS 6/17 mit laufender elektronischer Drehmomentüberwachung (Somfy Drive ControlTM), Hinderniserkennung beim Schließen (bei Verwendung fester Wellenverbinder) und Festfrierschutz beim Öffnen. Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Eine Zwischenposition kann schnell und einfach individuell definiert und über einen (Hand-/Wand-) Sender oder einen RTS-Sonnensensor angesteuert werden.
| Erkennung von Hindernissen | Festfrierschutz | Somfy Drive Control | Radio Technology Somfy |
 |
 |
 |
 |
|
Stoppt, wenn beim Herunterfahren ein Hindernis erkannt wird
|
Der Motor stoppt, wenn die letzte Lamelle festgefroren oder blockiert ist. | Somfy Drive Control unterscheidet zwischen Reibungen durch Verschmutzung bzw. Abnutzung und außergewöhnlicher Belastung. Im ersten Fall regelt Somfy Drive Control die Kraft des Antriebes nach, im zweiten schaltet der Antrieb ab. |
Einfache Bedienung per Funk und breites Funktionsspektrum |
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
automatisch (mit zyklischer Korrektur)
|
|
|
|
|
|
 oben |
 |
 ² |
² |
|
|
|
|
|
 unten |
|
¹ |
¹ |
|
|
|
|
|
(¹) Bei Betrieb mit automatischer Endlage unten: Feste Wellenverbinder notwendig
(²) Bei Betrieb mit automatischer Endlage oben: fester Anschlag (Stopper oder Winkelschiene) notwendig
Produktmerkmale Somfy Oximo 50 S Auto RTS
- Automatische Endlageneinstellung oder manuelle feste Endlageneinstellung
- Einsetzbar ab Welle SW 50
- Ansteuerung über Funksender
- Einstellung der Endabschaltung über Funksender
- Spannungsversorgung über Kabel, 3-adrig
- Blockier- und Hinderniserkennung
- Automatische Korrektur der Endlagenposition
- Mehr Sicherheit: Hochschiebehemmung
- Festfrierschutz für Rollladen
- Inklusive 1 Meter Kabel, schwarz, 3-adrig, steckbar
- Inklusive Wellenadapter + Mitnehmer (SW60)
- Wichtiger Hinweis:
Bei Betrieb mit automatischer Endlage unten: feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben: fester Anschlag (Stopper oder Winkelendschiene) notwendig
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | L1 mm | Leistungsaufnahme |
| Oximo 50 S Auto RTS 6/17 | 1032521 | 6 Nm | 17 U/Min | 367 | 90 Watt |
| Plug & Play | Hindernisserkennung | Festfrierschutz | integrierter Funkempfänger |
|
|
|
|
| Funksystem | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| RTS | 47 mm | 230/50 V Hz | IP44 | 1 m |
| ► Typ 1 | Markisen- und Universallager ohne Gewinde |
 |
 |
|
Seitlicher Platzbedarf bis Behangbeginn
|
| 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
| Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9 910 002 |
| Art. Nr.: 9910009 |
| ► Typ 2 | Flansch-Antriebslager |
 |
 |
|
Für Fertigkastenlager, mit Federing große Öse
|
|
| Verzinkt | |
| Höhenverstellbar | |
| Seitlicher Platzbedarf bis Behangbeginn min. 27 mm | |
| Einsatz bis 50 Nm | |
| Art. Nr.: 9703948 |
|
► Typ 1 |
► Typ 2 |
| Für SW 50 | Für SW 60 / IMBAC |
 |
 |
| Art. Nr.: 9705345/9705344 | Art. Nr.: 9707025/9751001 |
|
► Typ 3 |
► Typ 4 |
| Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC | Für SW 102 / Welser |
 |
 |
| Art. Nr.: 9707026/9705340/9761002 | Art. Nr.: 9707026/9762013/9761013 |
|
► Typ 5 |
|
| Für SW 125 | |
 |
|
| Art. Nr.: 9707026/9701069/9420343 |
1 x Somfy Oximo 50 RTS (Drehmoment nach Wahl)
1 x Anschlusskabel, 3 m, weiß
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel, 3 m, weiß
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
