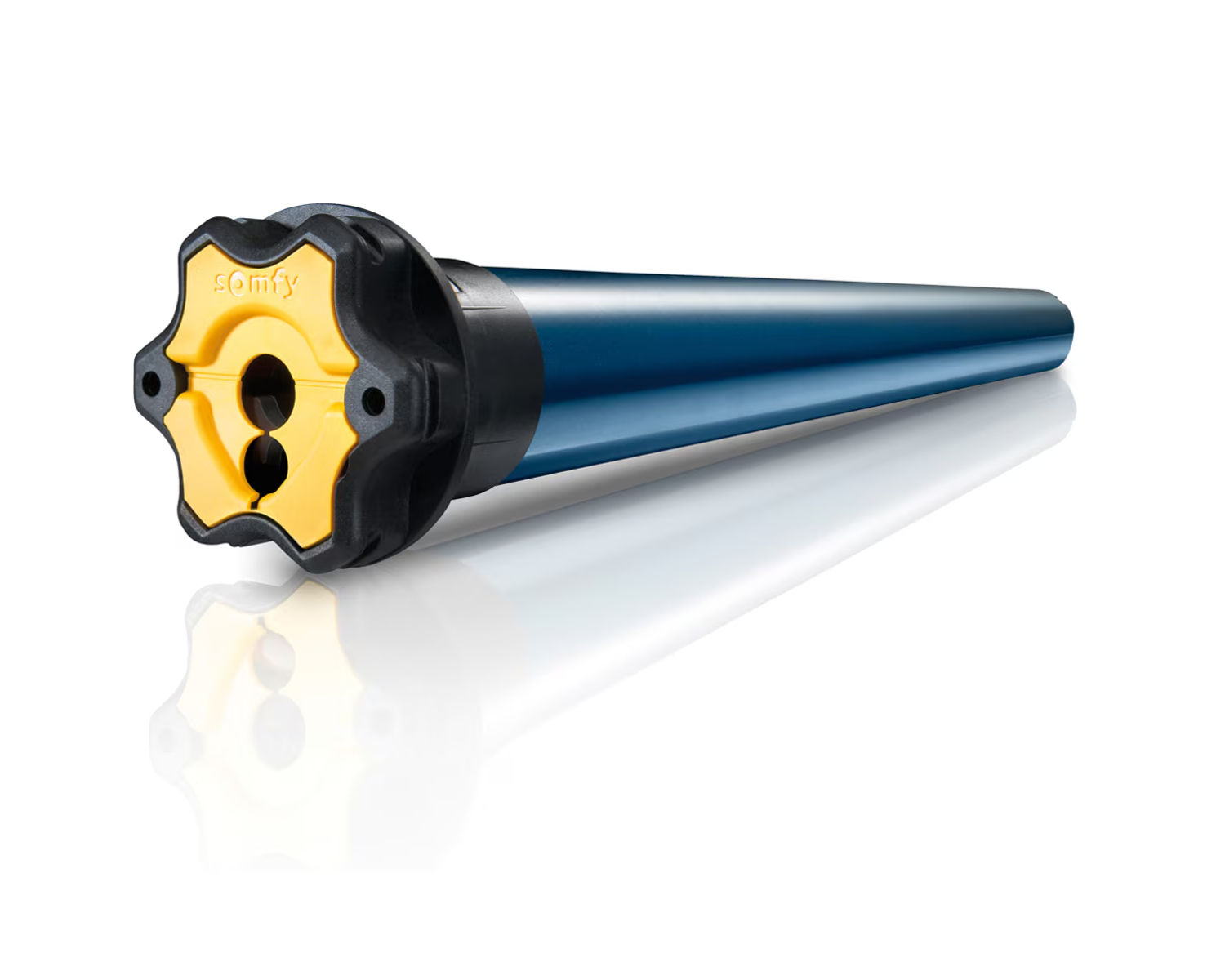

Somfy Maestria 50 WT für Zip-Markisen
Somfy Maestria 50 WT für Zip-Markisen
Somfy Maestria 50 WT für Zip-Markisen
NEU

Somfy Maestria 50 WT für Zip-Markisen

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Verwendung:
ZIP-Markisen
chevron-down
chevron-down
chevron-down
chevron-down
ab 210,48 €

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

Der Somfy Maestria 50 WT Antriebe sind speziell für Zip-Markisen. (nicht für Systeme mit Verriegelungen) Schnelle und einfache Einstellung des Antriebs mit Einstellkabel Universal ohne Zugriff auf den Antriebskopf.


Produktmerkmale Somfy Maestria WT

  • Die Dimensionierung der Antriebe ist abhängig vom verwendeten Sonnenschutzsystem
  • Nicht geeignet für Anwendungen, die durch ihre Mechanik während der Fahrbewegung hohe Drehmomentspitzen erzeugen können, z. B. Markisoletten
  • Mitnehmer separat erhältlich
  • Auf die Zip-Führung abgestimmte Adapter erhältlich über den Zip-Screen Hersteller
  • Einstellung des Antriebs per Einstellkabel ohne Zugriff auf den Antriebskopf
  • Einstellmöglichkeiten für Antriebsendlagen mit Zip-Screen:
    • oben und unten automatisch
    • oben automatisch und unten fest
    • oben und unten fest
  • 4-adriges, steckbares Motoranschlusskabel
  • Behanglängungsausgleich bei automatischer oberer Endlage
  • Hinderniserkennung mit Zip-Screen in Abrichtung
  • Hinderniserkennung in Aufrichtung
Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Technische Daten
Motortyp Art-Nr.: Drehmoment Geschwindigkeit L1 / L2 in mm Z1 / Z2 in mm Leistungsaufnahme
Maestria 50 WT 10/17 1111239 10 Nm 17 U/Min 555 / 540  15,05 / 20 120 Watt
Maestria 50 WT 15/17 1112373 15 Nm 17 U/Min 605 / 590 15,05 / 20 140 Watt
Maestria 50 WT 25/17 1114305 25 Nm 17 U/Min 605 / 590 15,05 / 20 170 Watt
Maestria 50 WT 35/17 1116322 35 Nm 17 U/Min 655 / 640 15,05 / 20 240 Watt

Enschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge
- 47 mm 230/50 V Hz IP44 3 m

Motorlager
► Typ 1
Markisen- und Universallager ohne Gewinde
Seitlicher Platzbedarf bis Behangbeginn
| 28 mm
Teilkreis 48 mm für M6-Sechskantschraube | max. 85 Nm/180 kg
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | max. 120 Nm/250 kg
Einsatz bis 70 Nm | mit dem im Lieferumfang enthaltenen Federring
Einsatz bis 120 Nm | nur mit schließbaren Federrings Artikel-Nr. 9 910 002
Art. Nr.: 9910009
Adapterset

► Typ 1

► Typ 2

SRW 65 E-H/3(0,6-0,8mm) SRW 65 E-H/3(1,0-1,5mm)
Art. Nr.: 9707023/9751004 Art. Nr.: 9707024/9751008



► Typ 3

► Typ 4

K 60 Ø 50 x 1,5 mm
Art. Nr.: 9703897/9751003 Art. Nr.: 9707125



► Typ 5

► Typ 6

Ø 60 x 1,5 mm Ø 63 x 1,5 mm
Art. Nr.: 9707033/9751013 Art. Nr.: 9707026/9206019



► Typ 7

► Typ 8

Ø 70 x 1,5 mm Ø 70 x 2 mm
Art. Nr.: 9707031/9206028 Art. Nr.: 9707031/9420313



► Typ 9

► Typ 10

Ø 57 x 1,5 mm Ø 52 x 0,6 mm
Art. Nr.: 9705571/9705287 Art. Nr.: 9008143/9008142

► Typ 11

► Typ 12

Ø 63 x 0,8 mm Ø 63 x 1,0 mm
Art. Nr.: 9707028/9706146 Art. Nr.: 9707028/9706146



► Typ 13

► Typ 14

Ø 64,5 x 1,6 mm Ø 63 x 0,8-1,0 mm
Art. Nr.: 9707030/9751002 Art. Nr.: 9707028/9751014



► Typ 15

► Typ 16

Ø 78 DS 78 Flachnut (MHZ) Ø 70 x 0,8-1,5 mm Rundnut
Art. Nr.: 9707026/9762012/98761012 Art. Nr.: 9707034/9751005



► Typ 17

► Typ 18    DS 78

Ø 74 (DS 74 Rundnut) Ø 78 (DS 78 Flach- und Rundnut)
Art. Nr.: 9707037/9751009 Art. Nr.: 9707027/9761001



► Typ 19    DS 85

► Typ 20

Ø 85 (DS 85 Rundnut) Ø 85 (Nutrohr Imbac 85)
Art. Nr.: 9707035/9761003 Art. Nr.: 9707026/9690085/9420300

► Typ 21

► Typ 22

Ø 101,6 x 3,6 mm Ø 89 x 2 mm
Art. Nr.: 9707026/9420371/9420309 Art. Nr.: 9707026/9520312/9420303



► Typ 23

► Typ 24

Ø 83 x 1,5 mm Ø 78 Rundnut und Flachnut
Art. Nr.: 9707026/9700977/9420306 Art. Nr.: 9707026/9707640/9761005



► Typ 25



Ø 100/102 x 2 mm

Art. Nr.: 9707029/9420370/9420304
Lieferumfang
1 x Somfy Maestria WT (Drehmoment nach Wahl)
1 x Anschlusskabel schwarz, steckbar 3 m
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)

Dokumente
Bedienungsanleitung  (3.03 MB)
