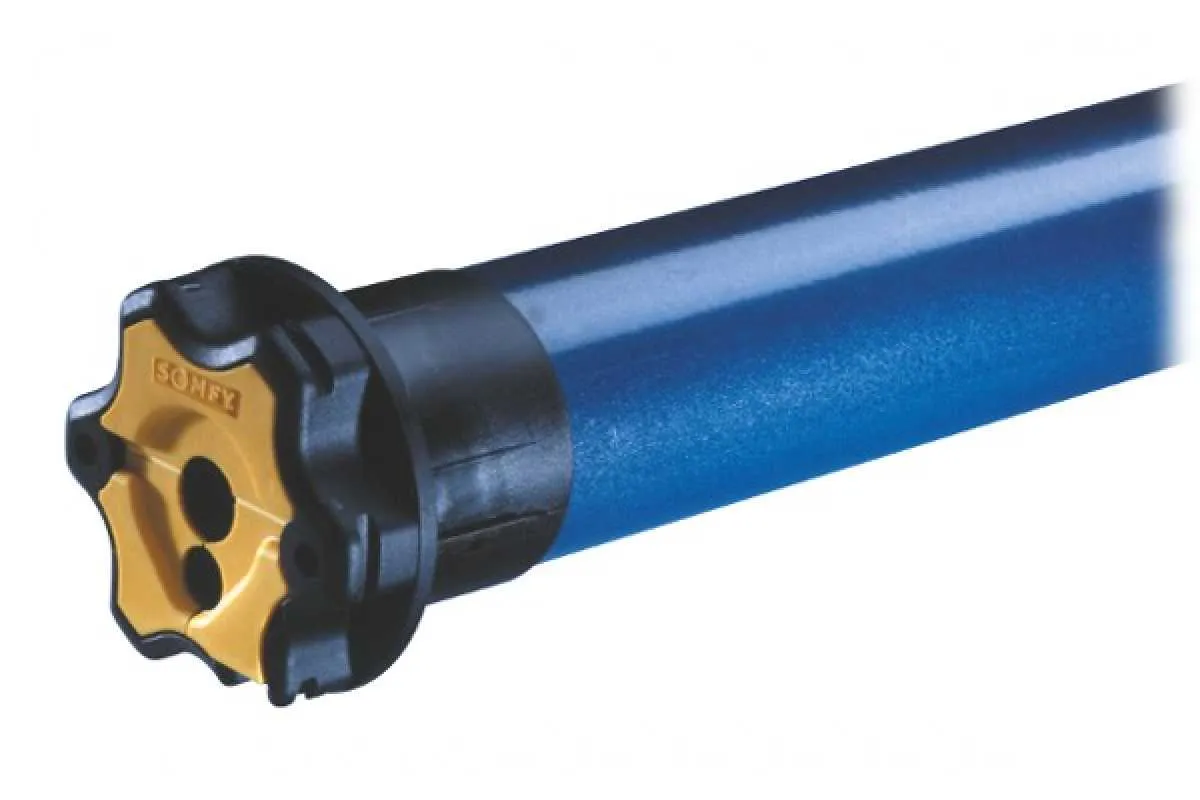

Somfy Orea 50 WT

Name: Somfy Orea 50 WT
Brand: Somfy
Price: 192.04 EUR
Availability: InStock

Art.Nr.:
Lieferzeit:: 5-7 Werktage (Ausland abweichend)
Lagerbestand:: St.
Verwendung:: Kassettenmarkisen
Bitte beachten Sie:: Die aktuellen Orea 50 WT Motoren haben geänderte Abmessungen. Bitte beachten Sie die aktuellen technischen Daten.

Drehmoment:

somfy | Motorlager:

somfy | Adapterset für Markisenwellen Baureihe 50:

ab 192,04 EUR

inkl. 19% MwSt. zzgl. Versand

St.:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

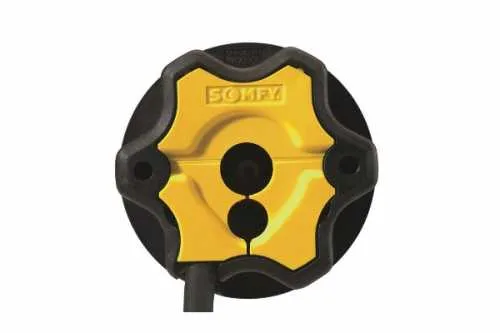

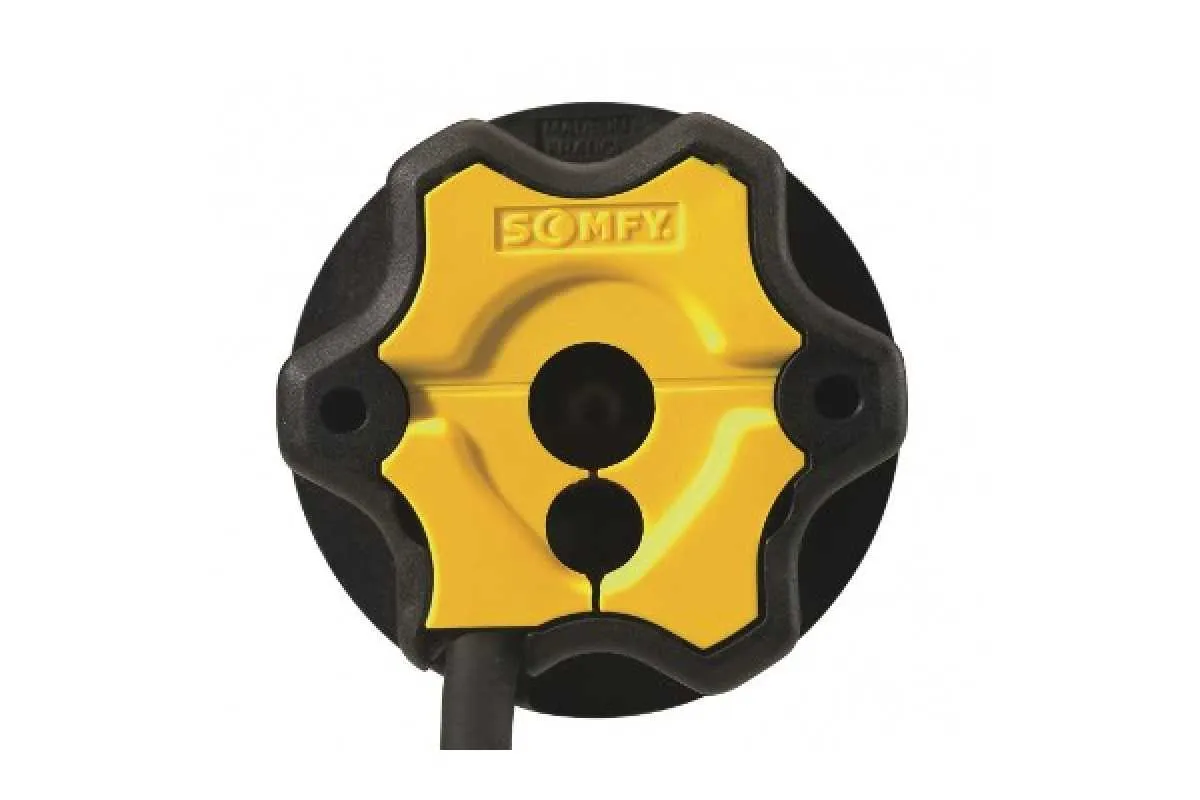

Der Somfy Orea WT ist ein kabelgebundener Markisenantrieb speziell für alle Arten von Kassettenmarkisen. Antriebssystem speziell für Kassettenmarkisen mit Antriebsendlageneinstellung: Auto / Fest. Die Kassettenmarkise wird durch Drehmomenterkennung immer zuverlässig geschlossen. Ein automatischer Entspannimpuls nach dem Schließen der Kassette kann aktiviert werden. Ein optional einstellbarer Rückfahrweg sorgt bei großen Anlagen automatisch für ein gespanntes Tuch. Die elektronische Überwachung stoppt den Antrieb sofort, wenn die Markise während des Schließvorgangs blockiert wird. Schnelle und einfache Einstellung des Antriebs mit Einstellkabel Universal ohne Zugriff auf den Antriebskopf.

Wichtiger Hinweis.

Die aktuellen Orea 50 WT Motoren haben geänderte Abmessungen. Bitte beachten Sie die aktuellen technischen Daten.

Produktmerkmale Somfy Orea WT

Einsetzbar ab Welle SW 50
elektronische Endabschaltung
Drehmomenterkennung beim Schließen der Kassettenmarkise
Blockiererkennung beim Schließen der Markise
Ansteuerung über Kabel, 4-adrig
max. 3 Antriebe parallel schaltbar
inkl. Motorkabel 1 Meter (schwarz)

Endlageneinstellung

Endlage oben: auf Drehmoment
Endlage unten: frei einstellbar

Einstellung der unteren Endlage nur mit Einstellkabel
oder nicht verriegelten Doppelwippentaster möglich

Technische Daten

Motortyp	Art-Nr.:	Drehmoment	Geschwindigkeit	L1 / L2 in mm	Z1 / Z2 in mm	Leistungsaufnahme
Orea 50 WT 6/17	1110160	6 Nm	17 U/Min	555 / 540	15,05 / 20	90 Watt
Orea 50 WT 10/17	1111113	10 Nm	17 U/Min	555 / 540	15,05 / 20	120 Watt
Orea 50 WT 15/17	1112202	15 Nm	17 U/Min	605 / 590	15,05 / 20	140 Watt
Orea 50 WT 20/17	1113170	20 Nm	17 U/Min	605 / 590	15,05 / 20	160 Watt
Orea 50 WT 25/17	1114182	25 Nm	17 U/Min	605 / 590	15,05 / 20	170 Watt
Orea 50 WT 30/17	1115162	30 Nm	17 U/Min	655 / 640	15,05 / 20	240 Watt
Orea 50 WT 35/17	1116178	35 Nm	17 U/Min	655 / 640	15,05 / 20	240 Watt
Orea 50 WT 40/17	1117201	40 Nm	17 U/Min	675 / 660	15,05 / 20	270 Watt
Orea 50 WT 50/12	1118128	50 Nm	12 U/Min	655 / 640	15,05 / 20	240 Watt

Enschalterbereich	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
-	47 mm	230/50 V Hz	IP44	1 m

Motorlager

*► Typ 1*
Markisen- und Universallager ohne Gewinde

Seitlicher Platzbedarf bis Behangbeginn	\| 28 mm
Teilkreis 48 mm für M6-Sechskantschraube	\| max. 85 Nm/180 kg
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube	\| max. 120 Nm/250 kg
Einsatz bis 70 Nm	\| mit dem im Lieferumfang enthaltenen Federring
Einsatz bis 120 Nm	\| nur mit schließbaren Federrings Artikel-Nr. 9 910 002
Art. Nr.: 9910009

Adapterset

► Typ 1	► Typ 2
SRW 65 E-H/3(0,6-0,8mm)	SRW 65 E-H/3(1,0-1,5mm)

Art. Nr.: 9707023/9751004	Art. Nr.: 9707024/9751008

► Typ 3	► Typ 4
K 60	Ø 50 x 1,5 mm

Art. Nr.: 9703897/9751003	Art. Nr.: 9707125

► Typ 5	► Typ 6
Ø 60 x 1,5 mm	Ø 63 x 1,5 mm

Art. Nr.: 9707033/9751013	Art. Nr.: 9707026/9206019

► Typ 7	► Typ 8
Ø 70 x 1,5 mm	Ø 70 x 2 mm

Art. Nr.: 9707031/9206028	Art. Nr.: 9707031/9420313

► Typ 9	► Typ 10
Ø 57 x 1,5 mm	Ø 52 x 0,6 mm

Art. Nr.: 9705571/9705287	Art. Nr.: 9008143/9008142

► Typ 11	► Typ 12
Ø 63 x 0,8 mm	Ø 63 x 1,0 mm

Art. Nr.: 9707028/9706146	Art. Nr.: 9707028/9706146

► Typ 13	► Typ 14
Ø 64,5 x 1,6 mm	Ø 63 x 0,8-1,0 mm

Art. Nr.: 9707030/9751002	Art. Nr.: 9707028/9751014

► Typ 15	► Typ 16
Ø 78 DS 78 Flachnut (MHZ)	Ø 70 x 0,8-1,5 mm Rundnut

Art. Nr.: 9707026/9762012/98761012	Art. Nr.: 9707034/9751005

► Typ 17	► Typ 18 DS 78
Ø 74 (DS 74 Rundnut)	Ø 78 (DS 78 Flach- und Rundnut)

Art. Nr.: 9707037/9751009	Art. Nr.: 9707027/9761001

► Typ 19 DS 85	► Typ 20
Ø 85 (DS 85 Rundnut)	Ø 85 (Nutrohr Imbac 85)

Art. Nr.: 9707035/9761003	Art. Nr.: 9707026/9690085/9420300

► Typ 21	► Typ 22
Ø 101,6 x 3,6 mm	Ø 89 x 2 mm

Art. Nr.: 9707026/9420371/9420309	Art. Nr.: 9707026/9520312/9420303

► Typ 23	► Typ 24
Ø 83 x 1,5 mm	Ø 78 Rundnut und Flachnut

Art. Nr.: 9707026/9700977/9420306	Art. Nr.: 9707026/9707640/9761005

► Typ 25
Ø 100/102 x 2 mm

Art. Nr.: 9707029/9420370/9420304

Lieferumfang

1 x Somfy Orea WT (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)

Dokumente

Bedienungsanleitung (1.77 MB)

Informationen zum Hersteller / Produktsicherheit

Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
