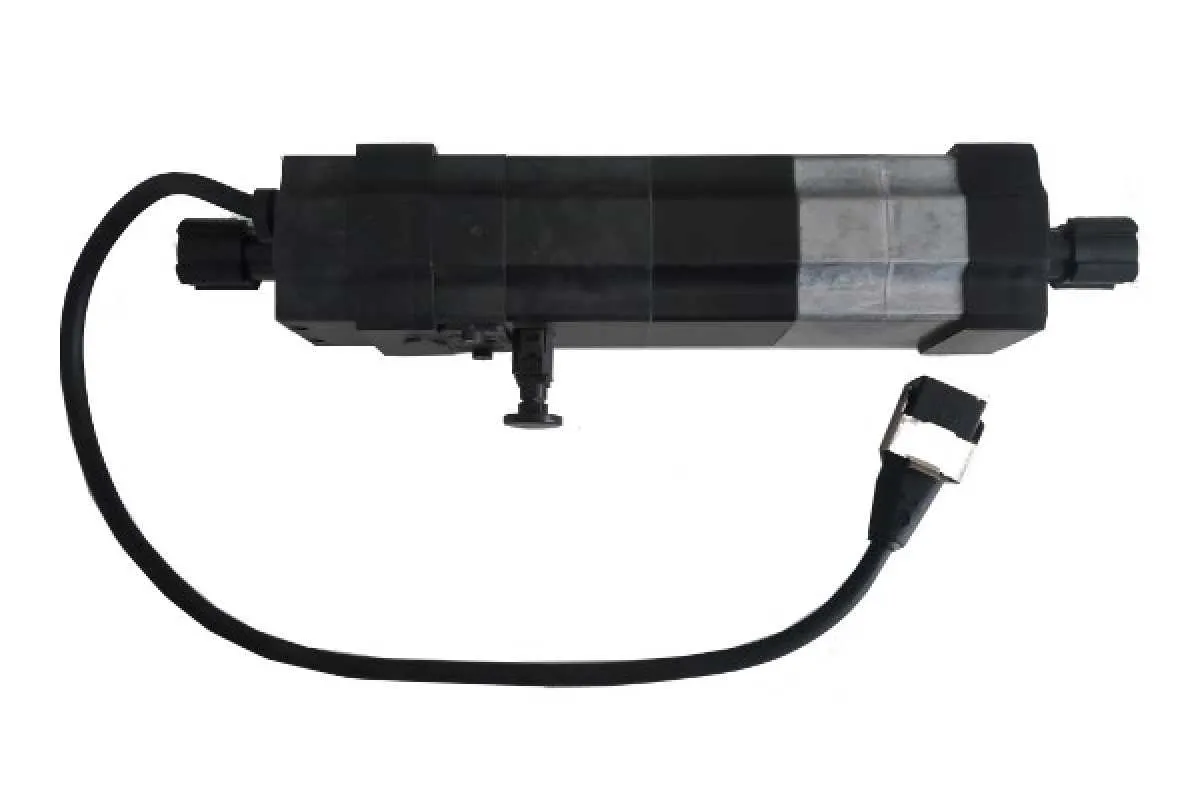

Warema/Dunker Jalousieantrieb (D259, D359)
Die Jalousieantriebe ermöglichen einen einfachen Einbau in die Kopfschiene durch Ihre angepasste Form mit Innenliegenden, nicht sichtbaren Befestigungsklammern. Bei diesen Motoren sind die Endlagen oben und unten Frei einstellbar. Alle Antriebe werden bei Auslieferung auf die untere Endlage eingestellt.
Der Jalousieantrieb D259 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D204, D234, D238B, D204 AE, D239 und D249. Der Jalousieantrieb D359 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D304, D334, D338B, D304 AE, D339 und D349. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Raffstoren (Jalousien). Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt. Der Antrieb wir mit einer 0,5 Meter langen Motorleitung und 2 x Wellenkupplung (12 mm 4-kant) ausgeliefert.
Der Jalousieantrieb D259 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D204, D234, D238B, D204 AE, D239 und D249. Der Jalousieantrieb D359 kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: D304, D334, D338B, D304 AE, D339 und D349. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Raffstoren (Jalousien). Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt. Der Antrieb wir mit einer 0,5 Meter langen Motorleitung und 2 x Wellenkupplung (12 mm 4-kant) ausgeliefert.
Wichtige Hinweise:
Ausführung Linkslauf
Befestigungszubehör ist nicht im Lieferumfang enthalten.
Diese Ausführung der Antriebe (D259, D359) ist für Montage in Kopfschiene oben offen ausgelegt.
Befestigungszubehör ist nicht im Lieferumfang enthalten.
Diese Ausführung der Antriebe (D259, D359) ist für Montage in Kopfschiene oben offen ausgelegt.
Der hier angebotene Jalousieantrieb D259 kann für folgenden Vorgängermodelle zur Verwendung kommen: D234, D238B, D204 AE, D204, D239 und D249.

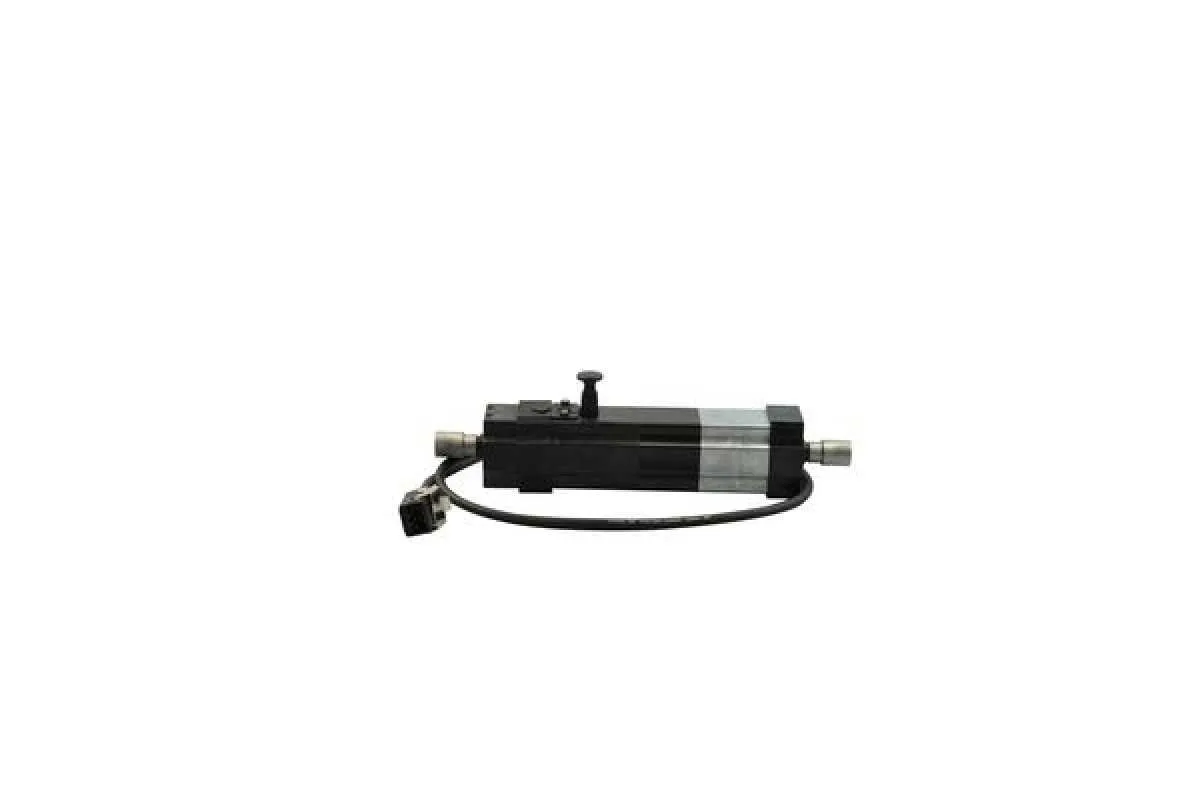

Der hier angebotene Jalousieantrieb D359 kann für folgenden Vorgängermodelle zur Verwendung kommen: D304, D304 AE, D334, D338B, D339 und D349.
Der hier angebotene Jalousieantrieb D359 kann für folgenden Vorgängermodelle zur Verwendung kommen: D304, D304 AE, D334, D338B, D339 und D349.
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
|
|
|
|
|
 oben (an Kopfschiene) |
 ¹ |
X | ² |
|
|
|
|
|
 unten (Fensterbank) |
¹ |
X | X |
|
|
|
|
|
| ¹ = Wird über Druckknöpfe eingestellt | |||
| ² = Antrieb kann über Auflaufpilz abschalten | |||
|
|
|||
Bedienungsanleitung

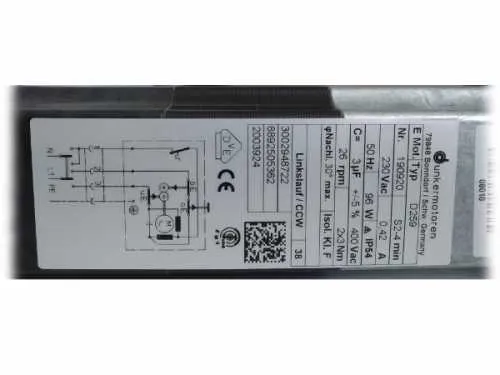

| Motortyp | Art. Nr.: | Drehmoment | Geschwindigkeit | Stromaufnahme | Leistungsaufnahme |
| D259 | 2003924 | 6 Nm | 26 U/min | 0,42 A | 96 Watt |
| D359 | 2003925 | 10 Nm | 26 U/min | 0,58 A | 140 Watt |
| Enschalterbereich | Abtrieb | Stromversorgung | Schutzart | Kabellänge | Betriebsdauer |
| 68 Umdrehungen | beidseitig | 230/50 V Hz | IP44 | 2,45 m | 4 Minuten |
| bei Standardauswahl |
|---|
| 1 x Dunker Jalousieantrieb (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3) |

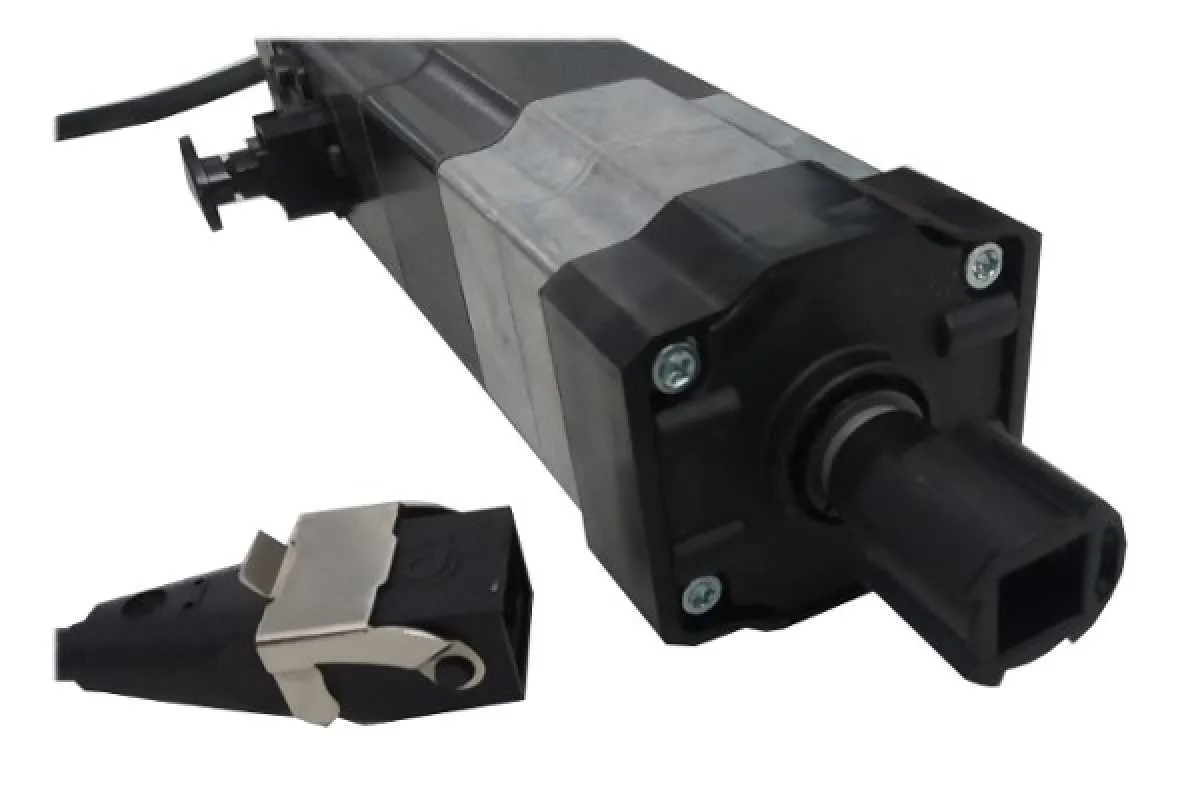

| 2 x Wellenkupplung (12 mm 4-kant) |
| 1 x Bedienungsanleitung |
- Einstellanleitung und Anschlussplan (507.12 KB) :
- Hier finden Sie alle Informationen, die Sie zur Inbetriebnahme der Motoren benötigen.
