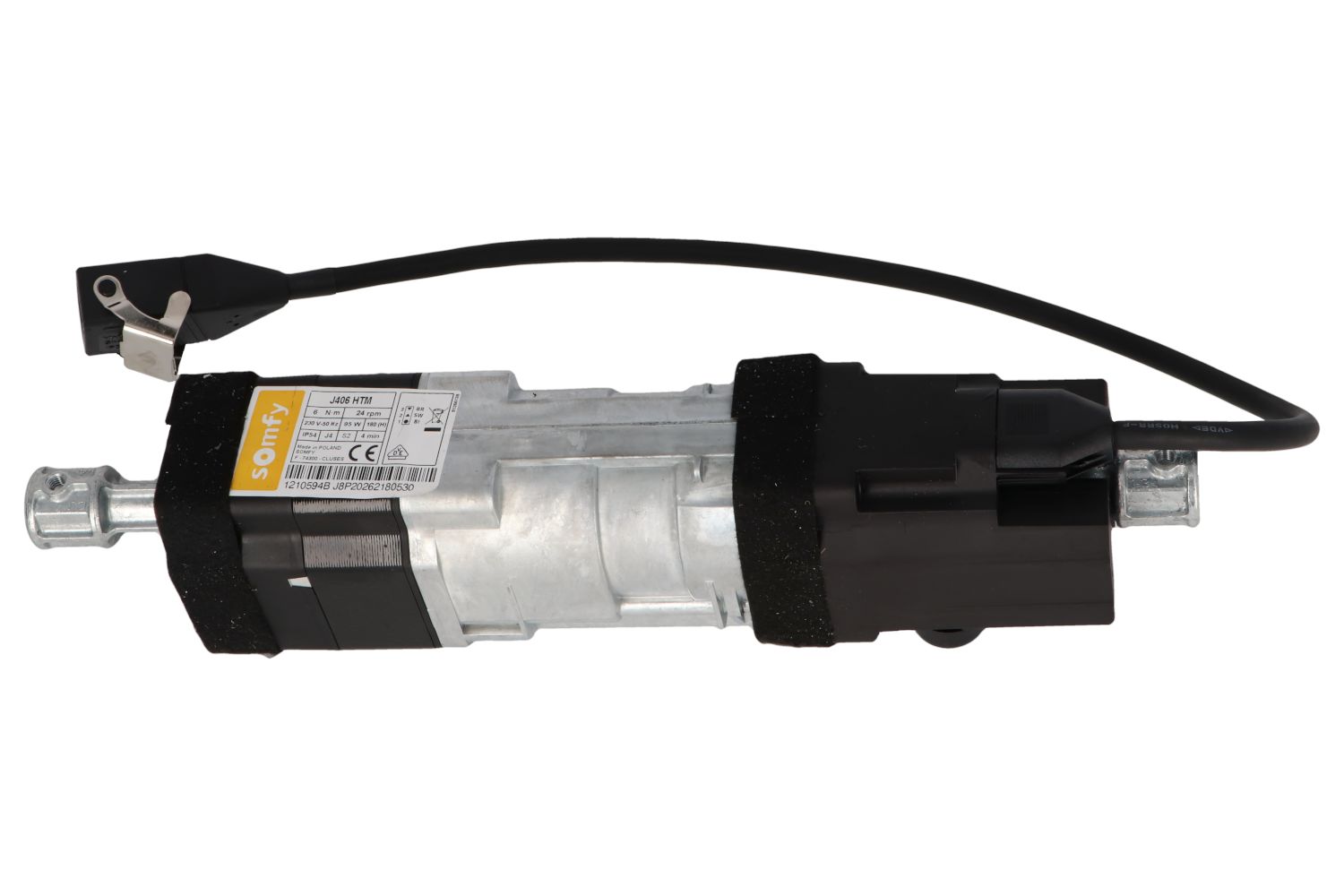

Warema/Somfy Jalousieantrieb J4 HTM
Die Jalousieantriebe ermöglichen einen einfachen Einbau in die Kopfschiene durch Ihre angepasste Form mit Innenliegenden, nicht sichtbaren Befestigungsklammern. Bei diesen Motoren sind die Endlagen oben und unten Frei einstellbar. Alle Antriebe werden bei Auslieferung auf die untere Endlage eingestellt.
Der Jalousieantrieb J4 HTM kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: Stehle + Söhne J406 1TN Art. Nr.: 616213, J410 1TN Art. Nr.: 616214 und J418 1TN Art. Nr.: 616215. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Raffstoren (Jalousien). Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt. Der Antrieb wir mit einer 0,5 Meter langen Motorleitung und 2 x Wellenkupplung (12 mm 4-kant) ausgeliefert.
Der Jalousieantrieb J4 HTM kann in Warema Raffstoren für folgende Modelle als Ersatz verwendet werden: Stehle + Söhne J406 1TN Art. Nr.: 616213, J410 1TN Art. Nr.: 616214 und J418 1TN Art. Nr.: 616215. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Raffstoren (Jalousien). Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt. Der Antrieb wir mit einer 0,5 Meter langen Motorleitung und 2 x Wellenkupplung (12 mm 4-kant) ausgeliefert.
Wichtige Hinweise:
Dieser Antrieb ist ca. 20 mm länger als der Stehle + Söhne Antrieb.
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
|
|
|
|
|
 oben (an Kopfschiene) |
 ¹ |
X | ² |
|
|
|
|
|
 unten (Fensterbank) |
¹ |
X | X |
|
|
|
|
|
| ¹ = Wird über Druckknöpfe eingestellt | |||
| ² = Antrieb kann über Auflaufpilz abschalten | |||
|
|
|||
Bedienungsanleitung
J406 HTM |
Art. Nr.: 2003510 1210288 |
6 Nm |
26 U/Min Geschwindigkeit |
0,40 A Stromaufnahme |
95 Watt Leistungsaufnahme |
||
J410 HTM |
Art. Nr.: 2003511 1210289 |
10 Nm Drehmoment |
26 U/Min Geschwindigkeit |
0,50 A Stromaufnahme |
110 Watt Leistungsaufnahme |
||
J418 HTM |
Art. Nr.: 2003512 1210290 |
18 Nm Drehmoment |
26 U/Min Geschwindigkeit |
0,70 A Stromaufnahme |
155 Watt Leistungsaufnahme |
||
| 6 min Kurzzeitbetrieb (S2) |
mechanisch Endabschaltungsart |
230/50 V Hz Stromversorgung |
Blockmotor Bauart |
0,5 m, STAS3 Kabellänge |
90 Umdrehungen Endschalterbereich |
| bei Standardauswahl |
|---|
| 1 x Warema/somfy Jalousieantrieb (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3) |
| 2 x Wellenkupplung (12 mm 4-kant) |
| 1 x Bedienungsanleitung |
- Einstellanleitung und Anschlussplan (435.45 KB) :
- Hier finden Sie alle Informationen, die Sie zur Inbetriebnahme der Motoren benötigen.
