Warema MSE Inside 1 UP / Zeitlogik

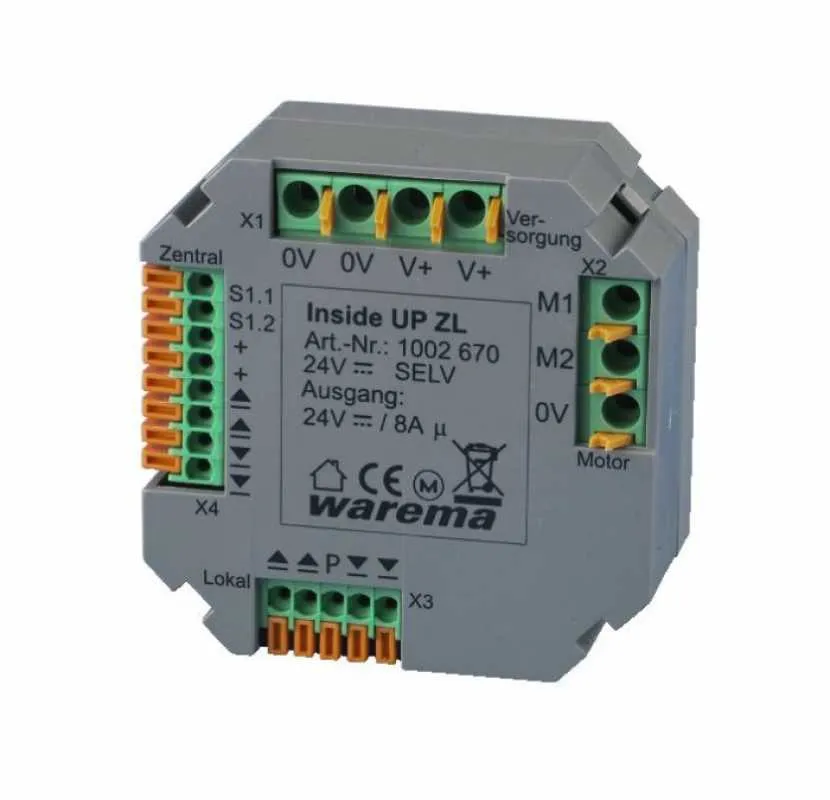

Die Warema Motorsteuereinheit MSE Inside ZL UP ( (ZL=Zeitlogik, speziell für Lamellenprodukte wie z.B.: Jalousien) ist ein elektronisches Steuergerät zur Ansteuerung eines Sonnenschutzantriebes.
Die Versorgung der MSE und des Antriebes erfolgt mittels Sicherheitskleinspannung (SELV) von einem externen Netzteil. Der Antrieb kann über die MSE sowohl mittels Taster vor Ort als auch von einer übergeordneten Zentrale bedient werden. An die MSE kann außerdem ein externer potentialfreier Schalter angeschlossen werden z.B. zum Schutz Ihres innenliegenden Sonnenschutzbehangs bei geöffnetem Fenster. Mehrere MSE´s können, als Gruppe geschaltet, von einem Taster aus bedient werden.

Funktion - örtliche Bedienung

Der Sonnenschutz fährt nach Betätigung des örtlichen Bedienelementes in die entsprechende Richtung und stoppt nach 2 Sekunden. Bleibt das Bedienelement darüber hinaus betätigt, geht die Steuerung in die Selbsthaltung. Die Taste kann danach losgelassen werden. Die Sonnenschutzeinrichtung fährt bis Ablauf der est eingestellten Laufzeit von 3 Minuten in Richtung Endposition hoch bzw. tief. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden. Um die Lamellen eines Raffstores nur zu wenden muss eine Taste kürzer als 2 Sekunden betätigt werden.

Hinweis zum Bedienelement

Für das örtliche Bedienelement muß ein Jalousietaster bzw. ein Taster mit Wechselkontakt und Mittelstellung "AUS" verwendet werden.

Zentrale Bedienung

Für die Dauer einer Zentralbedienung ist die örtliche Bedienung gesperrt, dabei wird eine eventuelle vorhandene Selbsthaltung gelöscht.

Hinweis Laufzeit

Erreicht der Antrieb den Endschalter nicht innerhalb von 3 Minuten, wird dieser automatisch abgeschaltet, egal ob ein örtlicher oder ein zentraler Fahrbefehl vorlag.

Gruppenbildung

Mehrere MSE können über die Steuerleitung als Gruppe geschaltet und zentral über einen Taster bedient werden. (siehe Anschlussplan)

Hinweis Verriegelung

Soll ein externer potentialfreier Schalter oder Reed-Schalter zur Verriegelung, z.B. Ihres Sonnenschutzes mit einem Fenster, an die Motorsteuereinheit angeschlossen werden, so muss die Kurzschlußbrücke zwischen S1.1 und S1.2 (siehe Anschlussplan) entfernt und der Schalter dort angeschlossen werden. Der  Sonnenschutz oder das Fenster kann dann nur bedient werden, wenn der Schalter geschlossen ist.

​

Produktmerkmale
Variante ZL zur direkten Ansteuerung von 24 V Sonnenschutzantrieben (Lamellenprodukte) über Sonnenschutzzentrale oder einen Taster vor Ort
Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist
die Versorgungsspannung für die MSE wird in einem externen Netzteil erzeugt (externes Netzteil erforderlich, nicht im Lieferumfang)
