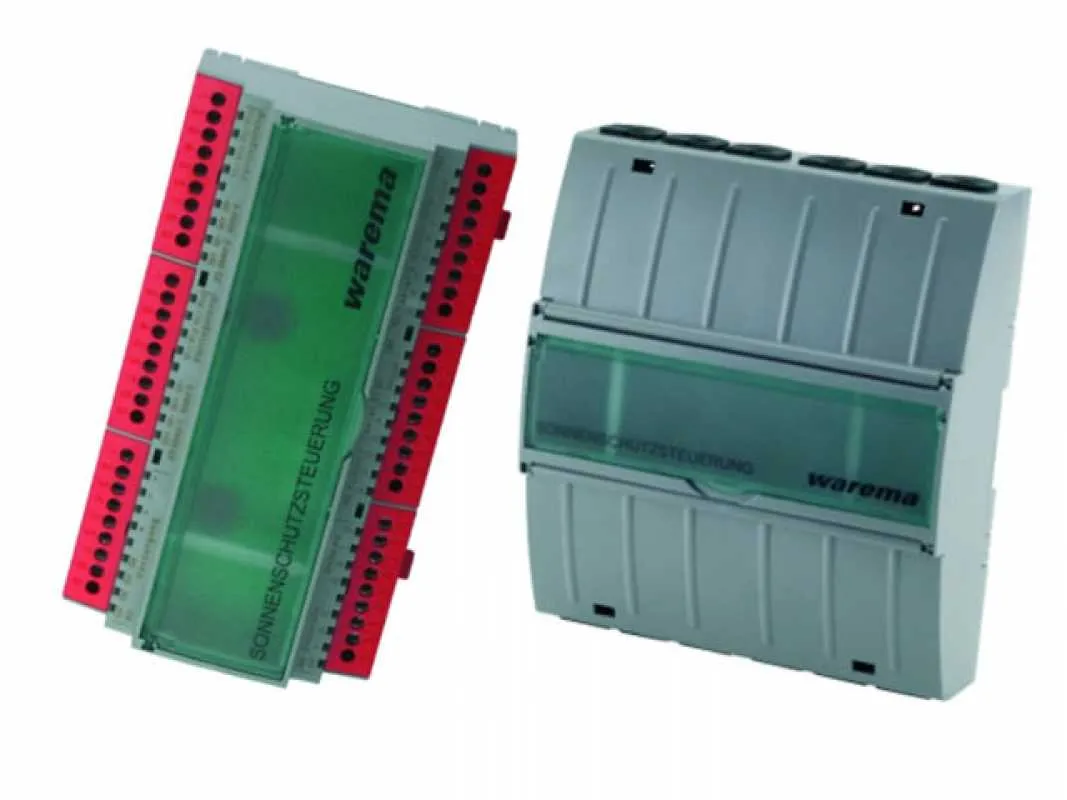

Warema MSE Inside 4 AP/REG

Die MSE Inside 4 AP/REG ist ein elektronisches Steuergerät zur Ansteuerung von bis zu vier Sonnenschutz- oder Fensterantrieben. Die Versorgung dieser Motorsteuereinheit und der Antriebe erfolgt mittels Sicherheitskleinspannung (SELV) durch ein externes Netzteil. Der Antrieb des Sonnenschutzes oder des Fensters kann über die Motorsteuereinheit sowohl mittels Taster vor Ort als auch von einer übergeordneten Zentrale bedient werden. An die Motorsteuereinheit kann außerdem ein externer potentialfreier Schalter angeschlossen werden, z.B. zum Schutz Ihres innenliegenden Sonnenschutzes bei offenem Fenster. Mehrere Motorsteuereinheiten können, als Gruppe geschaltet, von einem gemeinsamen Taster aus bedient werden.

Funktionsübersicht

Durch die Kodierschalter auf der Baugruppe können verschiedene integrierte Steuerungsprogramme aktiviert werden. Es gibt Kodierschalter zur Gruppenbildung und zur Programmwahl. Die Einstellung des Programmschalters gilt für jeweils ein Kanalpaar und bleibt immer paarweise wirksam, unabhängig von einer evtl. gebildeten Gruppe.

Programm 1 - Örtliche Bedienung mit Zeitlogik:

Dieses Steuerungsverhalten bietet sich speziell für Lamellenprodukte wie Raffstoren oder Jalousien an: Der Sonnenschutz fährt nach Betätigung der Taste in die entsprechende Richtung. Bleibt die Taste länger als 2,5 Sekunden betätigt, geht die Steuerung in Selbsthaltung. Die Taste kann danach losgelassen werden. Der Sonnenschutz fährt bis Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden. Wenn sie die Lamellen nur wenden möchten, können Sie eine der Tasten kurz antippen.

Programm 2 - Örtliche Bedienung mit Permanentlogik:

Dieses Steuerungsverhalten bietet sich z.B. für Rollläden und Stoffprodukte an: Der Sonnenschutz fährt nach Betätigung des örtlichen Tasters in die entsprechende Richtung und geht sofort in Selbsthaltung. Der Taster kann sofort losgelassen werden und der Sonnenschutz fährt bis zum Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden.

Zentrale Bedienung:

Für die Dauer einer Zentralbedienung ist die örtliche Bedienung gesperrt, dabei wird ein eventuell anliegender Fahrbefehl gelöscht.

Gruppenbildung:

Durch die Einstellung der DIP-Schalter auf der Platine können Gruppen gebildet und von einem Taster gemeinsam bedient werden. Beachten Sie bitte, dass dann die Antriebe, welche einer solchen Gruppe zugeordnet sind, nicht mehr einzeln bedient werden können. Einzelheiten zur Gruppenbildung entnehmen Sie bitte der Bedienungsanleitung. Bei durchgeschleifter Gruppensteuerleitung ist auch eine die Motorsteuereinheiten übergreifende Gruppenbildung möglich.

Produktmerkmale

• direkte Ansteuerung von bis zu sechs 24 V-Sonnenschutzantrieben über eine Sonnenschutzzentrale und einen Taster vor Ort
• mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden
• Logikverhalten des Tasters zwischen Zeitlogik u. Permanentlogik umschaltbar
• Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
• Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/ Rollladen)
• Programm „Auffächern“ (komplette Lamellenwendung nach Stopp oder 3 Minuten Laufzeit), um die korrekte Lage der Lamellen sicherzustellen über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist.
• Örtliche Gruppenbildung über DIP Schalter
