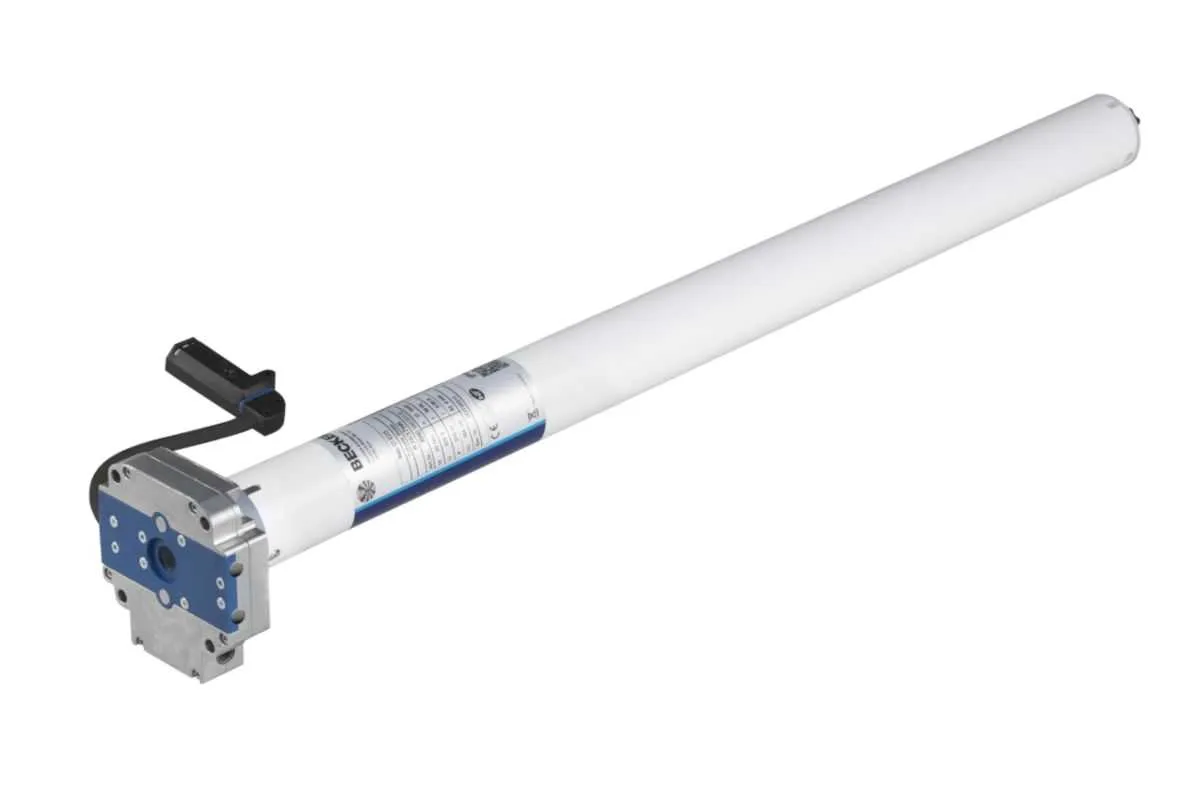

Becker Rollladenantriebe R-E25 mit Handkurbel-Anschluss
_1606_2.jpg "Becker Rollladenantriebe R-E25 mit Handkurbel-Anschluss")
Die Becker R-E25 Antriebe haben eine elektronische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 12 bis 40 Nm in den Abstufungen 12 Nm (R12-17-E25), 20 Nm (R20-17-E25), 30 Nm (R30-17-E25), und 40 Nm (R40-17-E25) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung erfolgt automatisch nach dreimaligen anfahren der Endpunkte.
Produktmerkmale
 Elektronische Endabschaltung |
 Motor gegen Überhitzung geschützt |
 Für Rechts- und Linkseinbau geeignet |
 Installationsmanagement |
 Festfrierschutz oben |
 Festfrierschutz unten |
Produktbesonderheiten
► Parallel schaltbar► Handkurbelanschluss
► Hinderniserkennung in beide Richtungen
► Endlagenprogrammierung durch intelligentes Installationsmanagement (3 x Anfahrt)
► Fliegengitter- und Festfrierschutzfunktion
| Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | L1 | L2 | L3 | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|---|
| R12-17-E25 | 20101400080 | 12 Nm | 17 U/min | 637 mm | 677 mm | 704 mm | 0,50 A | 110 Watt |
| R20-17-E25 | 20201400090 | 20 Nm | 11 U/min | 677 mm | 717 mm | 744 mm | 0,75 A | 160 Watt |
| R30-17-E25 | 20201400100 | 30 Nm | 17 U/min | 677 mm | 717 mm | 744 mm | 0,90 A | 205 Watt |
| R40-17-E25 | 20301400110 | 40 Nm | 17 U/min | 697 mm | 737 mm | 764 mm | 1,15 A | 260 Watt |
*Dargestellte Mitnehmerbreite von SM70 (49303000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| Endschalterbereich: | 64 Umdrehungen |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 45 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |

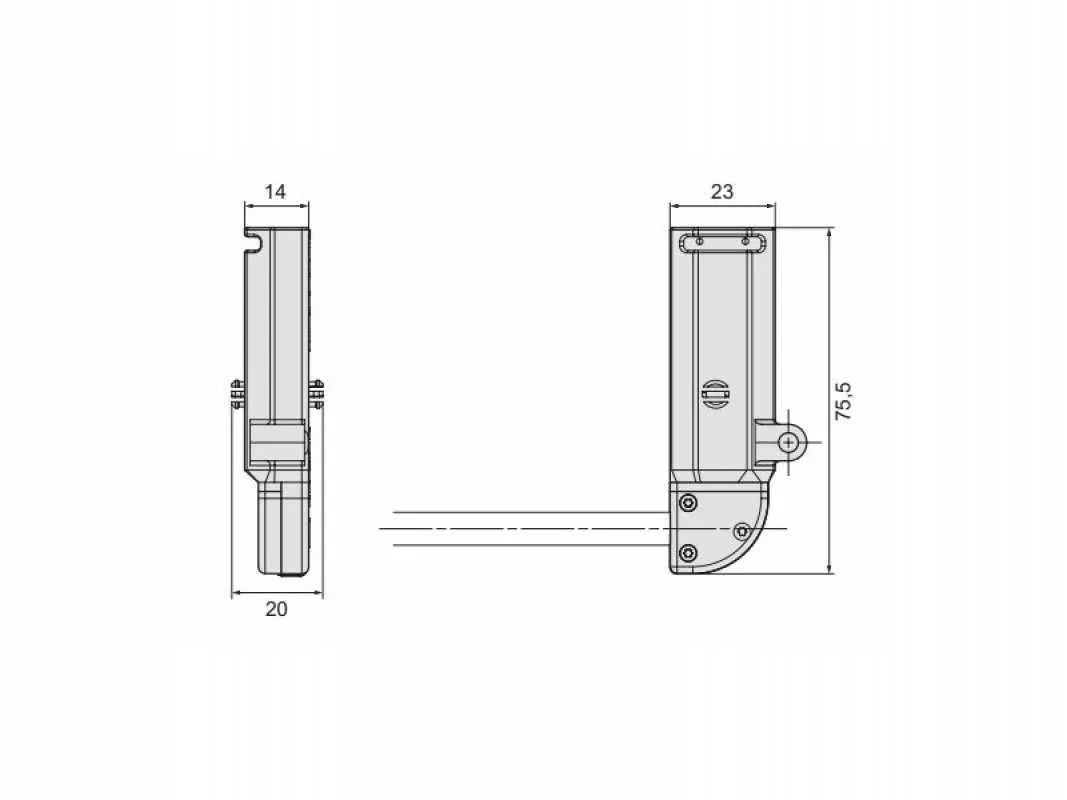

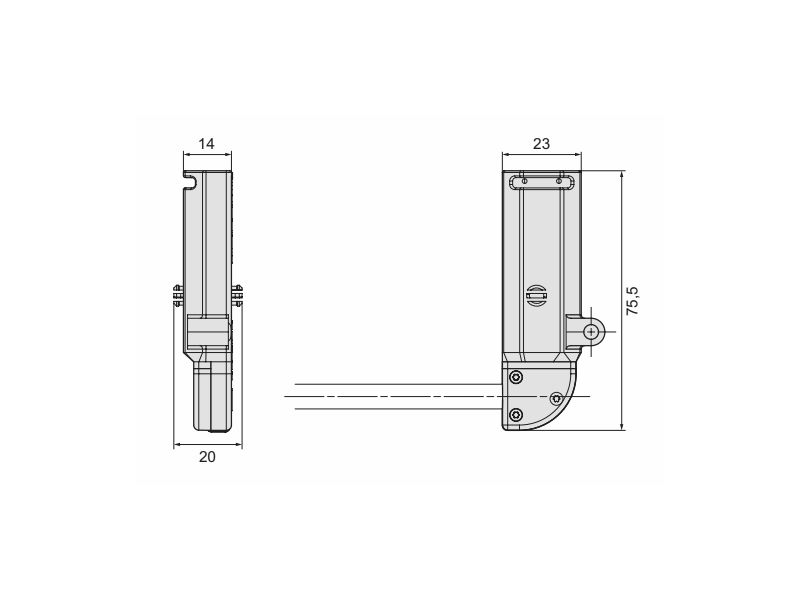

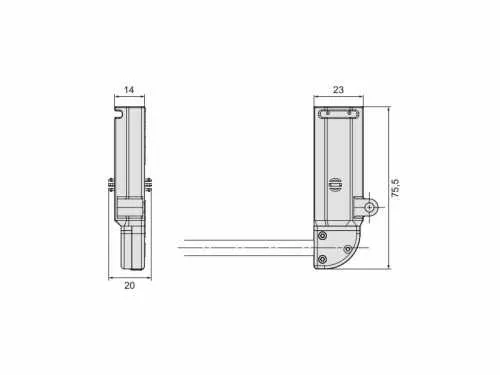

| Anschlusskabel: | 0,2 M Winkelstecker |
*Dargestellte Mitnehmerbreite von S60L (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| ► Typ 1 |
| Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant |
 |
| Art. Nr.: 49313000960/ Art. Nr.: 49302001720 |
| ► Typ 2 |
| Plattenlager-HK mit Adapterplatte und Befestigungsschrauben |
 |
| Art. Nr.: 49312000840 |
|

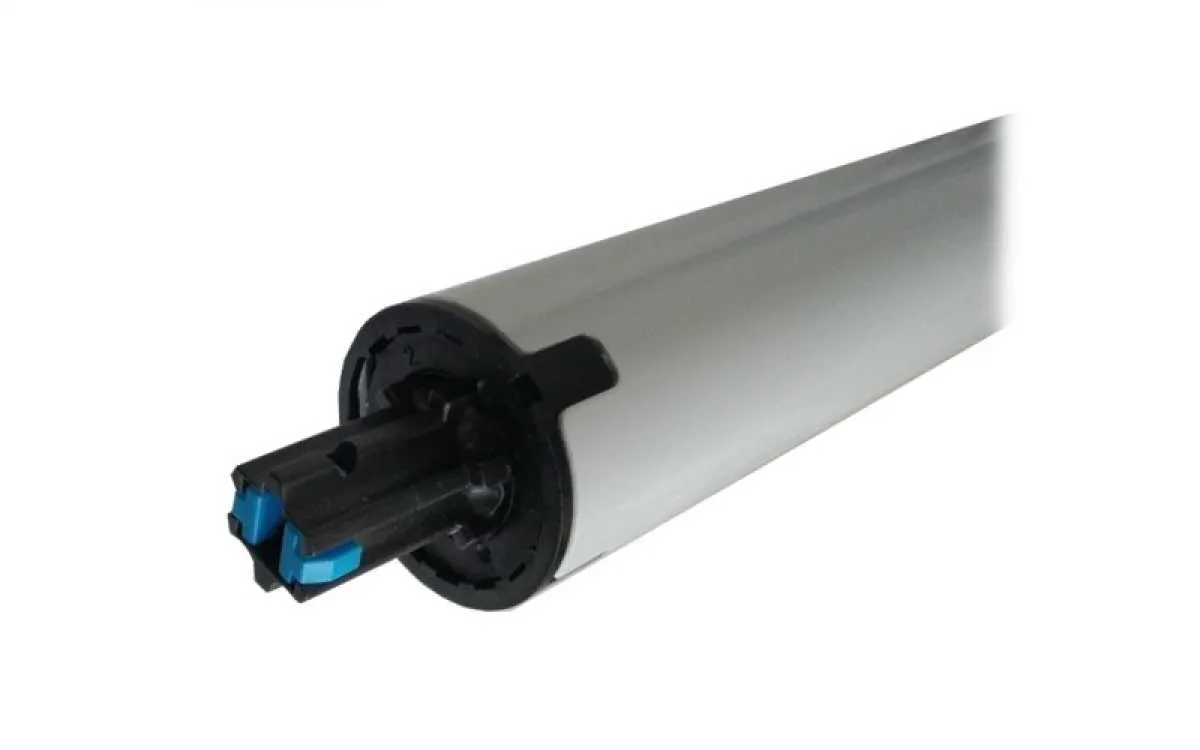

► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 49303001210 / Art. Nr.: 49303001220 | Art. Nr.: 49303004660 / Art. Nr.: 49303004650 |
|
► Typ 3 SW 70 |
► Typ 4 Butzbach B60 |
||
 |
 |
||
| Art. Nr.: 49303000450 / Art. Nr.: 49300006070 | Art. Nr.: 49303000460/ Art. Nr.: 49300307071 |
|
► Öse mit Sechskantstab SW 7 | 70-HK |
► Öse mit Sechskantstab SW 7 | 250-HK |
||
 |
 |
||
| Art. Nr.: 49302001310 | Art. Nr.: 49302001240 |
|
► Öse mit Sechskantstab SW 7 | 450-HK |
► Gelenklager 90° mit Sechskantstab SW 7 |
||
 |
 |
||
| Art. Nr.: 49302001250 | Art. Nr.: 49312000720 |
| bei Standardauswahl |
|---|
| 1 x Becker R-E25 mit Winkelstecker (Drehmoment nach Wahl) |
| Motorlager und Adapterset (optional nach Wahl) |
- Montage- und Betriebsanleitung (3.54 MB)
