Becker Sonnenschutzantriebe R-E12
Becker Sonnenschutzantriebe R-E12
Becker Sonnenschutzantriebe R-E12

Becker Sonnenschutzantriebe R-E12

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
programmierbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 134,65 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

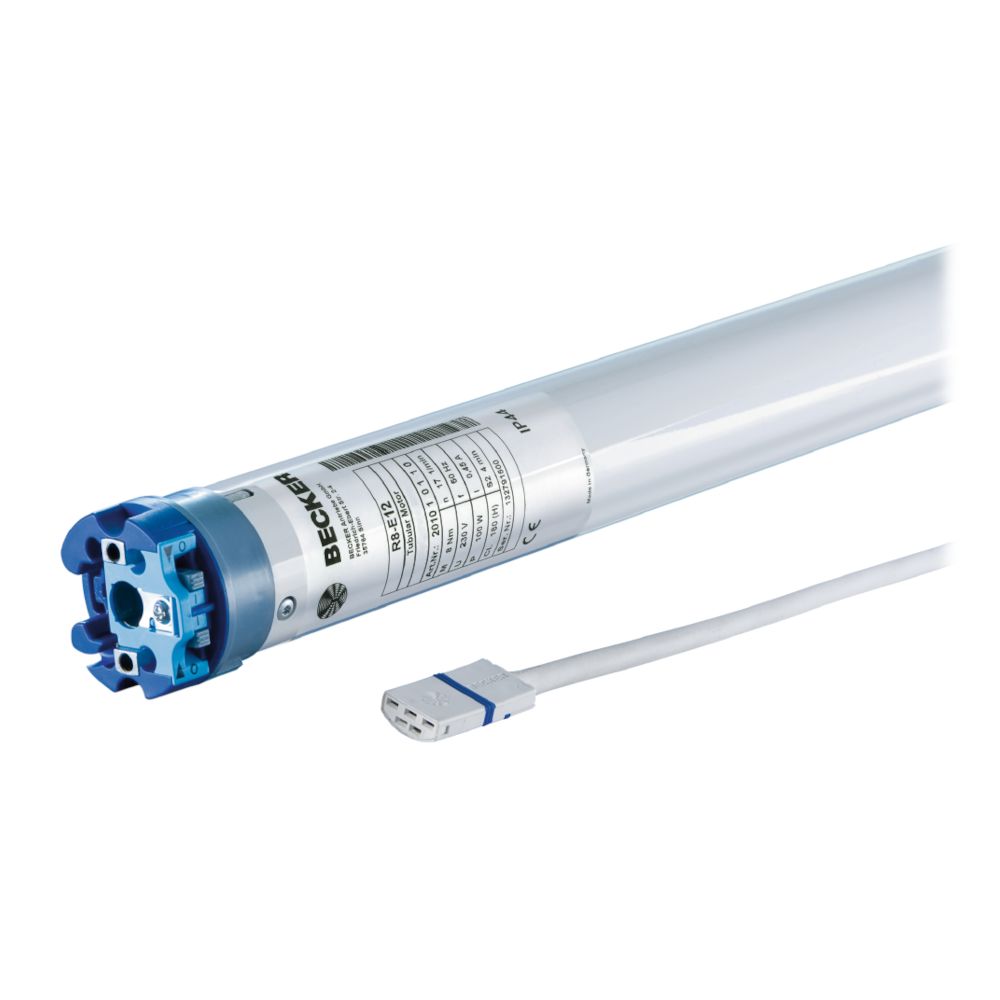

Die Becker R-E12 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 50 Nm in den Abstufungen 8 Nm (R8-17-E12,) 12 Nm (R12-17-E12, 20 Nm (R20-17-E12), 30 Nm (R30-17-E12), 40 Nm (R40-17-E12) und 50 Nm (R50-11-E12) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.


Einfach noch besser - die Antiebe der Serie E12

Ein Muss für alle Sonnenschutzanwendungen ist die PS(+)-Antriebsserie, die ab sofort E12 heißt und noch mehr kann. Wie z.B. die AutoInstall Funktion, mit der das Einstellen der Endlagen kinderleicht wird. Einfach die Markise bis zum gewünschten Anschlag ausfahren, wieder einfahren - fertig!


Produktbesonderheiten

 Nachfolgemodelle der R8/17C PS, R12/17C PS, R20/17C PS, R30/17C PS, R40/17C PS, R50/11C PS
​ AutoInstall Funktion
 Erhöhte Schließkraft für z.B. Kassettenmarkisen aktivierbar
 Endlageneinstellung oder -löschen mit unverriegeltem oder verriegeltem Taster
 Blockiererkennung in beide Richtungen mit Reversierung und 3-facher Testung
 Sanftanschlag oben - Optimale Anpassung der Schließkräfte zur Tuchschonung
 Reversierung am Anschlag zu-/abschaltbar
 Endlagen Status Indikator (ESI)
 Automatische Tuchspannung nach Erreichen der Endlage
 Fliegengitterschutzfunktion
 steckbare Anschlussleitung in verschiedenen Längen verfügbar
Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
R8-17-E12 8 Nm 0,45 A 100 Watt
R12-17-E12 12 Nm 0,50 A 110 Watt
R20-17-E12 20 Nm 0,75 A 160 Watt
R30-17-E12 30 Nm 0,90 A 205 Watt
R40-17-E12 40 Nm 1,15 A 260 Watt
R50-11-E12 50 Nm 1,05 A 240 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
R8-17-E01 17 U/min
20101301610
l1 = 471 mm
l2 = 511 mm
l3 = 528 mm
R12-17-E01 17 U/min 20101301620 l1 = 471 mm
l2 = 511 mm
l3 = 528 mm
R20-17-E01 17 U/min 20201301460 l1 = 500 mm
l2 = 540 mm
l3 = 557 mm
R30-17-E01 17 U/min 20301301510 l1 = 524 mm
l2 = 564 mm
l3 = 581 mm
R40-17-E01 17 U/min 20401301580 l1 = 539 mm
l2 = 579 mm
l3 = 596 mm
R50-11-E12 11 U/min 20501301650 l1 = 553 mm
l2 = 593 mm
l3 = 610 mm
Rohrdurchmesser: | C = 45 mm
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | steckbar
Abmessungen: | l4 = 17 mm / l5 = 40 mm
*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker R-E12 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
weitere Motorlager für Baureihe R
► Typ 1 ► Typ 2
Markisenhalter -P/R inkl. Steckzapfen R2/10 Kastenlager inkl. Steckzapfen R2/10
Art. Nr.: 49303000530 / Art. Nr.: 49302000300 Art. Nr.: 49303000510 | Art. Nr.: 49302000300

► Typ 3
Anschlussteil Stern

Art. Nr.: 49302002600
Adapterset

► Typ 1
  M50 Drive Wheel Universal

► Typ 2
  57,5 mm

Art. Nr.: 49303004060 / Art. Nr.: 49303004070 Art. Nr.: 49303001730 / Art. Nr.: 49303001740



► Typ 3
  63N D

► Typ 4
  Forjas 70

Art. Nr.: 49303000520 / Art. Nr.: 49303004150 Art. Nr.: 49303002170 / Art. Nr.: 49303002180



► Typ 5
  DW70N

► Typ 6
  DW74N

Art. Nr.: 49303000550 / Art. Nr.: 49300707070 Art. Nr.: 49303000560 / Art. Nr.: 49300107072



► Typ 7
  DW78R+F

► Typ 8
  Optinut 81,8

Art. Nr.: 49303000910 / Art. Nr.: 49303000330 Art. Nr.: 49303005290 / Art. Nr.: 49303005280



► Typ 9
  Optinut 69 x 1,25 mm

► Typ 10
  DW85N

Art. Nr.: 49303005570 / Art. Nr.: 49303005560 Art. Nr.: 49303004100 / Art. Nr.: 49303000660



► Typ 11
  50 x 1,5 mm

► Typ 12
  Siral 50

Art. Nr.: 49303000490 Art. Nr.: 49303000500



► Typ 13
  50 x 1,5 mm Warema

► Typ 14
  60 x 1,5 mm

Art. Nr.: 49303004200 Art. Nr.: 49303000750 / Art. Nr.: 49303000760



► Typ 15
  63 x 1,5 mm

► Typ 16
  70 x 1,5 mm

Art. Nr.: 49303000590 / Art. Nr.: 49303006280 Art. Nr.: 49303000610 / Art. Nr.: 49303000620
Dokumente
Montage- und Betriebsanleitung  (4.05 MB)
Informationen zum Hersteller
Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
