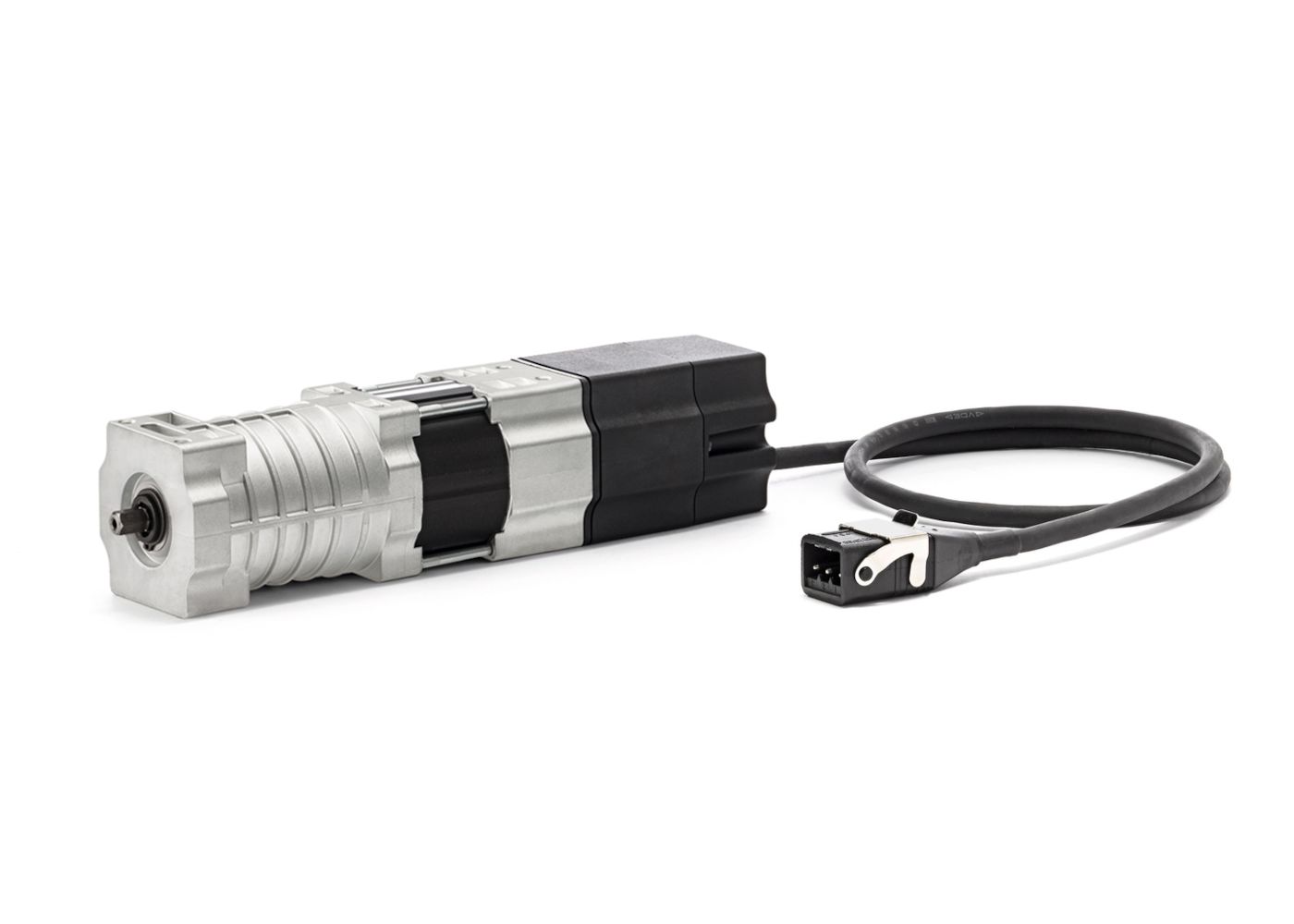

elero Jalousieantrieb JA 06 Soft
6 Nm
Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Diese Antriebe haben 6 Nm Drehmoment, verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Dank der Soft-Technologie sind die Jalousiemotoren von elero außerdem besonders leise und schonend. Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch, was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle.
Endabschaltung
Diese Antriebe haben einen doppelseitigen Abtrieb, mechanische Endschalter und die Endlagen sind oben und unten frei einstellbar.Geräuschlose Soft-Bremse
Durch die geräuschlose und verschleißfreie Soft-Bremse entfällt das lästige Klack-Geräusch, was vornehmlich für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist.Wichtiger Hinweis
Rechtseinbau (Auflaufpilz im Standardlieferumfang)
Motorkabelabgang befindet sich auf der linken Seite (von Rauminnenseite gesehen)
Linkseinbau (Auflaufpilz für Linkseinbau bitte optional wählen)
Motorkabelabgang befindet sich auf der rechten Seite (von Rauminnenseite gesehen)
Montagehinweis
Der Antrieb ist werkseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt.
Rechtseinbau (Sicht von Gebäude Außen-Fassade nach innen):
Rechtseinbau (Sicht von Gebäude Außen-Fassade nach innen):
• Kabelauslass und Stirnseite mit Bedruckung befinden sich rechts • Einstelltaster orange = AUF, Einstelltaster weiß = AB/ZU.
Linkseinbau (Sicht von Gebäude Außen-Fassade nach innen):
• Kabelauslass und Stirnseite mit Bedruckung befinden sich links, Bedruckung der Stirnseite mit Richtungsaufkleber „L“ überkleben • Einstelltaster orange = AB/ZU, Einstelltaster weiß = AUF.
Montage Auflaufpilz:
1. Aufkleber an der Unterseite des Endschaltergehäuses abziehen.
2. Bei Rechtseinbau den Auflaufpilz mit oranger bzw. schwarzer Kappe so in die Öffnungen stecken und einclipsen, dass der Druckstift zur orangen Einstelltaste zeigt. Bei Linkseinbau den Auflaufpilz mit weißer Kappe (Sonderzubehör) so in die Öffnungen stecken und einclipsen, dass der weiße Druckstift zur weißen Einstelltaste zeigt.
3. Funktion des Auflaufpilzes mechanisch prüfen.
4. Optional kann mit Pilzverlängerungen (Sonderzubehör) der obere Abschaltpunkt im Raster von 10 mm bis maximal 30 mm angepasst werden.
2. Bei Rechtseinbau den Auflaufpilz mit oranger bzw. schwarzer Kappe so in die Öffnungen stecken und einclipsen, dass der Druckstift zur orangen Einstelltaste zeigt. Bei Linkseinbau den Auflaufpilz mit weißer Kappe (Sonderzubehör) so in die Öffnungen stecken und einclipsen, dass der weiße Druckstift zur weißen Einstelltaste zeigt.
3. Funktion des Auflaufpilzes mechanisch prüfen.
4. Optional kann mit Pilzverlängerungen (Sonderzubehör) der obere Abschaltpunkt im Raster von 10 mm bis maximal 30 mm angepasst werden.

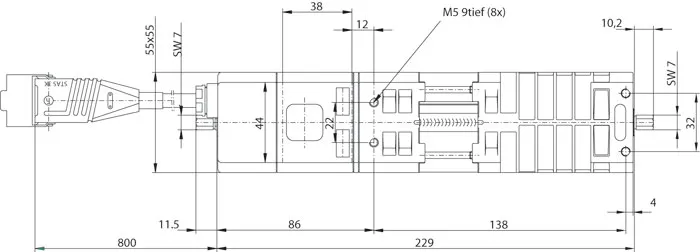

| Motortyp | Geschwindigkeit | Art. Nr.: | Art. Nr.: alt | Drehmoment | Gesamtlänge | Stromaufnahme | Lstg.: |
| JA 06 Soft | 26 U/min | 352040004 | 352040002 352040003 |
6 Nm | 250,7 mm | 0,50 A | 115 Watt |
| Endschalterbereich | Abtrieb | Stromversorgung | Schutzart | Kabel |
| 85 Umdrehungen | beidseitig | 230/50 V / Hz | IP44 |
0,5 Meter, mit Hirschmann STAS3 Kabel halogenfrei |
| ► Typ 1 | ► Typ 2 |
| 6-kant 11,0 mm, mit M5 Gewinde | 4-kant 7,0 mm, kurz, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265140002 | Art. Nr.: 265220002 |
| ► Typ 3 | ► Typ 4 |
| 4-kant 10,00 mm, lang, mit M5 Gewinde | 4-kant 12,0 mm, lang, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265131002 | Art. Nr.: 265041002 |
| ► Typ 5 | ► Typ 6 |
| Nutrohr 14,0 mm, lang, mit M5 Gewinde | 6-kant 9,0 mm, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265001002 | Art. Nr.: 265121001 |
| ► Typ 7 | ► Typ 8 |
| 6-kant 13,0 mm, mit M5 Gewinde | 4-kant 6,0 mm, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 265061001 | Art. Nr.: 265170001 |
| ► Typ 9 | ► Typ 10 |
| 6-kant 6,0 mm, mit Bohrung 3,3 mm | 6-kant 8,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163003501 | Art. Nr.: 163001301 |
| ► Typ 11 | ► Typ 12 |
| 6-kant 9,0 mm | 4-kant 8,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163001401 | Art. Nr.: 163001001 |
| ► Typ 13 | ► Typ 14 |
| Nutrohr Ø 12,0 mm, mit Bohrung 3,3 | 6-kant 7,0 mm, kurz, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 163001501 | Art. Nr.: 163001202 |
Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.
|
► Abgeschrägter Auflaufpilz |
► Pilzverlängerung |
► Auflaufpilz Linkseinbau | ||
 |
 |
 |
||
| Nur zu Verwenden mit 1 x Pilzverlängerung | 10 mm | |||
| Art. Nr.: 167014701 | Art. Nr.: 161014502 | Art. Nr.: 262001101 | ||
|
► Hirschmann Kupplung |
► Jalousieklemmset 68 x 66 mm |
► Jalousieklemmset 58 x 56 mm | ||
 |
 |
 |
||
| für Kopfleiste 68 x 66 mm Achshöhe 35,0 mm, schwarz |
für Kopfleiste 58 x 56 mm Achshöhe 29,0 mm, grau |
|||
| Art. Nr.: 137015301 | Art. Nr.: 266110001 | Art. Nr.: 266120001 | ||
|

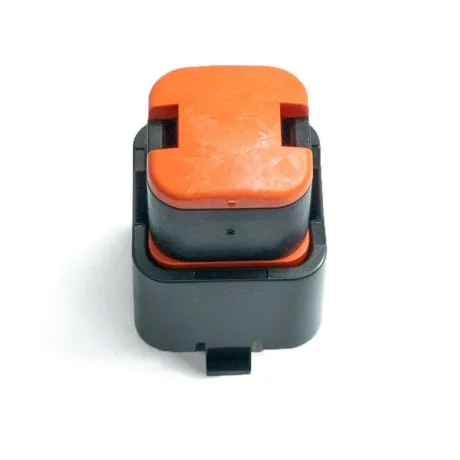

► Auflaufpilz rechts (verlängert) |
|
|||
 |
||||
| IN DEN WARENKORB / 2,50 € | ||||
| Art. Nr.: 262003701 | ||||
| bei Standardauswahl |
|---|
| 1 x elero JA 06 Soft (Drehmoment 6 Nm) |
| 1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS3) |
| 1 x Bedienungsanleitung |
| Kupplungen und Zubehör (optional nach Wahl) |
- Montageanleitung und Anschlussplan (1.16 MB) :
- Montageanleitung für elero Jalousieantriebe JA Soft, dk und e.
- Bedienungsanleitung (1.19 MB)
