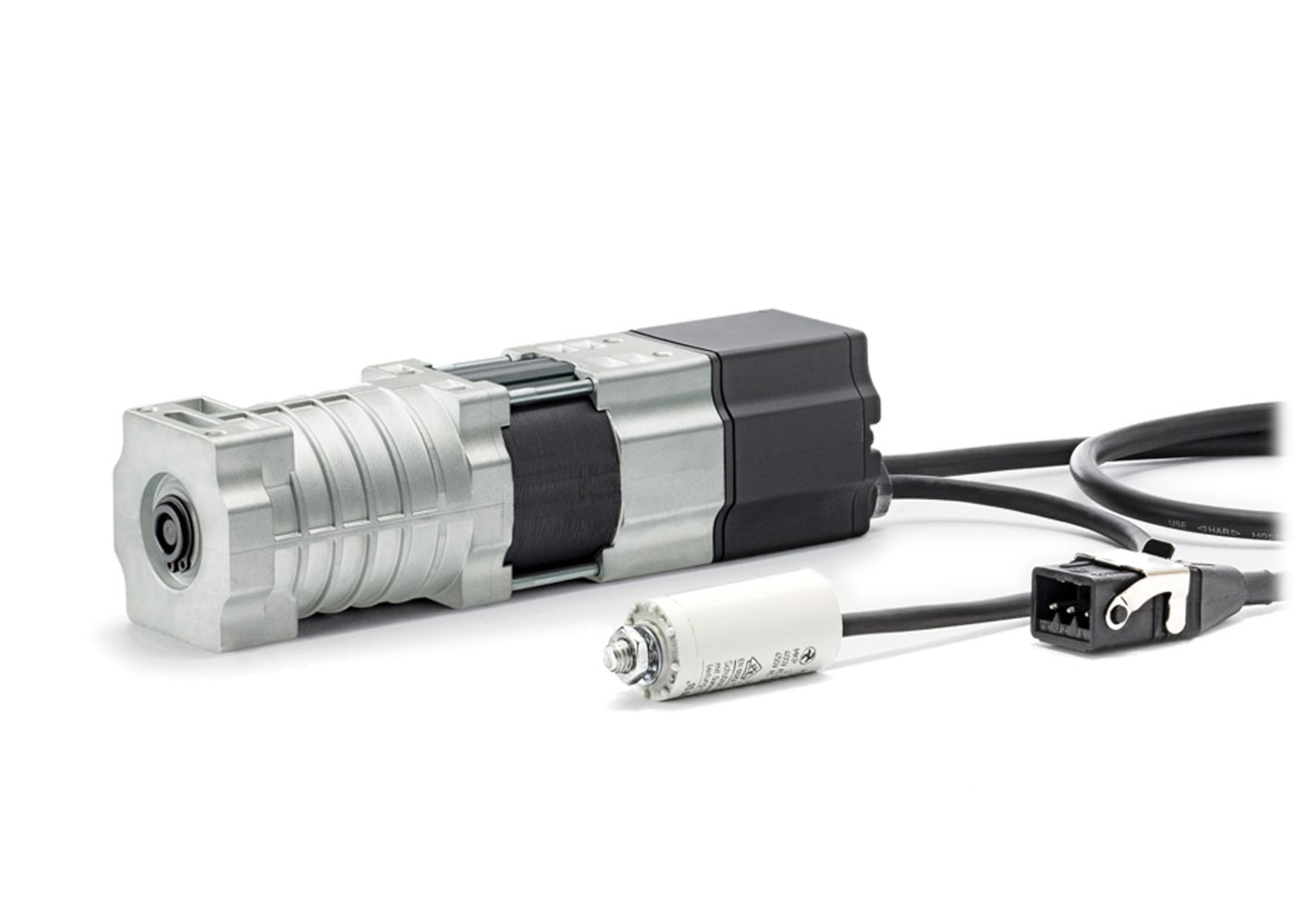

elero Jalousieantrieb JA 06e
6 Nm
Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Dieser Antrieb hat 6 Nm Drehmoment, einen einseitigen Abtrieb (für Rechtseinbau) und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle.
Endabschaltung
Dieser Antrieb hat einen einseitigen Abtrieb, mechanische Endschalter, einen ausenliegenden Kondensator und die Endlagen sind oben und unten frei einstellbar. elero GmbHAntriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Geschwindigkeit | Art. Nr.: | Drehmoment | Gesamtlänge | Stromaufnahme | Lstg.: |
| JA 06 e | 26 U/min | 350220002 | 6 Nm | 213,5 mm | 0,50 A | 115 Watt |
| Endschalterbereich | Abtrieb | Stromversorgung | Schutzart | Laufzeit | Kabel |
| 85 Umdrehungen | einseitig | 230/50 V / Hz | IP44 | 5 Minuten |
0,5 Meter, mit Hirschmann STAS3 |
| ► Typ 1 | ► Typ 2 |

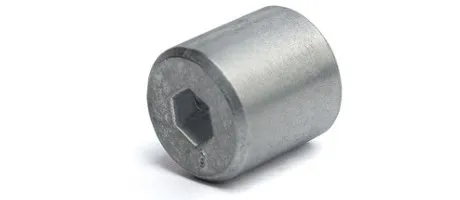

| 6-kant 6,0 mm, mit Bohrung 3,3 mm | 6-kant 8,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163003501 | Art. Nr.: 163001301 |
| ► Typ 3 | ► Typ 4 |

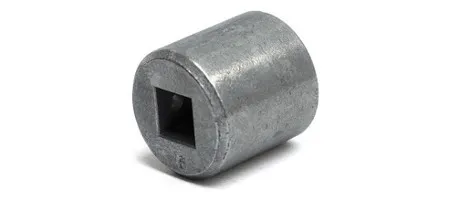

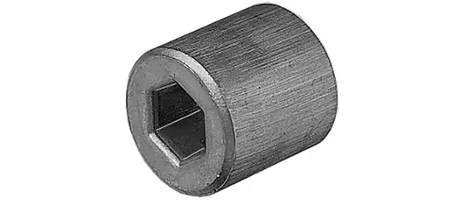

| 6-kant 9,00 mm | 4-kant 6,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163001401 | Art. Nr.: 163008901 |
| ► Typ 5 | ► Typ 6 |

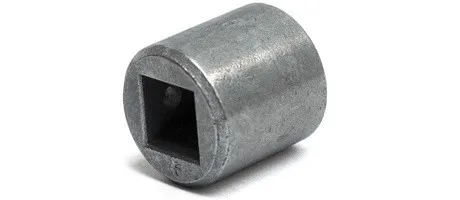

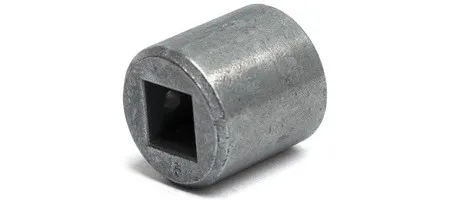

| 4-kant 8,0 mm, mit Bohrung 3,3 mm | 4-kant 9,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163001001 | Art. Nr.: 163001101 |
| ► Typ 7 | ► Typ 8 |

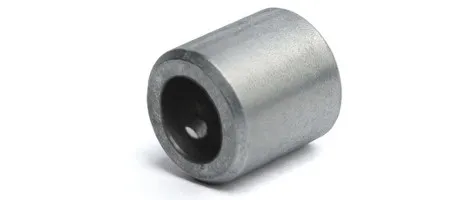

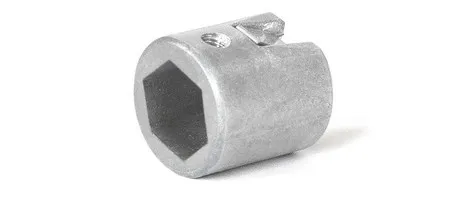

| Nutrohr Ø 12,0 mm, mit Bohrung 3,3 | 6-kant 7,0 mm, kurz, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 163001501 | Art. Nr.: 163001202 |
| ► Typ 9 | ► Typ 10 |

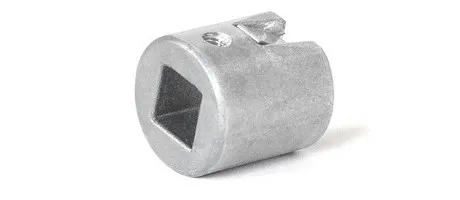

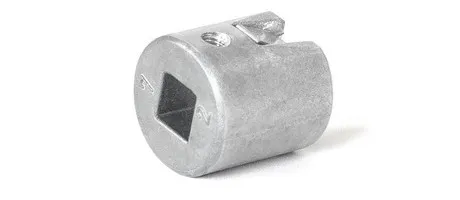

| 4-kant 7,0 mm, kurz, mit Gewinde M4 | 4-kant 10,0 mm, kurz, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163008502 | Art. Nr.: 163002402 |
| ► Typ 11 | ► Typ 12 |

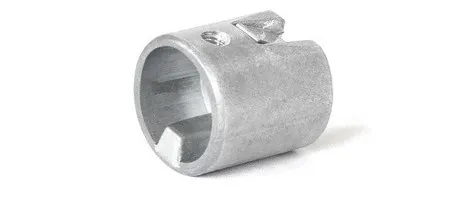

| 4-kant 12,0 mm, kurz, mit Bohrung 3,3 mm | Nutrohr Ø 14,0 mm, kurz, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 163000702 | Art. Nr.: 163001602 |
Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.
|
► Hirschmann Kupplung |
► Jalousieklemmset 68 x 66 mm |
► Jalousieklemmset 58 x 56 mm | ||
 |
 |
 |
||
| für Kopfleiste 68 x 66 mm Achshöhe 35,0 mm, schwarz |
für Kopfleiste 58 x 56 mm Achshöhe 29,0 mm, grau |
|||
| Art. Nr.: 137015301 | Art. Nr.: 266110001 | Art. Nr.: 266120001 | ||
| bei Standardauswahl |
|---|
| 1 x elero JA 06e (Drehmoment 6 Nm) |
| 1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS3) |
| 1 x Bedienungsanleitung |
| Kupplungen und Zubehör (optional nach Wahl) |
