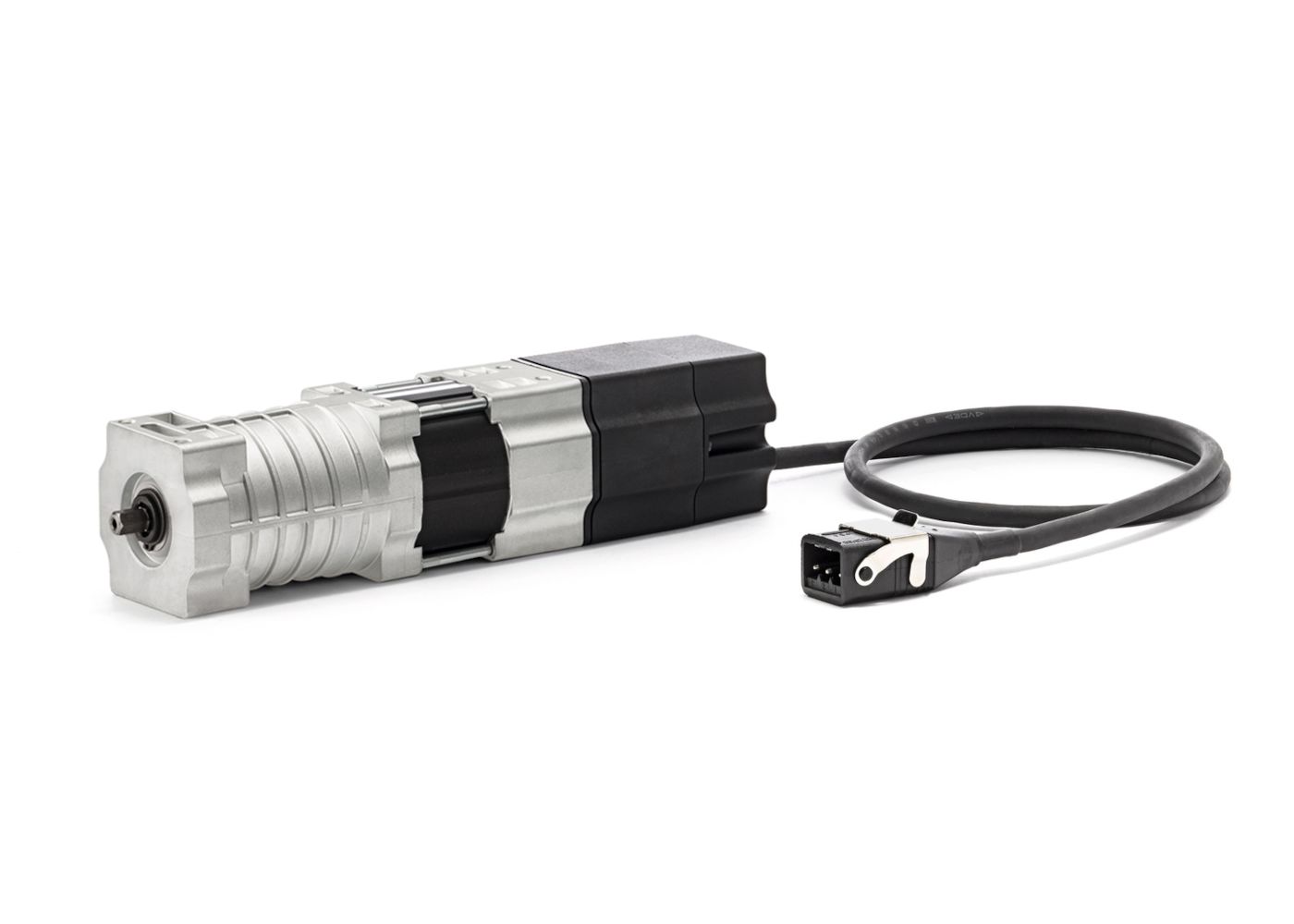

elero Jalousieantrieb JA 09 Soft

9 Nm

elero Jalousieantrieb JA 09 Soft

Art.Nr.:: 352240003
Lieferzeit:: 1-3 Werktage (Ausland abweichend)
Lagerbestand:: St.

Kupplungen:

Hirschmann STAK3:

Pilzverlängerung:

Auflaufpilz Links:

Auflaufpilz schräg:

Montage-Set:

179,94 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Diese Antriebe haben 9 Nm Drehmoment, verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Dank der Soft-Technologie sind die Jalousiemotoren von elero außerdem besonders leise und schonend. Durch die geräuschlose und verschleißfreie Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle.

Endabschaltung

Diese Antriebe haben einen doppelseitigen Abtrieb, mechanische Endschalter und die Endlagen sind oben und unten frei einstellbar.

Geräuschlose Softbremse

Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist.

Wichtiger Hinweis

Rechtseinbau (Auflaufpilz im Standardlieferumfang)

Motorkabelabgang befindet sich auf der linken Seite (von Rauminnenseite gesehen)

Linkseinbau (Auflaufpilz für Linkseinbau bitte optional wählen)

Motorkabelabgang befindet sich auf der rechten Seite (von Rauminnenseite gesehen)

Technische Daten

Motortyp	Geschwindigkeit	Art. Nr.:	Art. Nr.: alt	Drehmoment	Gesamtlänge	Stromaufnahme	Lstg.:
JA 09 Soft	26 U/min	352240003	352240002	9 Nm	281,7 mm	0,68 A	156 Watt

Endschalterbereich

Abtrieb

Stromversorgung

Schutzart

Laufzeit

Kabel

85 Umdrehungen

beidseitig

230/50 V / Hz

IP44

4 Minuten

0,5 Meter, mit Hirschmann STAS3

Kabel halogenfrei

Kupplungen

*► Typ 1*	*► Typ 2*
6-kant 11,0 mm, mit M5 Gewinde	4-kant 7,0 mm, kurz, mit M5 Gewinde

Art. Nr.: 265140002	Art. Nr.: 265220002

*► Typ 3*	*► Typ 4*
4-kant 10,00 mm, lang, mit M5 Gewinde	4-kant 12,0 mm, lang, mit M5 Gewinde

Art. Nr.: 265131002	Art. Nr.: 265041002

*► Typ 5*	*► Typ 6*
Nutrohr 14,0 mm, lang, mit M5 Gewinde	6-kant 9,0 mm, mit M5 Gewinde

Art. Nr.: 265001002	Art. Nr.: 265121001

*► Typ 7*	*► Typ 8*
6-kant 13,0 mm, mit M5 Gewinde	4-kant 6,0 mm, mit Bohrung 3,3

Art. Nr.: 265061001	Art. Nr.: 265170001

*► Typ 9*	*► Typ 10*
6-kant 6,0 mm, mit Bohrung 3,3 mm	6-kant 8,0 mm, mit Bohrung 3,3 mm

Art. Nr.: 163003501	Art. Nr.: 163001301

*► Typ 11*	*► Typ 12*
6-kant 9,0 mm	4-kant 8,0 mm, mit Bohrung 3,3 mm

Art. Nr.: 163001401	Art. Nr.: 163001001

*► Typ 13*	*► Typ 14*
Nutrohr Ø 12,0 mm, mit Bohrung 3,3	6-kant 7,0 mm, kurz, mit Bohrung 3,3

Art. Nr.: 163001501	Art. Nr.: 163001202

Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

► *Abgeschrägter Auflaufpilz*	► *Pilzverlängerung*	► *Auflaufpilz Linkseinbau*

Nur zu Verwenden mit 1 x Pilzverlängerung	10 mm
Art. Nr.: 167014701	Art. Nr.: 161014502	Art. Nr.: 262001101

► *Hirschmann Kupplung*	► *Jalousieklemmset 68 x 66 mm*	► *Jalousieklemmset 58 x 56 mm*

	für Kopfleiste 68 x 66 mm Achshöhe 35,0 mm, schwarz	für Kopfleiste 58 x 56 mm Achshöhe 29,0 mm, grau
Art. Nr.: 137015301	Art. Nr.: 266110001	Art. Nr.: 266120001

Lieferumfang

bei Standardauswahl
1 x elero JA 09 Soft (Drehmoment 9 Nm) Art. Nr.: 352240003 (Alt: 352240002)
1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS3)
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)

Dokumente

Montageanleitung und Anschlussplan (1.16 MB) :: Montageanleitung für elero Jalousieantriebe JA Soft, dk und e.

Bedienungsanleitung (1.19 MB)

Informationen zum Hersteller

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
