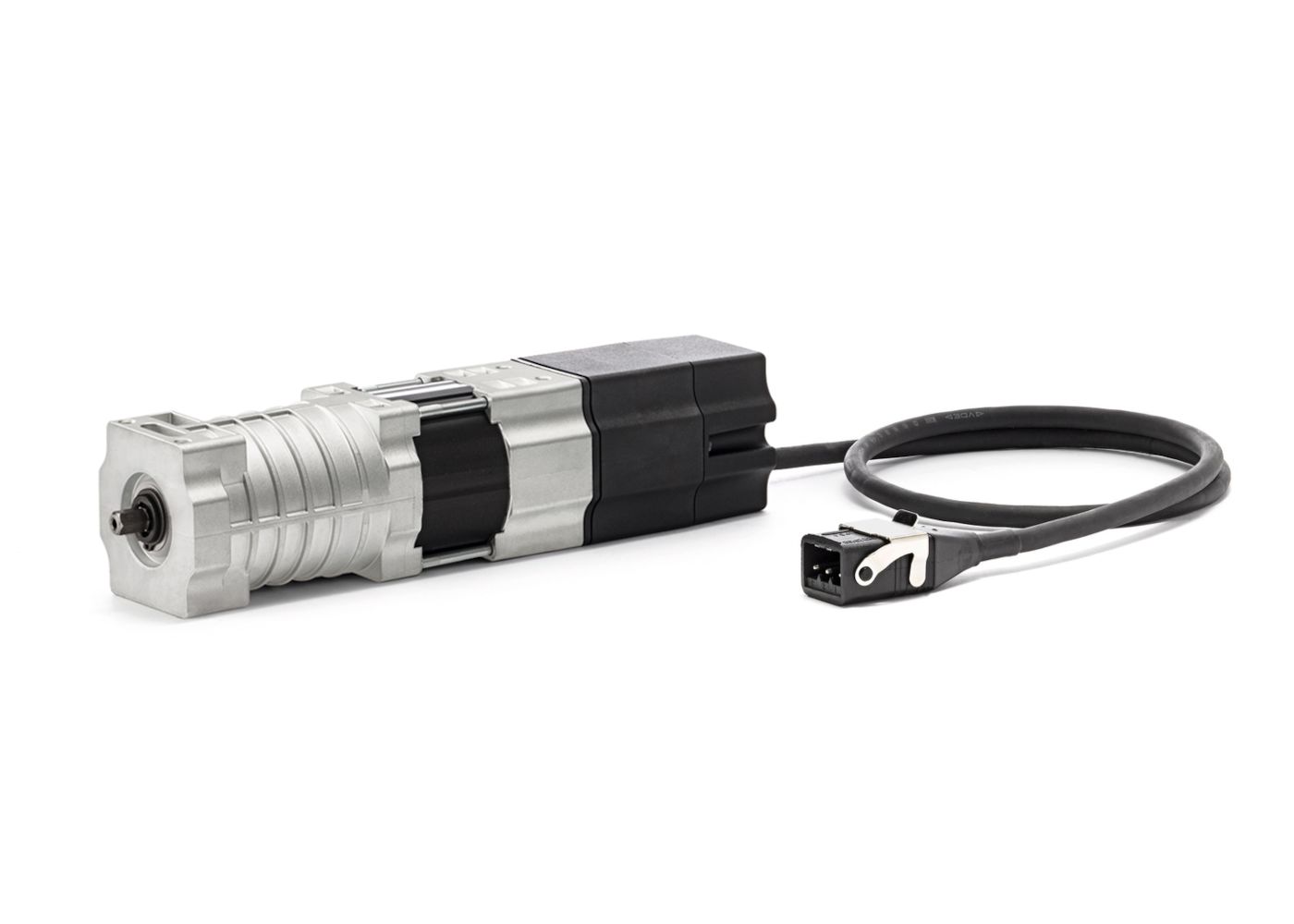

elero Jalousieantrieb JA 20dk

20 Nm

elero Jalousieantrieb JA 20dk

Art.Nr.:: 350720003
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.

Kupplungen:

Hirschmann STAK3:

Pilzverlängerung:

Auflaufpilz Links:

Auflaufpilz schräg:

Montage-Set:

210,46 €

inkl. 19% MwSt. zzgl. Versand

Beschreibung

Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Diese Antriebe haben 20 Nm Drehmoment, verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle.

Endabschaltung

Diese Antriebe haben einen doppelseitigen Abtrieb, mechanische Endschalter und die Endlagen sind oben und unten frei einstellbar.

Wichtiger Hinweis

Rechtseinbau (Auflaufpilz im Standardlieferumfang)

Motorkabelabgang befindet sich auf der linken Seite (von Rauminnenseite gesehen)

Linkseinbau (Auflaufpilz für Linkseinbau bitte optional wählen)

Motorkabelabgang befindet sich auf der rechten Seite (von Rauminnenseite gesehen)

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Motortyp	Geschwindigkeit	Art. Nr.:	Drehmoment	Gesamtlänge	Stromaufnahme	Lstg.:
JA 20 dk	26 U/min	350620003	20 Nm	305,7 mm	1,00 A	230 Watt

Endschalterbereich	Abtrieb	Stromversorgung	Schutzart	Laufzeit	Kabel
85 Umdrehungen	beidseitig	230/50 V / Hz	IP44	4 Minuten	0,5 Meter, mit Hirschmann STAS3

Kupplungen

*► Typ 1*	*► Typ 2*
6-kant 11,0 mm, mit M5 Gewinde	4-kant 7,0 mm, kurz, mit M5 Gewinde

Art. Nr.: 265140002	Art. Nr.: 265220002

*► Typ 3*	*► Typ 4*
4-kant 10,00 mm, lang, mit M5 Gewinde	4-kant 12,0 mm, lang, mit M5 Gewinde

Art. Nr.: 265131002	Art. Nr.: 265041002

*► Typ 5*	*► Typ 6*
Nutrohr 14,0 mm, lang, mit M5 Gewinde	6-kant 9,0 mm, mit M5 Gewinde

Art. Nr.: 265001002	Art. Nr.: 265121001

*► Typ 7*	*► Typ 8*
6-kant 13,0 mm, mit M5 Gewinde	4-kant 6,0 mm, mit Bohrung 3,3

Art. Nr.: 265061001	Art. Nr.: 265170001

*► Typ 9*	*► Typ 10*
6-kant 6,0 mm, mit Bohrung 3,3 mm	6-kant 8,0 mm, mit Bohrung 3,3 mm

Art. Nr.: 163003501	Art. Nr.: 163001301

*► Typ 11*	*► Typ 12*
6-kant 9,0 mm	4-kant 8,0 mm, mit Bohrung 3,3 mm

Art. Nr.: 163001401	Art. Nr.: 163001001

*► Typ 13*	*► Typ 14*
Nutrohr Ø 12,0 mm, mit Bohrung 3,3	6-kant 7,0 mm, kurz, mit Bohrung 3,3

Art. Nr.: 163001501	Art. Nr.: 163001202

Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

► *Abgeschrägter Auflaufpilz*	► *Pilzverlängerung*	► *Auflaufpilz Linkseinbau*

Nur zu Verwenden mit 1 x Pilzverlängerung	10 mm
Art. Nr.: 167014701	Art. Nr.: 161014502	Art. Nr.: 262001101

► *Hirschmann Kupplung*	► *Jalousieklemmset 68 x 66 mm*	► *Jalousieklemmset 58 x 56 mm*

	für Kopfleiste 68 x 66 mm Achshöhe 35,0 mm, schwarz	für Kopfleiste 58 x 56 mm Achshöhe 29,0 mm, grau
Art. Nr.: 137015301	Art. Nr.: 266110001	Art. Nr.: 266120001

Lieferumfang

bei Standardauswahl
1 x elero JA 20dk (Drehmoment 20 Nm)
1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS3)
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)

Dokumente

Montageanleitung und Anschlussplan (1.16 MB) :: Montageanleitung für elero Jalousieantriebe JA Soft, dk und e.

Bedienungsanleitung (1.19 MB)
