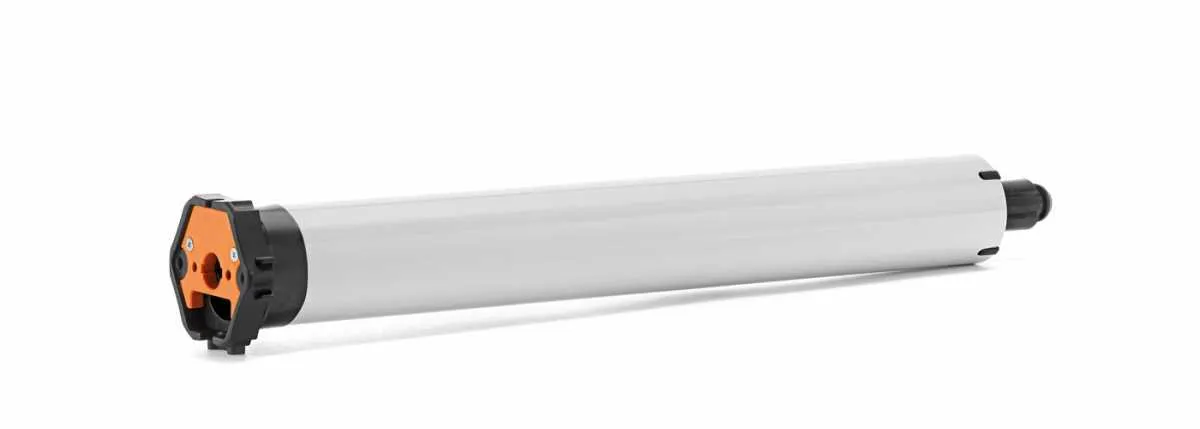

elero RolSmart M 20
Nicht mehr lieferbar
Nicht mehr Lieferbar - Link zum Nachfolgemodell finden ► HIER
Er benötigt mindestens einen Endanschlag und ist nicht parallel schaltbar. Als Besonderheit verfügt dieser Antrieb über eine Softabschaltung und hat eine geräuschlose Softbremse.
Er benötigt mindestens einen Endanschlag und ist nicht parallel schaltbar. Als Besonderheit verfügt dieser Antrieb über eine Softabschaltung und hat eine geräuschlose Softbremse.
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
|
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab |
| Parallelschaltung nicht möglich |
| Benötigt mindestens einen Anschlag |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
RolSmart M10-K |
Art. Nr.: 340110001 |
10 Nm |
14 U/Min Geschwindigkeit |
391 mm Abmessungen (C) 374 mm Abmessungen (D) |
0,60 A Stromaufnahme |
140 Watt Leistungsaufnahme |
||
RolSmart M20 |
Art. Nr.:
341310002 |
20 Nm Drehmoment |
14 U/Min Geschwindigkeit |
526 mm Abmessungen (C) 509,5 mm Abmessungen (D) |
0,90 A Stromaufnahme |
200 Watt Leistungsaufnahme |
||
| Enschalterbereich |
45 mm Rohrdurchmesser |
230/50 V Hz Stromversorgung |
IP44 Schutzart |
steckbar Kabellänge |
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |
universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |
SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |
Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |
Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Weitere Motorlager passend zu diesem Motor finden Sie ► HIER
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolSmart M (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
