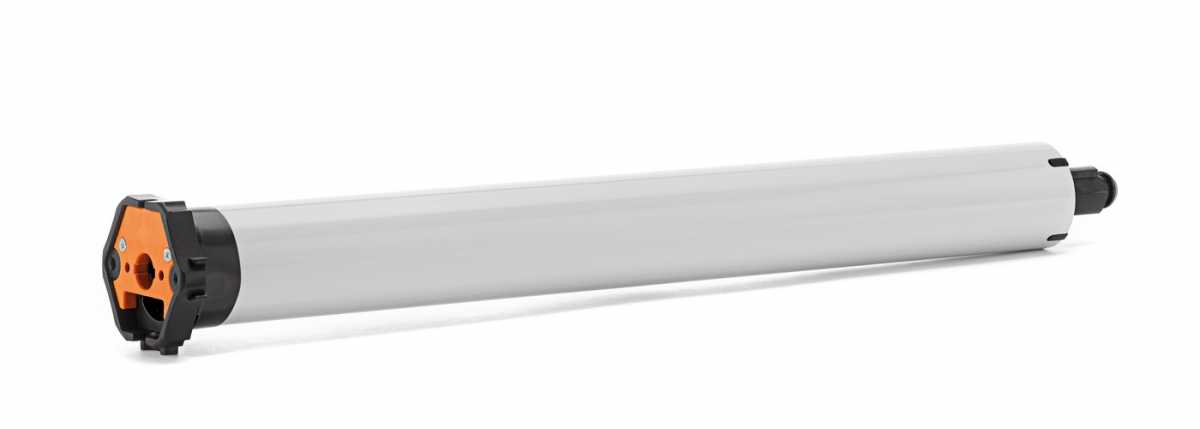

elero RolTop M Rohrantrieb

Mobile Preview: elero RolTop M Rohrantrieb

elero RolTop M Rohrantrieb

Art.Nr.:: 342310001
Lieferzeit:: 1-3 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: programmierbar

Drehmoment:

Anschlusskabel:

Motorlager / elero:

elero | Adapterset:

Flexible Wellenanbindungen:

153,14 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 50 Nm, in Abstufungen von 6 Nm, 7 Nm, 10 Nm, 12 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Bis 12 Nm stehen Antriebe mit 23 Upm zur Verfügung. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Für einen schonenden Betrieb sorgen Behangschutz und intelligente Kraftmessung. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse. Wenn eine Endlage auf Anschlag eingelernt wurde, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden.

Antriebsmerkmale

Verdrahtet

Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen.

Softbremse ¹

Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken.

Endlagenanpassung

Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus.

Softstopp ²

Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen.

Blockiererkennung

Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch.

Intelligenter Behangschutz

Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft.

| ¹ bis max. 20 Nm | ² nur in Verbindung mit Softbremse |

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
geräuschlose Softbremse (bis 20 Nm)
Intelligente Kraftmessung
Behangschutz auf/ab und Freifahrt
Parallelschaltung möglich
Entlastungsfunktion (Endlageneinstellung auf Anschlag)
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar
Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig

Technische Daten

RolTop M6	Art. Nr.: 342210001	10 Nm Drehmoment	14 U/Min Geschwindigkeit	445 mm Abmessungen (C) 428 mm Abmessungen (D)	0,52 A Stromaufnahme	118 Watt Leistungsaufnahme
RolTop M7/23	Art. Nr.: 342250001	7 Nm Drehmoment	23 U/Min Geschwindigkeit	466 mm Abmessungen (C) 449 mm Abmessungen (D)	0,60 A Stromaufnahme	140 Watt Leistungsaufnahme
RolTop M10	Art. Nr.: 342210001	10 Nm Drehmoment	14 U/Min Geschwindigkeit	466 mm Abmessungen (C) 449 mm Abmessungen (D)	0,60 A Stromaufnahme	140 Watt Leistungsaufnahme
RolTop M12/23	Art. Nr.: 342350001	12 Nm Drehmoment	23 U/Min Geschwindigkeit	526 mm Abmessungen (C) 509 mm Abmessungen (D)	0,90 A Stromaufnahme	200 Watt Leistungsaufnahme
RolTop M20	Art. Nr.: 342310001	20 Nm Drehmoment	14 U/Min Geschwindigkeit	526 mm Abmessungen (C) 509 mm Abmessungen (D)	0,90 A Stromaufnahme	200 Watt Leistungsaufnahme
RolTop M30	Art. Nr.: 342410001	30 Nm Drehmoment	14 U/Min Geschwindigkeit	516 mm Abmessungen (C) 499 mm Abmessungen (D)	0,90 A Stromaufnahme	200 Watt Leistungsaufnahme
RolTop M40	Art. Nr.: 342510001	40 Nm Drehmoment	14 U/Min Geschwindigkeit	546 mm Abmessungen (C) 529 mm Abmessungen (D)	1,20 A Stromaufnahme	270 Watt Leistungsaufnahme
RolTop M50	Art. Nr.: 342610001	50 Nm Drehmoment	14 U/Min Geschwindigkeit	546 mm Abmessungen (C) 529 mm Abmessungen (D)	1,30 A Stromaufnahme	300 Watt Leistungsaufnahme

Enschalterbereich

45 mm
Rohrdurchmesser

230/50 V Hz
Stromversorgung

IP44
Schutzart

steckbar
Kabellänge

Motorlager

Weiter Motorlager finden sie HIER

*► Typ 1*	*► Typ 2*	*► Typ 3*
Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001	universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001	SKS max. 50 Nm Art. Nr.: 230040101

*► Typ 4*	*► Typ 5*	*► Typ 6*
Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101	Adapterplatte Typ 9 Motoren Art. Nr.: 233746801	Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501

Weitere Motorlager passend zu diesem Motor finden Sie ► HIER

Adapterset

Weiter Adaptersets finden sie HIER

► SW 50	► SW 60	► SW 70

Art. Nr.: 230120001	Art. Nr.: 233790001	Art. Nr.: 230110001

Lieferumfang

Bei Standardauswahl
1 x elero RolTop M (Drehmoment nach Wahl)
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.69 MB)

Informationen zum Hersteller

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
