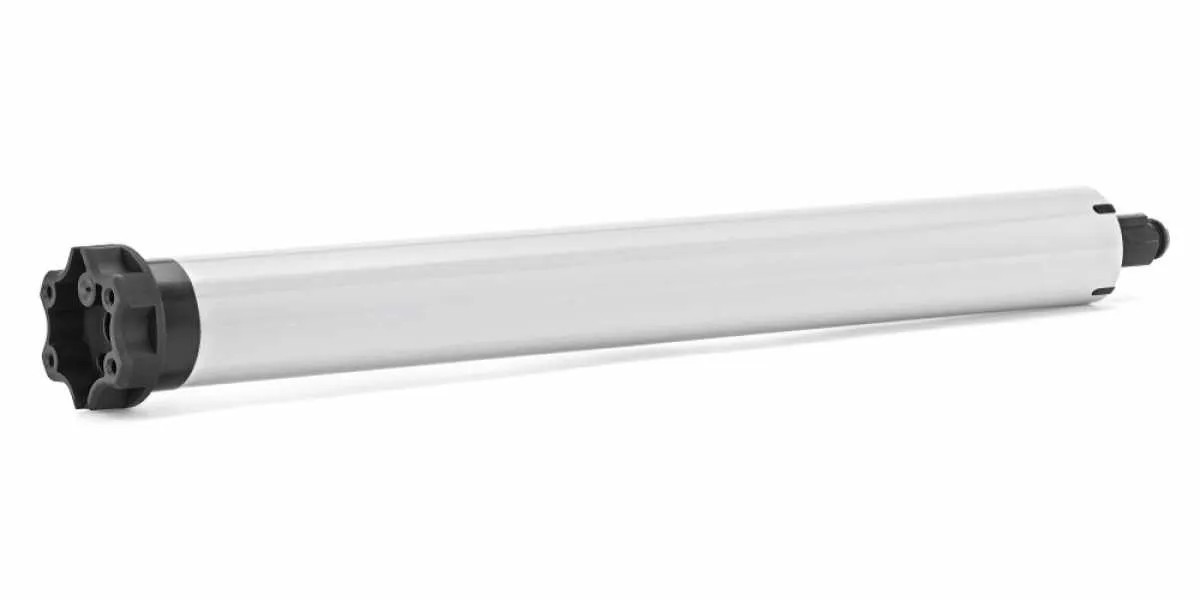

elero RolTop/D+ M SH Rohrantrieb
Plug & Play Antrieb | Der RolTop D+ SH benötigt oben und unten feste Anschlagpunkte. So funktioniert ein automatisches Erkennen und Einlernen der Endlagen (selbstlernend). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Zur Inbetriebnahme des RolTop D+ ist kein elero Montagekabel erforderlich. Das elero Montagekabel dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse.
Antriebsmerkmale
|
Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Die Endlagen werden bei den ersten Fahrten selbstständig eingelernt. Dafür sind starre Wellenverbinder notwendig. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Motorisierte Rollläden und mechanische Hochschiebesicherungen halten Einbruchsversuchen länger stand. |
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
|
Rohrantrieb mit Stern-Motorkopf. Passend für gängige Stern-Motorlager (z. B. Somfy) |
|
Verdrahtet
Softbremse ¹
Plug&Play
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
Hochschiebesicherung
Endlagenanpassung
SH-Kopf (Sternkopf)
Wichtig:
Diese SH Antriebe haben einen speziellen Stern-Motorkopf und passen in gängige Sternkopf Motorlager (z. B. Somfy).
Produktbesonderheiten
 geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen selbstlernend
obere Endlage / auf Anschlag
untere Endlage / auf Anschlag |
| Wichtig
Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein.
|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop/D+ M6 SH | 6 Nm | 0,52 A | 118 Watt |
| RolTop/D+ M10 SH | 10 Nm | 0,60 A | 140 Watt |
| RolTop/D+ M20 SH | 20 Nm | 0,90 A | 200 Watt |
| RolTop/D+ M30 SH | 30 Nm | 0,90 A | 200 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop/D+ M6 SH | 14 U/min | 390130001 | 446 / 429,5 mm |
| RolTop/D+ M10 SH | 14 U/min | 390230001 | 466 / 449,0 mm |
| RolTop/D+ M20 SH | 14 U/min | 390330001 | 526 / 509,5 mm |
| RolTop/D+ M30 SH | 14 U/min | 390430001 | 516 / 499,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |
| Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm | mit Sichherungsklammer (gr. Öse) |
 |
 |
| Art. Nr.: 230031701 | Art. Nr.: 230031801/131234501 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ M SH (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.46 MB)
