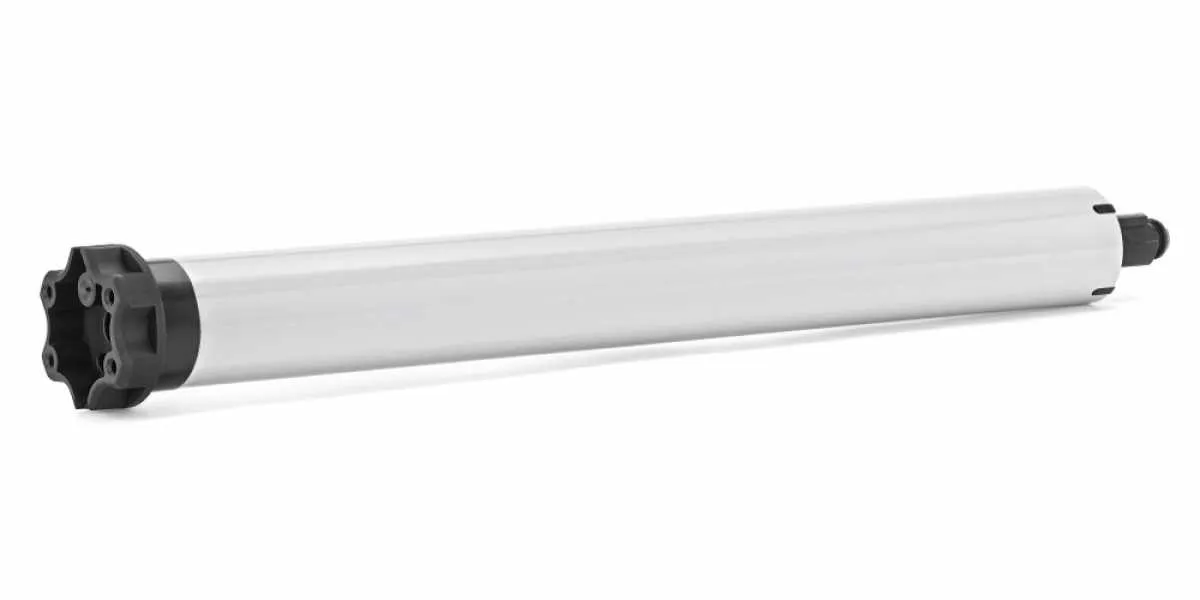

elero RolTop M SH Rohrantrieb
Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 50 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Für einen schonenden Betrieb sorgen Behangschutz und intelligente Kraftmessung. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse. Wenn eine Endlage auf Anschlag eingelernt wurde, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden.
Wichtig:
Diese SH Antriebe haben einen speziellen Stern-Motorkopf und passen in gängige Sternkopf Motorlager (z.B. Somfy).
Antriebsmerkmale
|
Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|

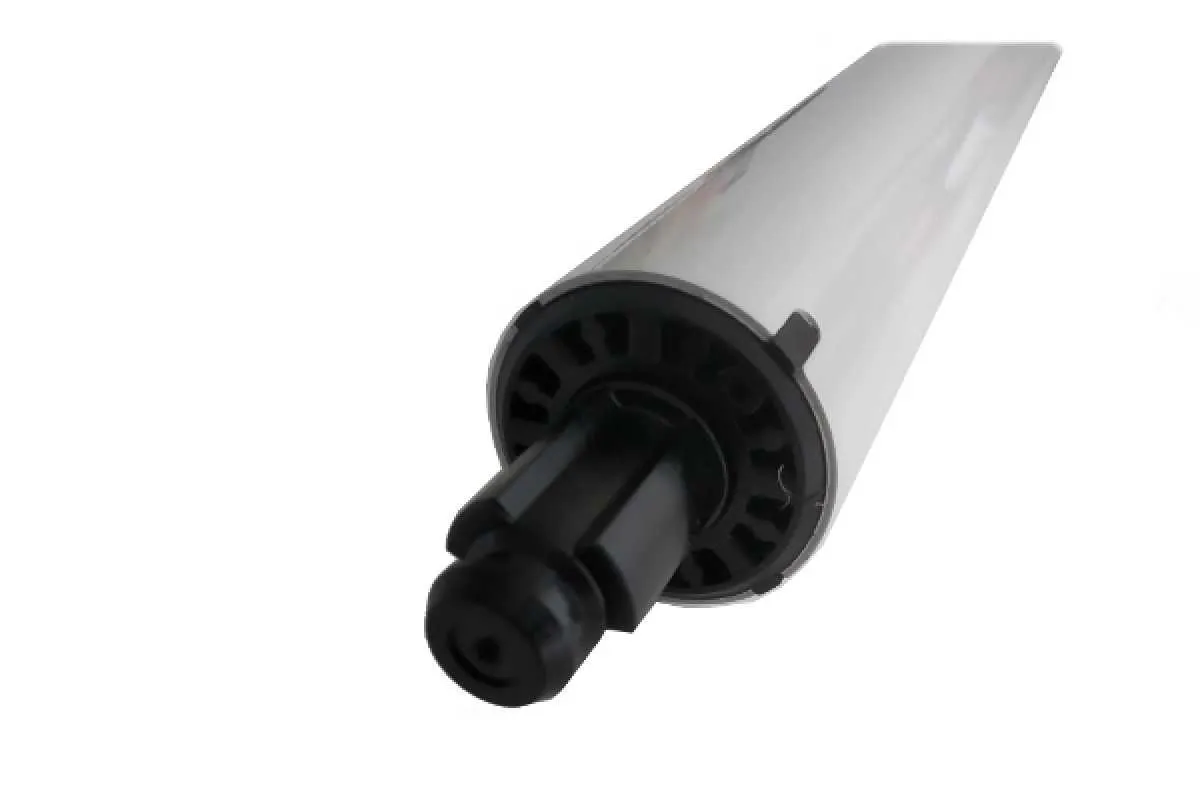

Rohrantrieb mit Stern-Motorkopf. Passend für gängige Stern-Motorlager (z.B. Somfy) |
Verdrahtet
Softbremse ¹
Endlagenanpassung
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
SH-Kopf (Sternkopf)
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
|
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop M6 SH | 6 Nm | 0,52 A | 118 Watt |
| RolTop M10 SH | 10 Nm | 0,60 A | 140 Watt |
| RolTop M20 SH | 20 Nm | 0,90 A | 200 Watt |
| RolTop M30 SH | 30 Nm | 0,90 A | 200 Watt |
| RolTop M40 SH | 40 Nm | 1,20 A | 270 Watt |
| RolTop M50 SH | 50 Nm | 1,30 A | 300 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop M6 SH | 14 U/min | 393010001 | 446 / 429,5 mm |
| RolTop M10 SH | 14 U/min | 392210001 | 466 / 449,0 mm |
| RolTop M20 SH | 14 U/min | 392310001 | 526 / 509,5 mm |
| RolTop M30 SH | 14 U/min | 392410001 | 516 / 499,5 mm |
| RolTop M40 SH | 14 U/min | 392510001 | 546 / 529,5 mm |
| RolTop M50 SH | 14 U/min | 392610001 | 546 / 529,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |

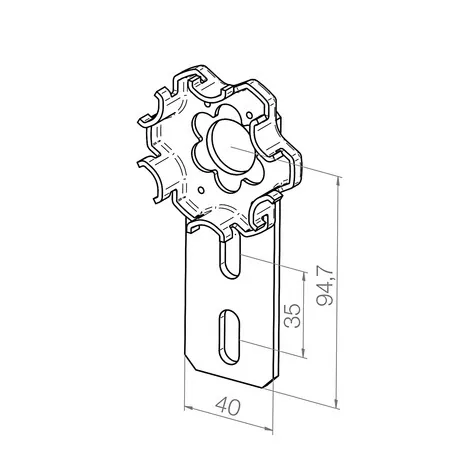

| Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm | mit Sichherungsklammer (gr. Öse) |
 |
 |
| Art. Nr.: 230031701 | Art. Nr.: 230031801/131234501 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop M SH (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.69 MB)
