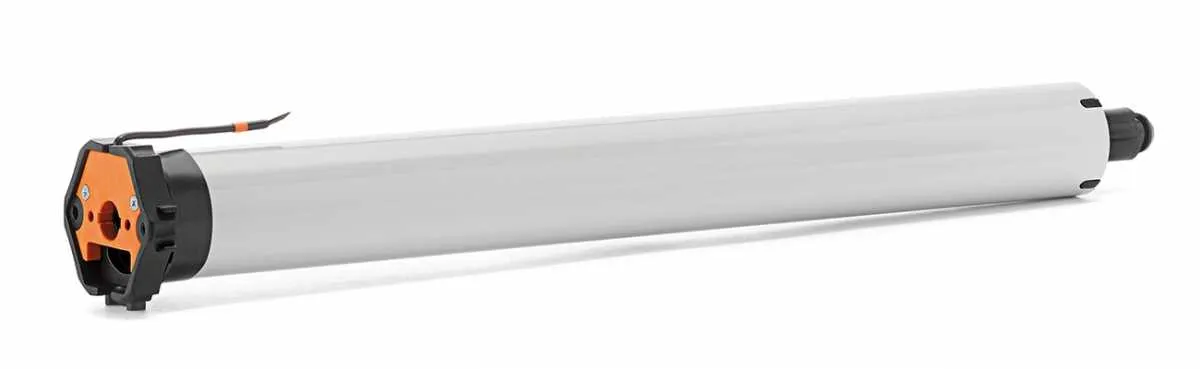

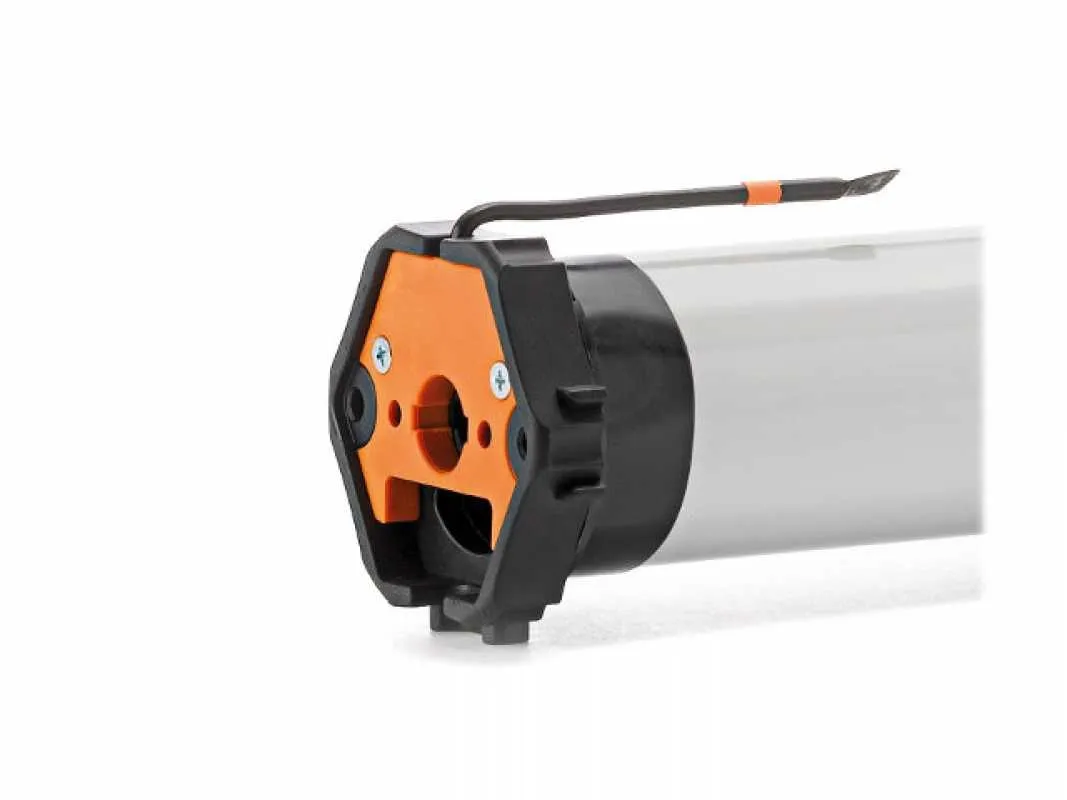

elero RolTop s_onro M-868 Rohrantrieb
Die Baugröße M des RolTop s_onro 868 Funkantriebes ist verfügbar mit Drehmomenten von bis zu 30 Nm, in Abstufungen von 10 Nm, 20 Nm und 30 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Für einen schonenden Betrieb sorgen Behangschutz und intelligente Kraftmessung. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse. Diese Antriebe sind speziell für Sonro Rollladensysteme.
Antriebsmerkmale
|
Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
Bidirektional
Softbremse ¹
Endlagenanpassung
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
|
| Endlagen über Handsender einstellbar |
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Sanfte Abschaltung in Abwärtsrichtung (speziell für Sonro Rollläden) |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Hausautomation Bequem vom Sofa aus die Rollläden steuern oder das Licht bedienen, ohne mit vielen verschiedenen Fernbedienungen hantieren zu müssen – dies ist möglich mit der Steuerungstechnik von elero. Entweder mit dem Smartphone in Verbindung mit der Hausautomatisierung centeroHome oder einfach über einen Hand-, Wandsender in Verbindung mit Funkempfängern für Rohrantriebe, Licht oder auch Jalousiemotore. |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop s_onro M10-868 | 10 Nm | 0,60 A | 140 Watt |
| RolTop s_onro M20-868 | 20 Nm | 0,90 A | 200 Watt |
| RolTop s_onro M30-868 | 30 Nm | 0,90 A | 200 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop s_onro M10-868 | 14 U/min | 342225606 | 466 / 449,0 mm |
| RolTop s_onro M20-868 | 14 U/min | 342325606 | 526 / 509,5 mm |
| RolTop s_onro M30-868 | 14 U/min | 342425606 | 516 / 499,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |
| Teilkreis 48 und 60 mm (Alu) | universal (Kunststoff) max. 50 Nm |
 |
 |
| Art. Nr.: 230030001 | Art. Nr.: 230040001 |
| ► Typ 3 | ► Typ 4 |
| SKS max. 50 Nm | mit Grundplatte z.B. für VEKA-Variant-Elemente |
 |
 |
| Art. Nr.: 230040101 | Art. Nr.: 236159901 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop s_onro M-868 (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.66 MB)
