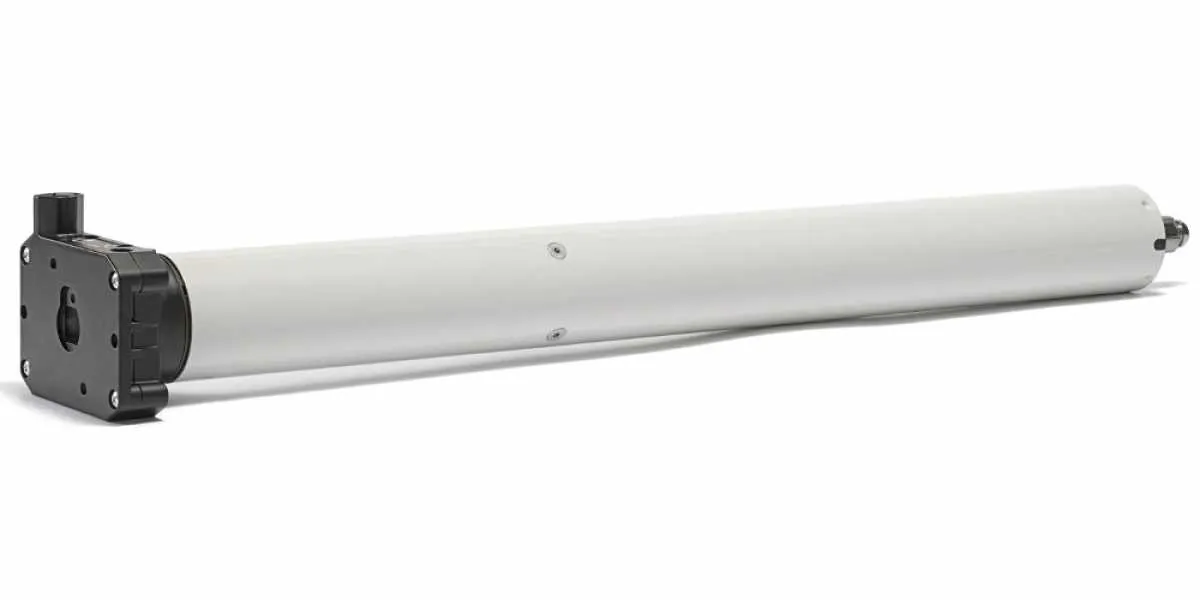

elero Typ 11 NHK Rohrantrieb mit Nothandkurbel
Nicht mehr Lieferbar.
Nicht mehr Lieferbar / Nachfolgemodell ► HIER

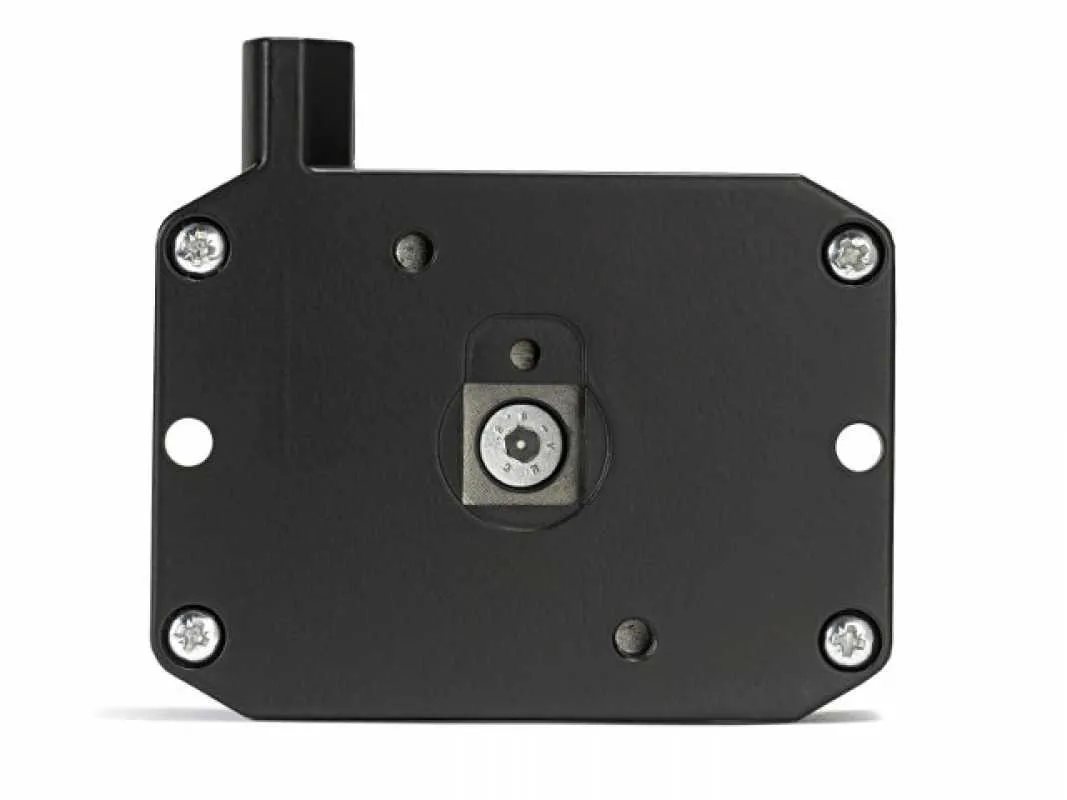

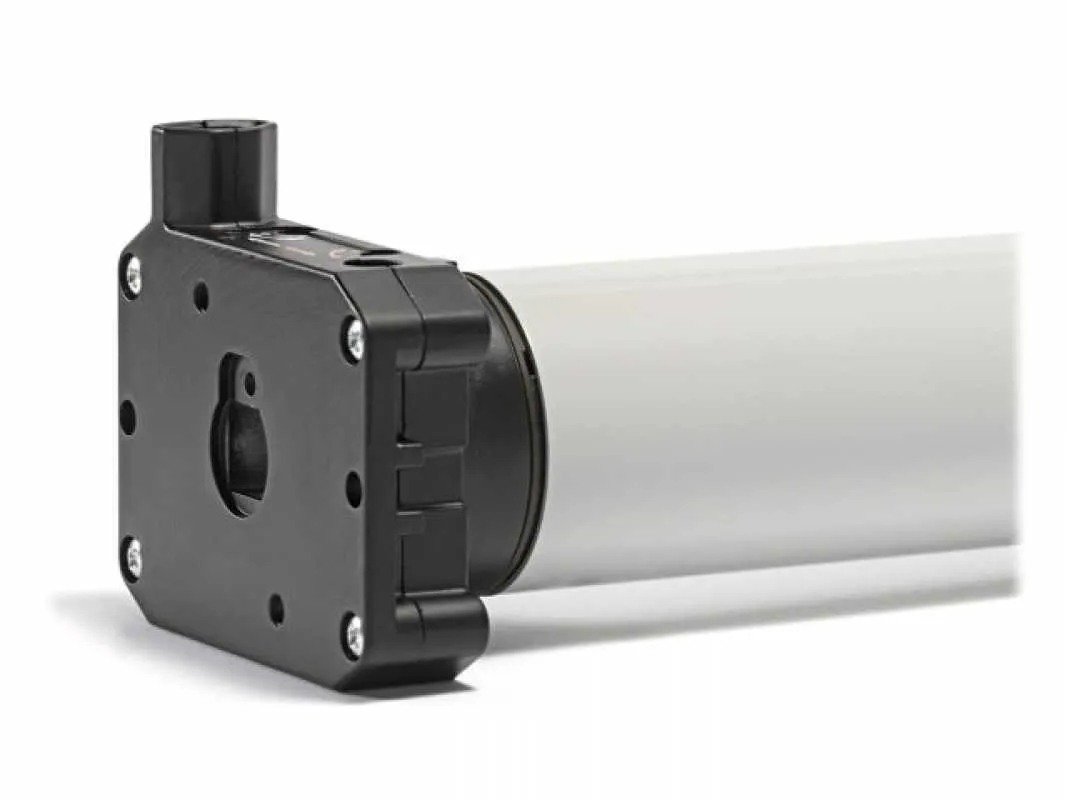

Diese Antriebe bieten eine optimale Bedienung von Toren, Rollläden und Markisen. Bezeichnend sind die ausgewogenen Drehmomente von 60 bis 120 Nm. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Die kompakte Bauform der Rohrantriebe ist für beengte Bauverhältnisse bestens geeignet und kann auch für Anrollsysteme eingesetzt werden. Selbst die Endlageneinstellung wird mit der Nothandkurbel nicht verändert.
Nachfolgemodell VariEco L NHK.
Hinweis zum Austausch eines vorhandenen Typ 11 NHK
Bitte stellen Sie sicher, dass Sie zum Austausch des Motors kein neues Adapterset benötigen. Die aktuelle Baureihe Typ 11 NHK und VariEco L NHK besitzen einen RevoLine-Abtrieb. Die älteren Antriebe Typ 11 NHK haben einen Vierkant als Abtrieb. Demnach passt der alte Mitnehmer nicht mehr auf den neuen Motor (bestellen Sie in diesem Fall ein neues Adapterset mit).
Produktbesonderheiten
 Endlagen über Einstellhilfe einstellbar (im Lieferumfang) |
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar |
Bedienungsanleitung
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| Typ 11/6 NHK | 60 Nm | 1,5 A | 330 Watt |
| Typ 11/8 NHK | 80 Nm | 1,9 A | 430 Watt |
| Typ 11/10 NHK | 100 Nm | 1,9 A | 430 Watt |
| Typ 11/12 NHK | 120 Nm | 1,9 A | 430 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (A / B) |
| Typ 11/6 NHK | 12 U/min | 310610005 | 673 / 639 mm |
| Typ 11/8 NHK | 15 U/min | 311310003 | 673 / 639 mm |
| Typ 11/10 NHK | 12 U/min | 313420003 | 673 / 639 mm |
| Typ 11/12 NHK | 12 U/min | 313620002 | 673 / 639 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 59 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| bei Standardauswahl |
|---|
| 1 x elero Typ 11 NHK (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| ° Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) ° im Lieferumfang befindet sich keine Kurbel und keine Kurbelöse |
| ► Typ 1 | ► Typ 2 |
| Montageplatte | Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern |
 |
 |
| Art. Nr.: 238000001 | Art. Nr.: 236870501 |
| ► Typ 3 | ► Typ 4 |
| Montageplatte für Blendkappe | Grundplatte mit Motorlager |
 |
 |
| Art. Nr.: 234570001 | Art. Nr.: 238330001 |
|
►8kant SW 70 |
► 8kant SW 102 x 2,0 |
||
 |
 |
||
| Art. Nr.: 220200001 | Art. Nr.: 220350001 |
| ► 8kant SW 102 x 2,5 Roma |
►8kant SW 114 Heroal |
||
 |
 |
||
| Art. Nr.: 220280001 | Art. Nr.: 220300001 |
